للتحقق من توافق اللوحة الأم الخاصة بك، يرجى اتباع هذا الرابط.
- AMD – AM5, AM4
- Intel – LGA1851, LGA1700
اختر مقبس المعالج (CPU Socket)
دليل بدء التشغيل السريع القابل للطباعة متاح هنا.

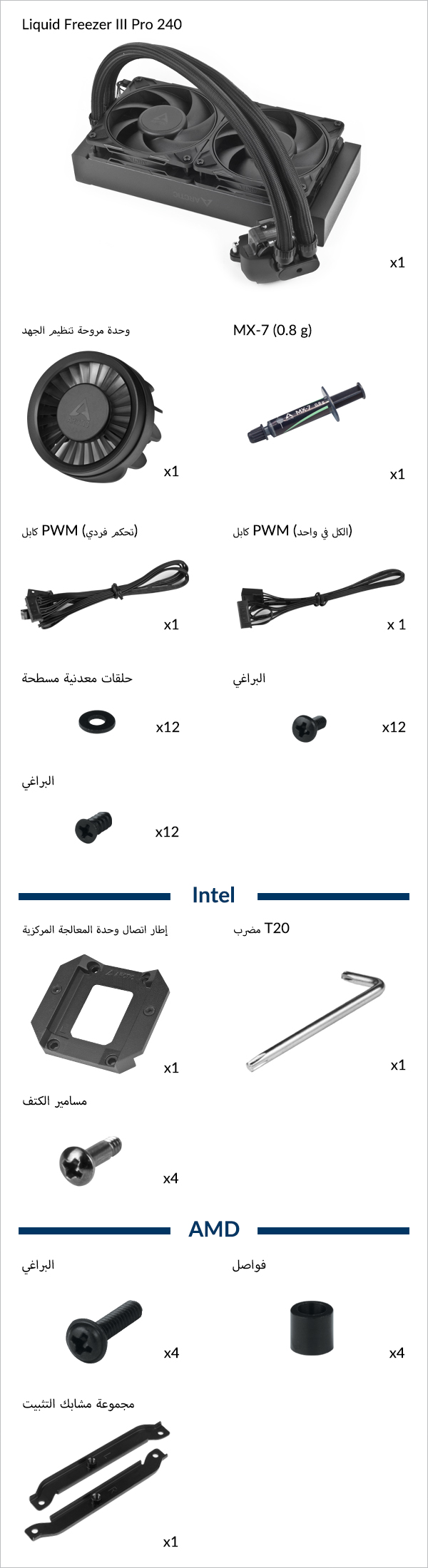

الأدوات المطلوبة
مفك براغي فيليبس رأس PH2

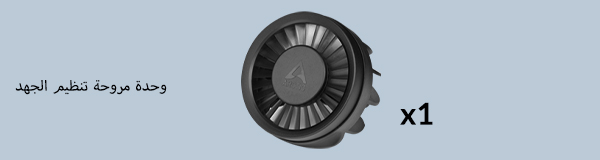

الكل في واحد
كابل PWM بموصل واحد للتحكم المتزامن في سرعة المضخة، ومروحة VRM، ومراوح المبرد، بالإضافة إلى مراقبة سرعة المضخة.
تحكم فردي
كابل PWM بثلاثة موصلات للتحكم الفردي ومراقبة سرعة المضخة / مروحة VRM / مروحة المبرد.

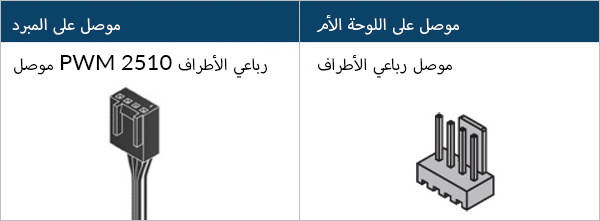

مطلوب 3 × موصل 4-Pin على اللوحة الأم
قم بتوصيل كابل التحكم PWM قبل تركيب المبرّد على اللوحة الأم.
كيف (لا) تقوم بتركيب التبريد المائي AIO الخاص بك؟
ستيف من GamersNexus يشرح الأخطاء التي يجب تجنبها أثناء تركيب نظام التبريد المائي AIO في صندوق الحاسوب الخاص بك.
الفيديو المعروض تم إنتاجه بشكل مستقل من قبل GamersNexus، وقد حصلت ARCTIC على تصريح لاستخدامه من GamersNexus.

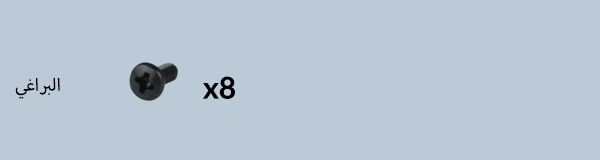

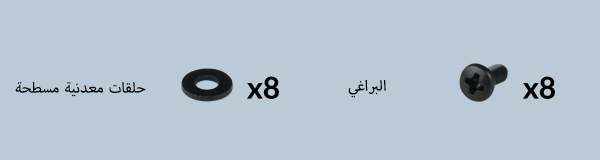

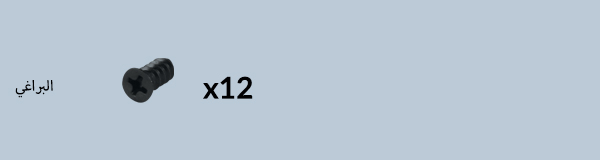

المبرد أسفل المضخة
المبرد أعلى المضخة
خطر حدوث ضوضاء فقاعات
قم بتثبيت وحدات التثبيت بهذا الاتجاه فقط
راجع هذا الرابط لمعرفة المزيد حول كيفية وضع المعجون الحراري.

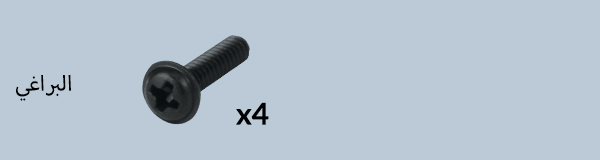

قم بشد البراغي برفق حتى يلتقط كلاهما الخيوط، ثم قم بشدّهما بالكامل بالتناوب.
بالنسبة إلى AM4: يترك التثبيت المُزاح أجزاءً من غطاء الحرارة مرئية؛ هذا مقصود، حيث إنّ النقطة الساخنة للمعالج ليست في المنتصف، ولكنها مُغطاة بشكل كامل.

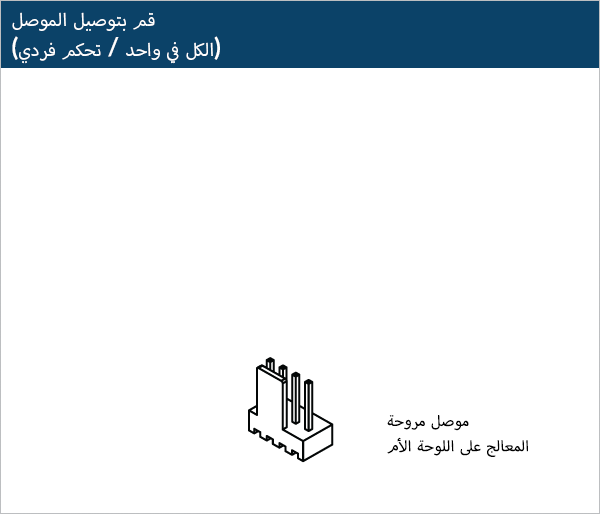

يرجى التأكد من توصيل جميع الموصلات على اللوحة الأم،
لكابل PWM (الكل في واحد) = موصل واحد
لكابل PWM (تحكم فردي) = 3 موصلات
يرجى التأكد من ضبط المنافذ على وضع **PWM** بدلًا من وضع **DC**. للحصول على تعليمات مفصلة، يرجى متابعة دليل إعدادات BIOS لضبط PWM.
دليل بدء التشغيل السريع القابل للطباعة متاح هنا.
الأدوات المطلوبة
مفك براغي فيليبس رأس PH2
مفك براغي **Torx T20** (مرفق داخل العبوة)
الكل في واحد
كابل PWM بموصل واحد للتحكم المتزامن في سرعة المضخة، ومروحة VRM، ومراوح المبرد، بالإضافة إلى مراقبة سرعة المضخة.
تحكم فردي
كابل PWM بثلاثة موصلات للتحكم الفردي ومراقبة سرعة المضخة / مروحة VRM / مروحة المبرد.
مطلوب 3 × موصل 4-Pin على اللوحة الأم
قم بتوصيل كابل التحكم PWM قبل تركيب المبرّد على اللوحة الأم.
كيف (لا) تقوم بتركيب التبريد المائي AIO الخاص بك؟
ستيف من GamersNexus يشرح الأخطاء التي يجب تجنبها أثناء تركيب نظام التبريد المائي AIO في صندوق الحاسوب الخاص بك.
الفيديو المعروض تم إنتاجه بشكل مستقل من قبل GamersNexus، وقد حصلت ARCTIC على تصريح لاستخدامه من GamersNexus.
المبرد أسفل المضخة
المبرد أعلى المضخة
خطر حدوث ضوضاء فقاعات
تنبيه
ثبّت صفيحة المقبس الخلفية بإحدى الطريقتين الموضحتين أدناه اعتمادًا على حالة اللوحة الأم.
ضع وسادة سميكة (مثل الكرتون الداخلي للتغليف) أسفل صفيحة المقبس الخلفية لدعمها على سطح أفقي مستوٍ.
افتح آلية التحميل المستقلة (ILM)، ثم قم بمحاذاة ووضع وحدة المعالجة المركزية (CPU) في المقبس.
تنبيه
احتفظ بالأجزاء التي تمت إزالتها لإعادة التجميع في المستقبل. يجب إعادة تركيب آلية التحميل المستقلة (ILM) إذا كان سيتم إرجاع اللوحة الأم للصيانة أو الضمان.
تنبيه
إطار التلامس للمعالج مُصمم ليكون متوافقًا مع كل من معالجات LGA1851 و LGA1700، اختر أدناه للاطّلاع على طريقة تركيب معالجك.
قم بمحاذاة المعالج في منتصف الفتحة الموجودة في إطار التلامس للمعالج، حيث يجب أن تكون هناك فراغات (مُحددة باللون الأحمر) على الجهة اليسرى واليمنى للمعالج.
قم بمحاذاة المعالج مع الحافة العلوية للفتحة في إطار التلامس للمعالج، حيث يجب أن يكون هناك فراغ (مُحدد باللون الأحمر) أسفل المعالج.
تحذير
قم بربط جميع البراغي الأربعة بشكل غير محكم بمقدار لفتين فقط قبل أن تُحكم ربطها بنمط متقاطع وبشكل متساوٍ لتجنب إتلاف المعالج.
The thick padding can be removed after the CPU Contact Frame is tightened.
Apply painter’s tape on the backside of the motherboard to secure the socket backplate. Lay the motherboard flat on a horizontal surface.
افتح آلية التحميل المستقلة (ILM)، ثم قم بمحاذاة ووضع وحدة المعالجة المركزية (CPU) في المقبس.
تنبيه
احتفظ بالأجزاء التي تمت إزالتها لإعادة التجميع في المستقبل. يجب إعادة تركيب آلية التحميل المستقلة (ILM) إذا كان سيتم إرجاع اللوحة الأم للصيانة أو الضمان.
تنبيه
إطار التلامس للمعالج مُصمم ليكون متوافقًا مع كل من معالجات LGA1851 و LGA1700، اختر أدناه للاطّلاع على طريقة تركيب معالجك.
قم بمحاذاة المعالج في منتصف الفتحة الموجودة في إطار التلامس للمعالج، حيث يجب أن تكون هناك فراغات (مُحددة باللون الأحمر) على الجهة اليسرى واليمنى للمعالج.
قم بمحاذاة المعالج مع الحافة العلوية للفتحة في إطار التلامس للمعالج، حيث يجب أن يكون هناك فراغ (مُحدد باللون الأحمر) أسفل المعالج.
تحذير
قم بربط جميع البراغي الأربعة بشكل غير محكم بمقدار لفتين فقط قبل أن تُحكم ربطها بنمط متقاطع وبشكل متساوٍ لتجنب إتلاف المعالج.
يمكن إزالة شريط اللاصق المستخدم على الصفيحة الخلفية بعد أن يتم إحكام تثبيت إطار التلامس للمعالج.
راجع هذا الرابط لمعرفة المزيد حول كيفية وضع المعجون الحراري.
قم بشد البراغي برفق حتى يلتقط كلاهما الخيوط، ثم قم بشدّهما بالكامل بالتناوب.
يرجى التأكد من توصيل جميع الموصلات على اللوحة الأم،
لكابل PWM (الكل في واحد) = موصل واحد
لكابل PWM (تحكم فردي) = 3 موصلات
يرجى التأكد من ضبط المنافذ على وضع **PWM** بدلًا من وضع **DC**. للحصول على تعليمات مفصلة، يرجى متابعة دليل إعدادات BIOS لضبط PWM.
