ARCTIC Freezer 36 CO Rev 4

Vyberte patici procesoru

AMD – AM5, AM4
Intel – LGA1851, LGA1700

Potřebné nástroje

Křížový šroubovák PH2

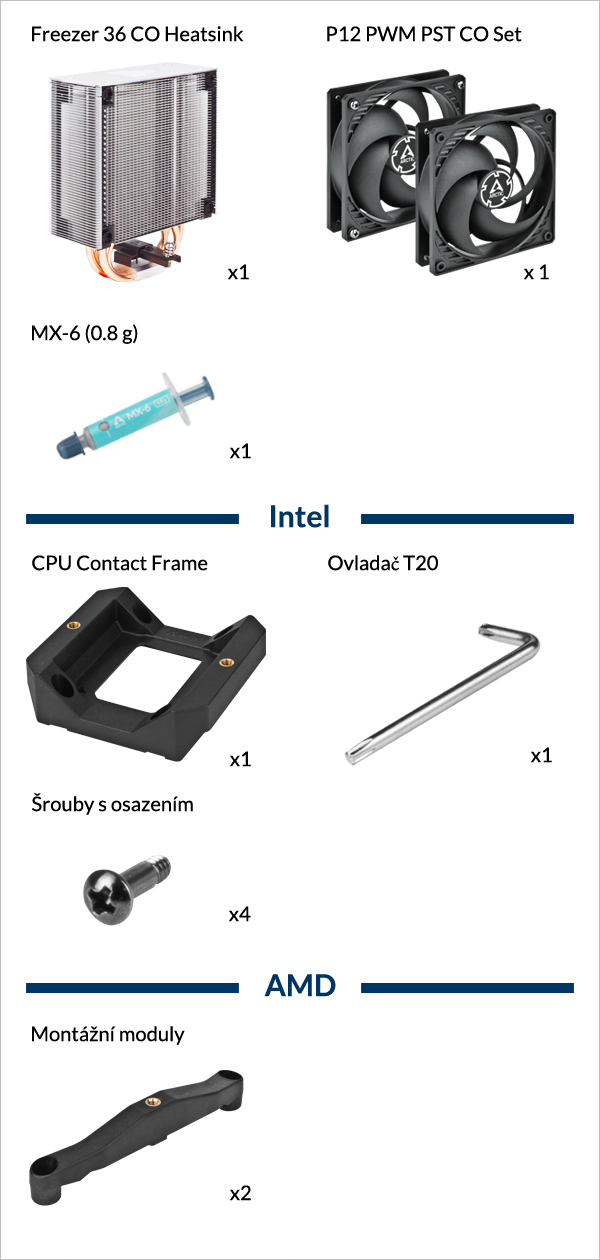

Obsah balení

Příprava

Upozornění

Uschovejte si odstraněné šrouby pro pozdější instalaci montážních modulů.

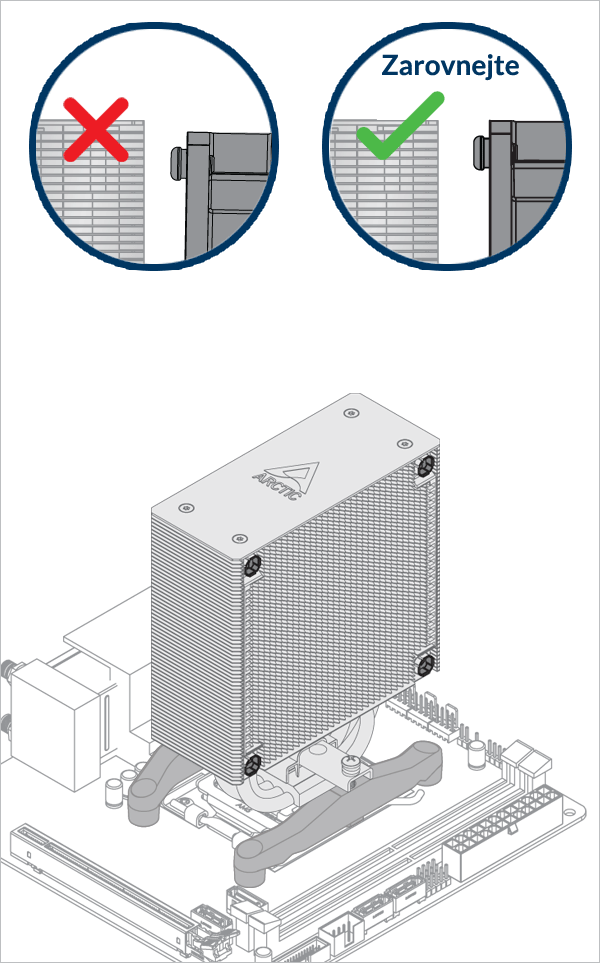

Instalace

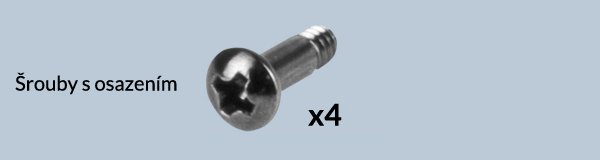

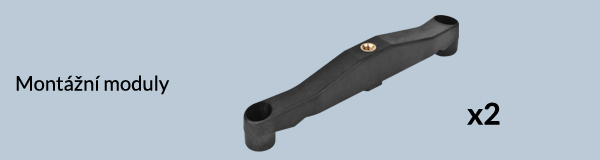

Šrouby uvolněné při demontáži držáku AMD jsou nyní potřeba k instalaci modulů.

Návod k aplikaci termální pasty naleznete zde.

Zvolte směr proudění vzduchu

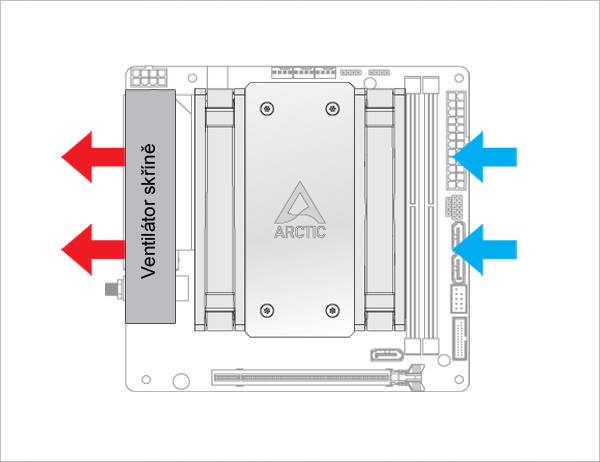

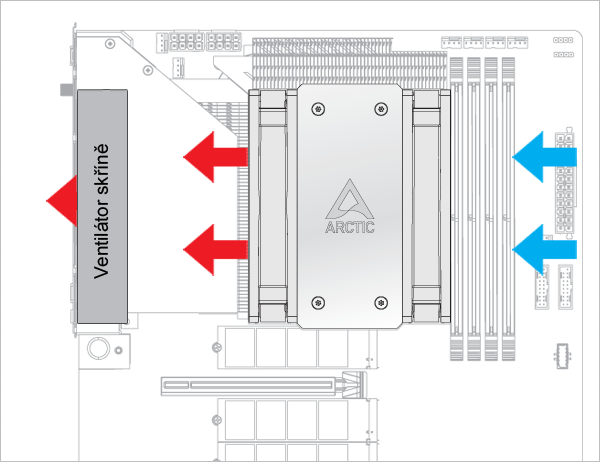

Zadní vývod

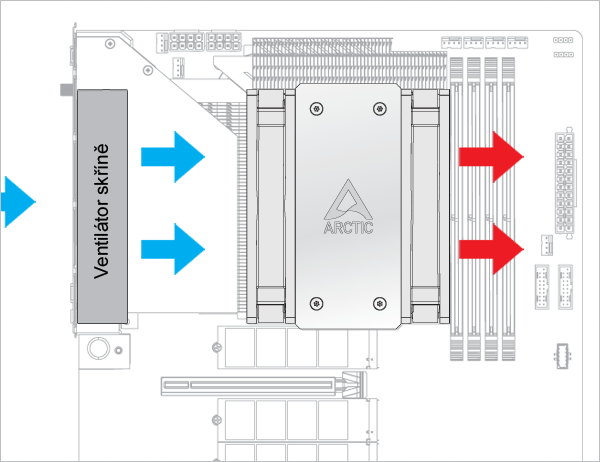

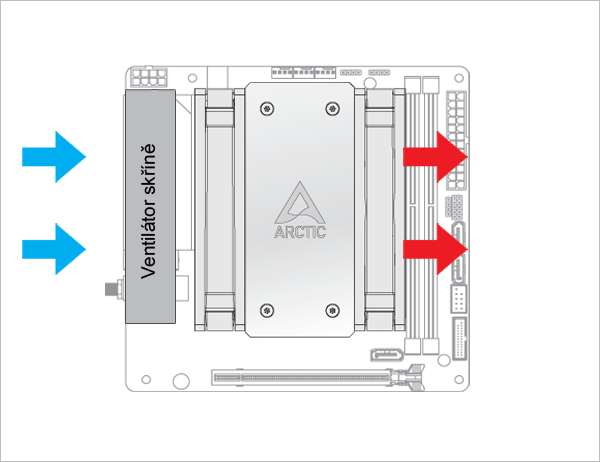

Zadní přívod

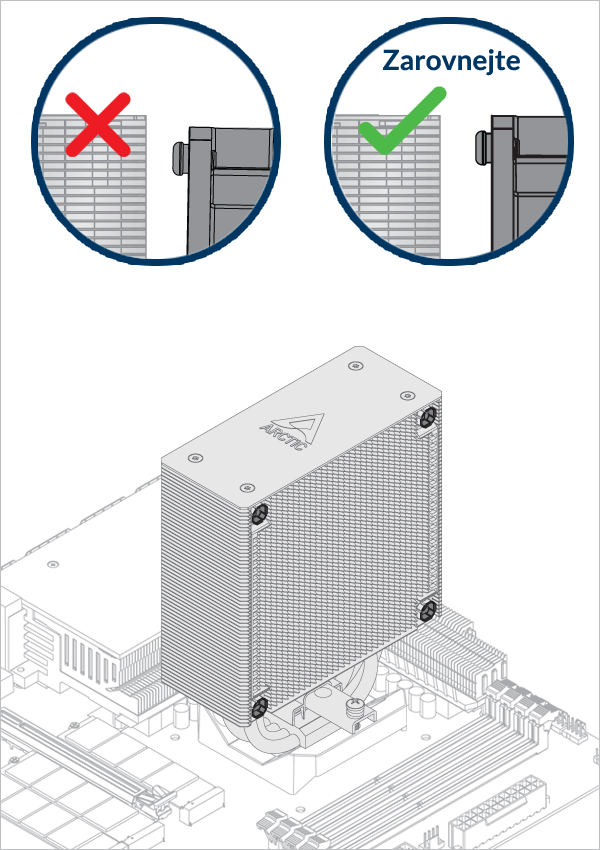

Ventilátory můžete otočit, abyste usnadnili správu kabelů

Ventilátory můžete otočit, abyste usnadnili správu kabelů

Vyberte konfiguraci hlavičky ventilátoru procesoru

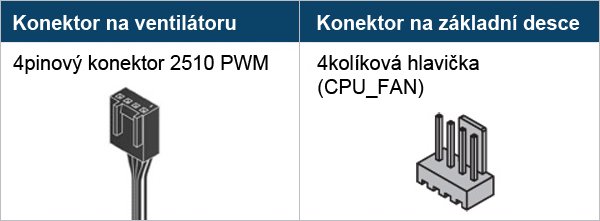

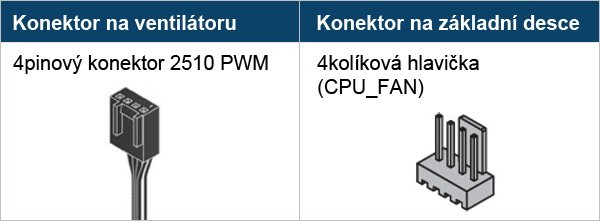

CPU_FAN

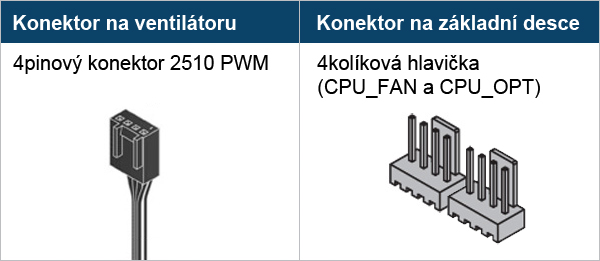

CPU_FAN + CPU_OPT

Chcete-li z chladiče získat maximum, doporučujeme v BIOSu nastavit regulaci otáček ventilátoru. Postupujte podle této příručky a upravte PWM.

Chcete-li z chladiče získat maximum, doporučujeme v BIOSu nastavit regulaci otáček ventilátoru. Postupujte podle této příručky a upravte PWM.

Potřebné nástroje

Křížový šroubovák PH2

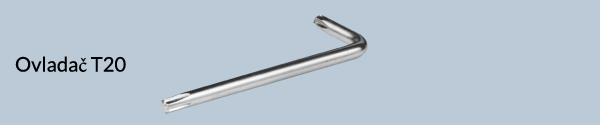

Šroubovák T20 (součástí balení)

Obsah balení

Contact Frame Instalace

Pozor

Zajistěte zadní desku patice jedním ze 2 níže uvedených způsobů v závislosti na stavu základní desky.

Je základní deska mimo skříň?

Umístěte pod zadní desku zásuvky silné polstrování (např. vnitřní kartu z obalu), abyste ji podepřeli o rovný vodorovný povrch.

Otevřete nezávislý vkládací mechanismus (ILM) a zarovnejte a umístěte procesor do patice.

Pozor

Odstraněné díly si ponechte pro budoucí opětovnou instalaci. Pokud budete chtít základní desku vrátit do servisu nebo k uplatnění záruky, budete muset znovu nainstalovat ILM.

Pozor

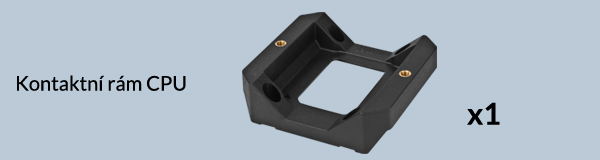

Kontaktní rám CPU je vyroben tak, aby byl kompatibilní s procesory LGA1851 i LGA1700, výběrem níže zobrazíte osazení vašeho CPU.

LGA1851
LGA1700

Zarovnejte CPU do středu výřezu na kontaktním rámu CPU, na levé a pravé straně CPU by měly být mezery (zvýrazněny červeně).

Zarovnejte CPU s horním okrajem výřezu na kontaktním rámu CPU, pod CPU by měla být mezera (zvýrazněna červeně).

Upozornění

Před rovnoměrným utažením 4 šroubů křížem je volně zašroubujte o 2 otáčky, aby nedošlo k poškození procesoru.

Silné polstrování můžete po utažení kontaktního rámečku procesoru odstranit.

Na zadní stranu základní desky aplikujte malířskou pásku a zajistěte zadní desku patice. Počítačovou skříň položte naplocho na vodorovný povrch.

Otevřete nezávislý vkládací mechanismus (ILM) a zarovnejte a umístěte procesor do patice

Pozor

Odstraněné díly si ponechte pro budoucí opětovnou instalaci. Pokud budete chtít základní desku vrátit do servisu nebo k uplatnění záruky, budete muset znovu nainstalovat ILM.
