- Oboustranný disk M.2 SSD
- Jednostranný disk M.2 SSD
Vyberte typ disku SSD

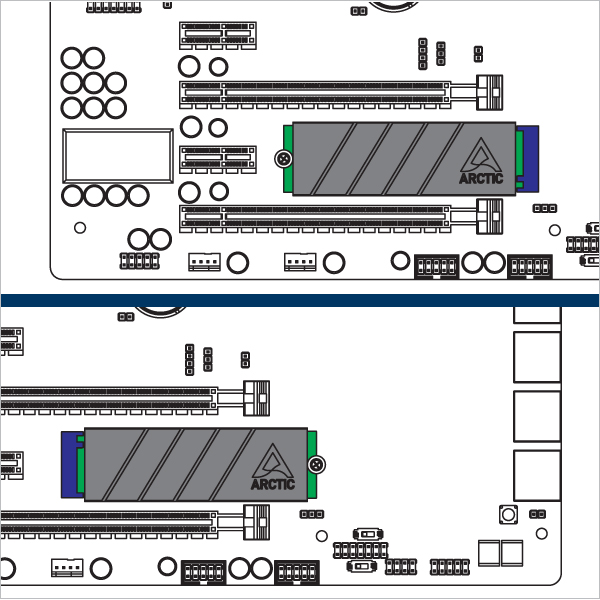

Různá kombinace disku M.2 SSD a základní desky vede k různé orientaci disku SSD. Tato instalační příručka se vztahuje na modul M.2 s klíčem M se zásuvkou umístěnou na pravé straně.
- Tloušťka M.2 SSD pod 2,9 mm
- M.2 SSD o tloušťce 2,9 mm nebo většíe
Výběr tloušťky disku M.2 SSD

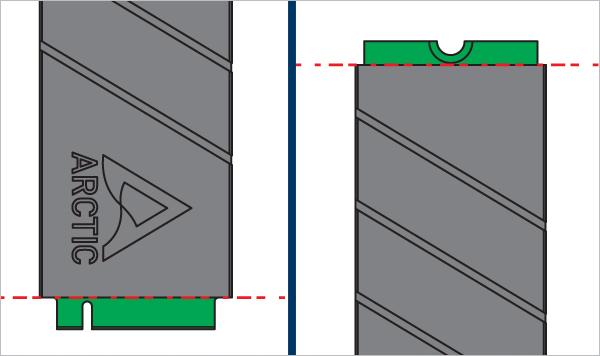

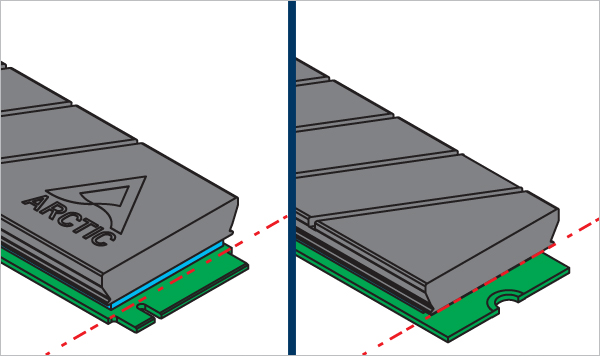

Ujistěte se, že je SSD správně orientován, umístěte chladič na jeho horní povrch a zarovnejte okraje chladiče s okrajem konektoru SSD.
Ujistěte se, že je SSD správně orientován, umístěte chladič na jeho horní povrch a zarovnejte okraje chladiče s okrajem konektoru SSD.
Potřebné nástroje
SL4.0-6.0 plochý šroubovák
Pozor
Při demontáži M2 Pro šroubovákem by mohlo dojít k poškrábání vnitřního povrchu chladiče.
Hrot plochého šroubováku vložte mezi dvě poloviny chladiče, na straně u horní části loga ARCTIC. Jemným otáčením a páčením oddělte dvě části chladiče.
Různá kombinace disku M.2 SSD a základní desky vede k různé orientaci disku SSD. Tato instalační příručka se vztahuje na modul M.2 s klíčem M se zásuvkou umístěnou na pravé straně.
Ensure the SSD is correctly oriented *, place the heatsink on its top surface, and align the heatsink edges with the SSD connector edge.
Potřebné nástroje
SL4.0-6.0 plochý šroubovák
Pozor
Při demontáži M2 Pro šroubovákem by mohlo dojít k poškrábání vnitřního povrchu chladiče.
Hrot plochého šroubováku vložte mezi dvě poloviny chladiče, na straně u horní části loga ARCTIC. Jemným otáčením a páčením oddělte dvě části chladiče.
