- V počítači
- V projektu DIY
Jak používáte svůj ventilátor?
Zvolte směr proudění vzduchu
Pozor

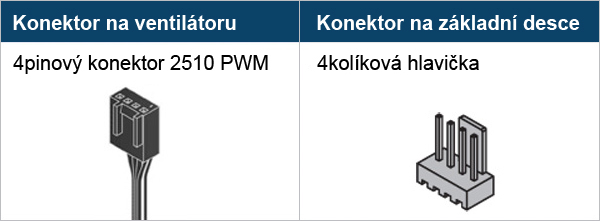

3pólová zásuvka je kompatibilní se 4pólovou zástrčkou, ale řízení ventilátoru PWM nebude k dispozici.
Rychlost ventilátoru je odečítána pouze z ventilátoru Case Fan 1.
Ujistěte se, že konektor ventilátoru vaší základní desky může dodávat dostatek energie pro více ventilátorů. Nepřipojujte více než 3 ventilátory ke konektoru 1A, 6 ventilátorů ke konektoru 2A a 9 ventilátorů ke konektoru 3A. Podívejte se na specifikace vaší základní desky pro podrobnosti.
Chcete-li připojit až 10 ventilátorů, použijte ARCTIC Case Fan Hub.
Rychlost P14 Pro Reverse nastavit pomocí PWM signálu ze základní desky. Při úpravě nastavení na základní desce postupujte podle tohoto postupu.
Pozor
3pólová zásuvka je kompatibilní se 4pólovou zástrčkou, ale řízení ventilátoru PWM nebude k dispozici.
Rychlost ventilátoru je odečítána pouze z ventilátoru Case Fan 1.
Ujistěte se, že konektor ventilátoru vaší základní desky může dodávat dostatek energie pro více ventilátorů. Nepřipojujte více než 3 ventilátory ke konektoru 1A, 6 ventilátorů ke konektoru 2A a 9 ventilátorů ke konektoru 3A. Podívejte se na specifikace vaší základní desky pro podrobnosti.
Chcete-li připojit až 10 ventilátorů, použijte ARCTIC Case Fan Hub.
Rychlost P14 Pro Reverse nastavit pomocí PWM signálu ze základní desky. Při úpravě nastavení na základní desce postupujte podle tohoto postupu.
PWM Frequency: Target frequency 25 kHz, acceptable operational range 21 kHz to 28 kHz
Maximum voltage for logic low: VIL = 0.8 V
Absolute maximum current sourced: Imax = 5 mA (short circuit current)
Absolute maximum voltage level: Vmax = 5.25 V (open circuit voltage)
