Para comprobar la compatibilidad de su placa base, siga este enlace.
- AMD – AM5, AM4
- Intel – LGA1851, LGA1700
Elegir el zócalo del procesador

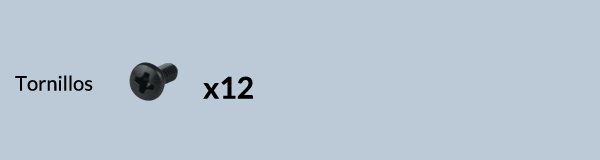

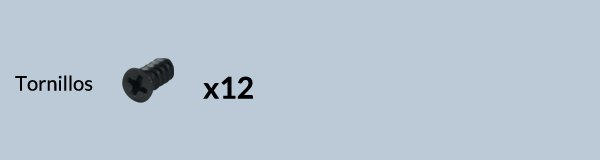

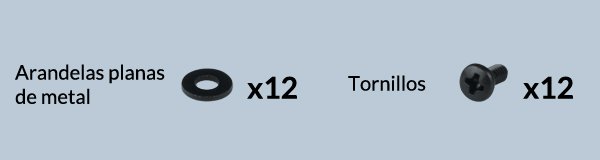

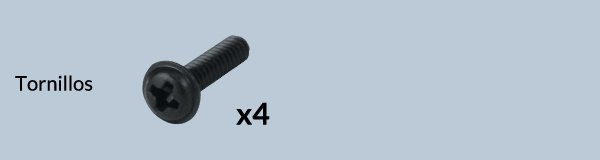

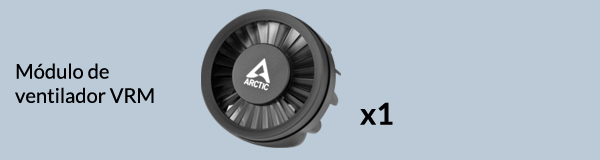

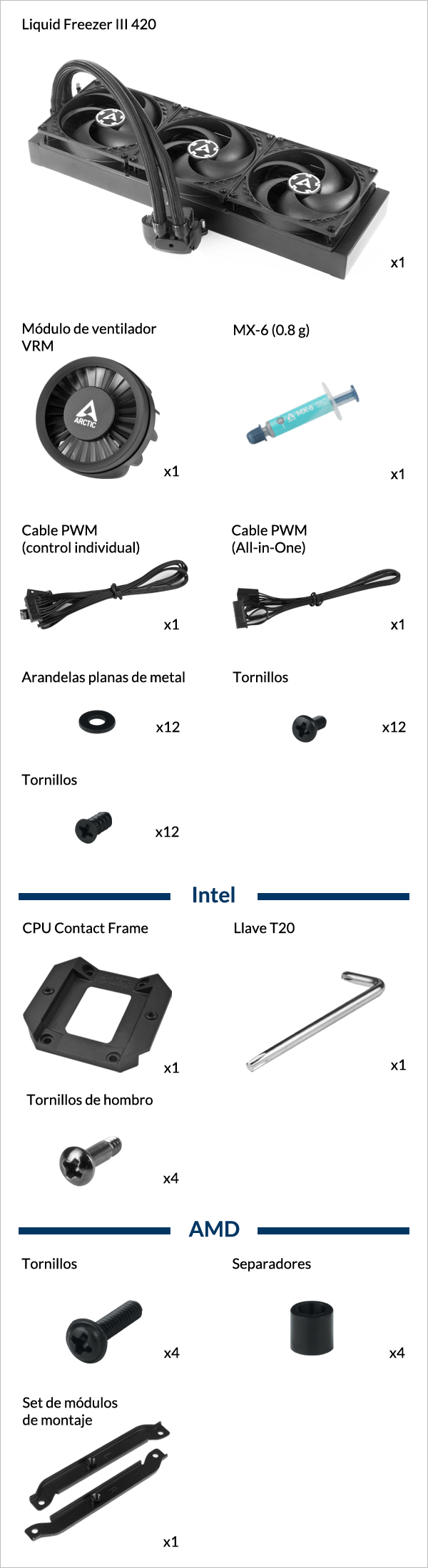

Herramientas necesarias
Destornillador Phillips PH2
All-in-One

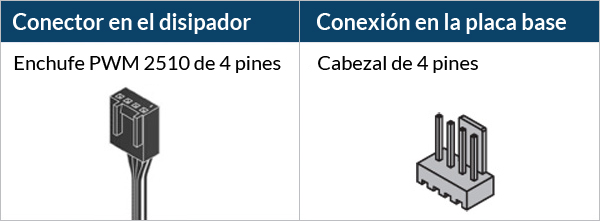

Único conector de cable PWM para el control simultáneo de la bomba, VRM y las velocidades del ventilador del radiador, así como la supervisión de la velocidad la bomba.
Control individual
Cable PWM con tres conectores para el control individual y la supervisión de la velocidad de la bomba / ventilador VRM / ventilador del radiador.
Se necesitan 3 x 4-Pin Header en la placa base
Conecte el cable de control PWM antes de montar el disipador en la placa base.
¿Cómo (no) montar tu sistema de refrigeración líquida AIO?
Steve de GamersNexus explica los errores que debes evitar al montar un sistema AIO de refrigeración líquida en la caja del PC.
El vídeo mostrado ha sido producido por GamersNexus, ARCTIC ha sido autorizado a utilizarlo por GamersNexus
Radiador debajo de la bomba
Radiador por encima de la bomba
Riesgo de ruidos de burbujas
- Escape de aire (Push) premontado
- Entrada de Aire (Pull)
- Escape de aire (Pull)
Seleccione la dirección del flujo de aire

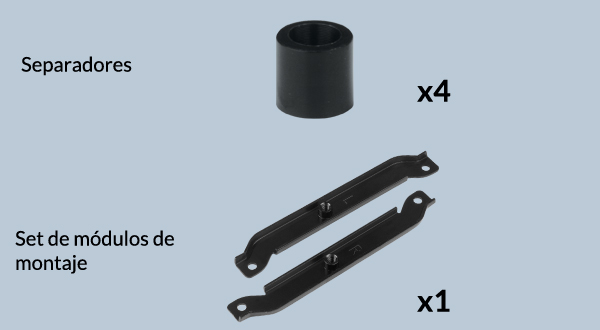

Instale los módulos de montaje sólo en esta orientación
Para saber más sobre la aplicación de pastas térmicas, haga clic aquí.
Para AM4: El montaje offset deja partes del disipador visibles; esto es intencionado, ya que el hotspot de la CPU está descentrado, pero perfectamente cubierto.
- Escape de aire (premontado) y Entrada de Aire
- Escape de aire (Pull)
Instalación del radiador según la dirección del flujo de aire
Por favor, asegúrese de enchufar todos los conectores de la placa base,
Para All-in-One = 1 enchufe
Para control individual = 3 enchufes
Asegúrese de que los encabezados estén configurados en PWM en lugar de control de CC. Para obtener instrucciones detalladas, siga la guía de configuración del BIOS para ajustar su PWM.
Herramientas necesarias
Destornillador Phillips PH2
Llave inglesa T20 (incluida en el paquete)
All-in-One
Único conector de cable PWM para el control simultáneo de la bomba, VRM y las velocidades del ventilador del radiador, así como la supervisión de la velocidad la bomba.
Control individual
Cable PWM con tres conectores para el control individual y la supervisión de la velocidad de la bomba / ventilador VRM / ventilador del radiador.
Se necesitan 3 x 4-Pin Header en la placa base
Conecte el cable de control PWM antes de montar el disipador en la placa base.
¿Cómo (no) montar tu sistema de refrigeración líquida AIO?
Steve de GamersNexus explica los errores que debes evitar al montar un sistema AIO de refrigeración líquida en la caja del PC.
El vídeo mostrado ha sido producido por GamersNexus, ARCTIC ha sido autorizado a utilizarlo por GamersNexus
Radiador debajo de la bomba
Radiador por encima de la bomba
Riesgo de ruidos de burbujas
- Escape de aire (Push) premontado
- Air Intake
- Escape de aire (Pull)
Seleccione la dirección del flujo de aire
Atención
Fije la placa posterior del zócalo de una de las dos formas que se muestran a continuación, en función del estado de su placa base.
Coloque una base gruesa (por ejemplo, el cartón interior del embalaje) debajo de la placa posterior de la base para apoyarla sobre una superficie plana y horizontal.
Abra el mecanismo de carga independiente (ILM), alinee y coloque la CPU en el zócalo
Atención
Conserve las piezas desmontadas para volver a montarlas en el futuro. El ILM debe ser reinstalado si la placa base va a ser devuelta para servicio o garantía.
Atención
El marco de contacto de la CPU está diseñado para ser compatible con las CPU LGA1851 y LGA1700. Seleccione a continuación para ver la compatibilidad de su CPU.
Alinee la CPU en el medio del recorte en el marco de contacto de la CPU, debe haber espacios (resaltados en rojo) en el lado izquierdo y derecho de la CPU.
Alinee la CPU con el borde superior del recorte en el marco de contacto de la CPU, debe haber un espacio (resaltado en rojo) debajo de la CPU.
Atención
Atornille los 4 tornillos con 2 vueltas. A continuación, apriételos uniformemente en cruz para evitar dañar la CPU.
La base puede retirarse después de apretar el CPU-Contact Frame.
Aplique cinta adhesiva en la parte posterior de la placa base para fijar la placa posterior del zócalo. Coloque la caja del PC plana sobre una superficie horizontal.
Abra el mecanismo de carga independiente (ILM), alinee y coloque la CPU en el zócalo
Atención
Conserve las piezas desmontadas para volver a montarlas en el futuro. El ILM debe ser reinstalado si la placa base va a ser devuelta para servicio o garantía.
Atención
El marco de contacto de la CPU está diseñado para ser compatible con las CPU LGA1851 y LGA1700. Seleccione a continuación para ver la compatibilidad de su CPU.
Alinee la CPU en el medio del recorte en el marco de contacto de la CPU, debe haber espacios (resaltados en rojo) en el lado izquierdo y derecho de la CPU.
Alinee la CPU con el borde superior del recorte en el marco de contacto de la CPU, debe haber un espacio (resaltado en rojo) debajo de la CPU.
Atención
Atornille los 4 tornillos con 2 vueltas. A continuación, apriételos uniformemente en cruz para evitar dañar la CPU.
La cinta adhesiva fijada a la placa posterior puede retirarse después de fijar el CPU-Contact Frame.
Para saber más sobre la aplicación de pastas térmicas, haga clic aquí.
- Escape de aire (premontado) y Entrada de Aire
- Escape de aire (Pull)
Instalación del radiador según la dirección del flujo de aire
Por favor, asegúrese de enchufar todos los conectores de la placa base,
Para All-in-One = 1 enchufe
Para control individual = 3 enchufes
Asegúrese de que los encabezados estén configurados en PWM en lugar de control de CC. Para obtener instrucciones detalladas, siga la guía de configuración del BIOS para ajustar su PWM.
