Pour vérifier la compatibilité de votre carte mère, veuillez suivre ce lien.
- AMD – AM5, AM4
- Intel - LGA1851, LGA1700
Sélectionner le socket de votre processeur
Outils nécessaires
Tournevis à tête Philips PH2
All-in-One
Câble PWM à connecteur unique pour le contrôle simultané de la vitesse de la pompe, du VRM et du ventilateur du radiateur, ainsi que pour la surveillance de la vitesse du pompe.
Commande individuelle
Câble PWM avec trois connecteurs pour le contrôle et la surveillance individuels de la vitesse de la pompe, du ventilateur VRM et du ventilateur du radiateur.

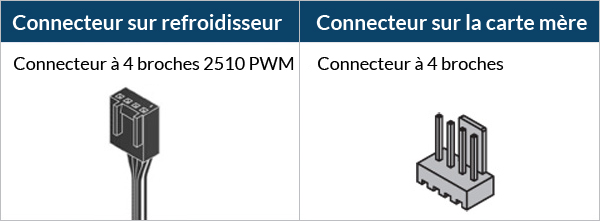

3 connecteurs à 4 broches sur la carte mère requis
Branchez le câble de commande PWM avant de monter le refroidisseur sur la carte mère.
Comment (ne pas) monter votre système de refroidissement par eau tout-en-un ?
Steve deGamersNexus vous explique les erreurs à éviter lors de l'assemblage de votre système de refroidissement par eau tout-en-un dans le boîtier de votre PC.
La vidéo présentée est produite par GamersNexus et ARCTIC a été autorisée à l'utiliser par GamersNexus.
Radiateur sous la pompe
Radiateur au-dessus de la pompe
Risque de bruit de bulles
- Système d'évacuation de l'air (Push) pré-assemblé
- Arrivée d'air (Pull)
- Évacuation de l'air (Pull)
Sélectionner la direction du flux d’air
Installez les modules de montage uniquement dans cette orientation
Cliquer ici pour en savoir plus sur l’application des pâtes thermiques.
Pour AM4 : Le montage offset laisse des parties du dissipateur de chaleur visibles ; c'est intentionnel, car le hotspot du CPU est décentré, mais parfaitement couvert.
- Système d'évacuation de l'air (pré-assemblé) et Arrivée d'air
- Évacuation de l'air (Pull)

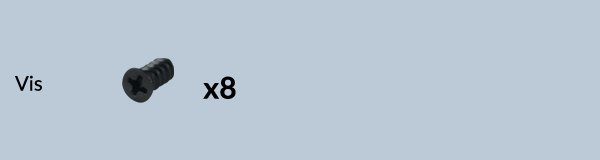

Installation du radiateur en fonction de l'orientation du flux d'air
Branchez bien tous les connecteurs sur la carte mère,
Pour All-in-One = 1 prise
Pour Commande individuelle = 3 prises
Veuillez vous assurer que les en-têtes sont réglés sur PWM au lieu du contrôle DC. Pour des instructions détaillées, veuillez suivre le guide de configuration du BIOS pour régler votre PWM.
Outils nécessaires
Tournevis à tête Philips PH2
Tournevis T20 (inclus dans l’emballage)
All-in-One
Câble PWM à connecteur unique pour le contrôle simultané de la vitesse de la pompe, du VRM et du ventilateur du radiateur, ainsi que pour la surveillance de la vitesse du pompe.
Commande individuelle
Câble PWM avec trois connecteurs pour le contrôle et la surveillance individuels de la vitesse de la pompe, du ventilateur VRM et du ventilateur du radiateur.
3 connecteurs à 4 broches sur la carte mère requis
Branchez le câble de commande PWM avant de monter le refroidisseur sur la carte mère.
Comment (ne pas) monter votre système de refroidissement par eau tout-en-un ?
Steve deGamersNexus vous explique les erreurs à éviter lors de l'assemblage de votre système de refroidissement par eau tout-en-un dans le boîtier de votre PC.
La vidéo présentée est produite par GamersNexus et ARCTIC a été autorisée à l'utiliser par GamersNexus.
Radiateur sous la pompe
Radiateur au-dessus de la pompe
Risque de bruit de bulles
- Système d'évacuation de l'air (Push) pré-assemblé
- Arrivée d'air (Pull)
- Évacuation de l'air (Pull)
Sélectionner la direction du flux d’air
Attention
En fonction de la carte mère, fixer la plaque arrière du socket de l’une des deux manières indiquées ci-dessous.
Placer un rembourrage épais (une carte d’intérieur d’emballage par exemple) sous la plaque arrière du socket pour le soutenir grâce à une surface plane et horizontale.
Ouvrir le mécanisme de chargement indépendant (ILM), aligner et placer le processeur dans le socket
Attention
Conserver les pièces démontées pour les réassembler ultérieurement. L’ILM doit être réinstallé si la carte mère doit être renvoyée pour réparation ou garantie.
Attention
Le cadre de contact du processeur est conçu pour être compatible avec les processeurs LGA1851 et LGA1700, sélectionnez ci-dessous pour voir la compatibilité de votre processeur.
Alignez le processeur au milieu de la découpe du cadre de contact du processeur. Il doit y avoir des espaces (surlignés en rouge) sur les côtés gauche et droit du processeur.
Alignez le processeur sur le bord supérieur de la découpe du cadre de contact du processeur. Il doit y avoir un espace (surligné en rouge) sous le processeur.
Avertissement
Enfoncez légèrement les 4 vis en effectuant 2 tours avant de les serrer selon un schéma croisé de manière uniforme pour ne pas endommager le processeur.
Le rembourrage épais peut être retiré une fois que le cadre de contact du processeur est correctement resserré.
Appliquer du ruban adhésif à l’arrière de la carte mère pour fixer la plaque arrière du socket. Poser le boîtier de l’ordinateur à plat sur une surface horizontale.
Ouvrir le mécanisme de chargement indépendant (ILM), aligner et placer le processeur dans le socket
Attention
Conserver les pièces démontées pour les réassembler ultérieurement. L’ILM doit être réinstallé si la carte mère doit être renvoyée pour réparation ou garantie.
Attention
Le cadre de contact du processeur est conçu pour être compatible avec les processeurs LGA1851 et LGA1700, sélectionnez ci-dessous pour voir la compatibilité de votre processeur.
Alignez le processeur au milieu de la découpe du cadre de contact du processeur. Il doit y avoir des espaces (surlignés en rouge) sur les côtés gauche et droit du processeur.
Alignez le processeur sur le bord supérieur de la découpe du cadre de contact du processeur. Il doit y avoir un espace (surligné en rouge) sous le processeur.
Avertissement
Enfoncez légèrement les 4 vis en effectuant 2 tours avant de les serrer selon un schéma croisé de manière uniforme pour ne pas endommager le processeur.
Le ruban adhésif appliqué sur la plaque arrière peut être retiré une fois que le cadre de contact du processeur est bien resserré.
Cliquer ici pour en savoir plus sur l’application des pâtes thermiques.
- Système d'évacuation de l'air (pré-assemblé) et Arrivée d'air
- Évacuation de l'air (Pull)

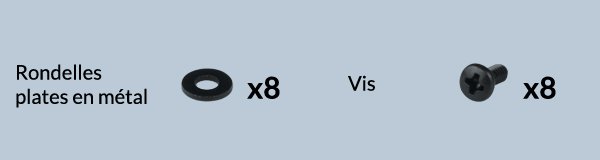

Installation du radiateur en fonction de l'orientation du flux d'air
Branchez bien tous les connecteurs sur la carte mère,
Pour All-in-One) = 1 prise
Pour Commande individuelle = 3 prises
Veuillez vous assurer que les en-têtes sont réglés sur PWM au lieu du contrôle DC. Pour des instructions détaillées, veuillez suivre le guide de configuration du BIOS pour régler votre PWM.
