- AMD – AM5, AM4
- Intel – LGA1851, LGA1700
Wybierz gniazdo procesora
Wymagane narzędzia
Śrubokręt krzyżowy PH2
Więcej informacji o stosowaniu pasty termoprzewodzącej można znaleźć tutaj.
- Wylot z tyłu
- Wlot z tyłu
Wybierz kierunek przepływu powietrza
Aby zarządzanie kablami było łatwiejsze, możliwe jest obracanie wentylatorów
Aby zarządzanie kablami było łatwiejsze, możliwe jest obracanie wentylatorów
- CPU_FAN
- CPU_FAN + CPU_OPT
Wybierz konfigurację złącza wentylatora procesora
Aby jak najlepiej wykorzystać radiator, zalecane jest dostosowanie prędkości wentylatora w systemie BIOS. Aby dostosować ustawienia PWM, postępuj zgodnie z niniejszym przewodnikiem.
Aby jak najlepiej wykorzystać radiator, zalecane jest dostosowanie prędkości wentylatora w systemie BIOS. Aby dostosować ustawienia PWM, postępuj zgodnie z niniejszym przewodnikiem.

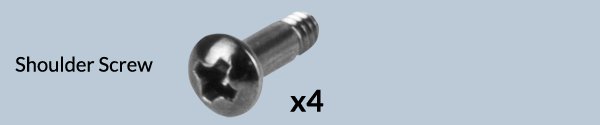

Wymagane narzędzia
Śrubokręt krzyżowy PH2
Wkrętak T20 (w zestawie)
Uwaga
Secure the socket backplate in one of the 2 ways shown below depending on the status of your motherboard.
Umieść grubą podkładkę (np. kartę z wnętrza opakowania) pod tylną płytką gniazda, aby podeprzeć ją na płaskiej, poziomej powierzchni
Otwórz niezależny mechanizm ładowania (ILM), wyrównaj i umieść procesor do gniazda
Uwaga
Zachowaj wymontowane części do ponownego montażu w przyszłości. Jeśli płyta główna zostanie przekazana do serwisu lub na naprawę gwarancyjną, mechanizm ILM musi zostać zamontowany ponownie.
Uwaga
Ramka stykowa procesora jest kompatybilna zarówno z procesorami LGA1851, jak i LGA1700. Wybierz poniżej, aby sprawdzić, czy pasuje do Twojego procesora.
Umieść procesor w środku wycięcia w ramce styków procesora. Powinny być widoczne przerwy (zaznaczone na czerwono) po lewej i prawej stronie procesora.
Wyrównaj procesor do górnej krawędzi wycięcia w ramce styku procesora. Pod procesorem powinna znajdować się przerwa (zaznaczona na czerwono).
Ostrzeżenie
Luźno dokręć wszystkie 4 śruby o 2 obroty, a następnie dokręć je równomiernie na krzyż, aby uniknąć uszkodzenia procesora.
Po dokręceniu ramki kontaktowej procesora, można usunąć grubą podkładkę.

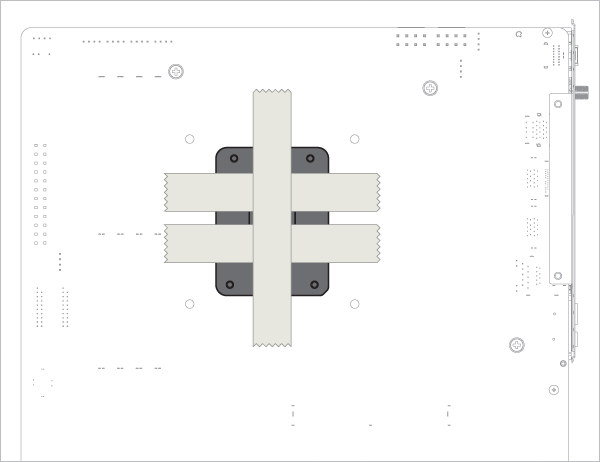

Zastosuj taśmę malarską z tyłu płyty głównej, aby zabezpieczyć płytę tylną gniazda. Umieść obudowę komputera płasko na poziomej powierzchni.
Otwórz niezależny mechanizm ładowania (ILM), wyrównaj i umieść procesor do gniazda
Uwaga
Zachowaj wymontowane części do ponownego montażu w przyszłości. Jeśli płyta główna zostanie przekazana do serwisu lub na naprawę gwarancyjną, mechanizm ILM musi zostać zamontowany ponownie.
Uwaga
Ramka stykowa procesora jest kompatybilna zarówno z procesorami LGA1851, jak i LGA1700. Wybierz poniżej, aby sprawdzić, czy pasuje do Twojego procesora.
Umieść procesor w środku wycięcia w ramce styków procesora. Powinny być widoczne przerwy (zaznaczone na czerwono) po lewej i prawej stronie procesora.
Wyrównaj procesor do górnej krawędzi wycięcia w ramce styku procesora. Pod procesorem powinna znajdować się przerwa (zaznaczona na czerwono).
Ostrzeżenie
Luźno dokręć wszystkie 4 śruby o 2 obroty, a następnie dokręć je równomiernie na krzyż, aby uniknąć uszkodzenia procesora.
Po dokręceniu ramki kontaktowej procesora, można usunąć grubą podkładkę.

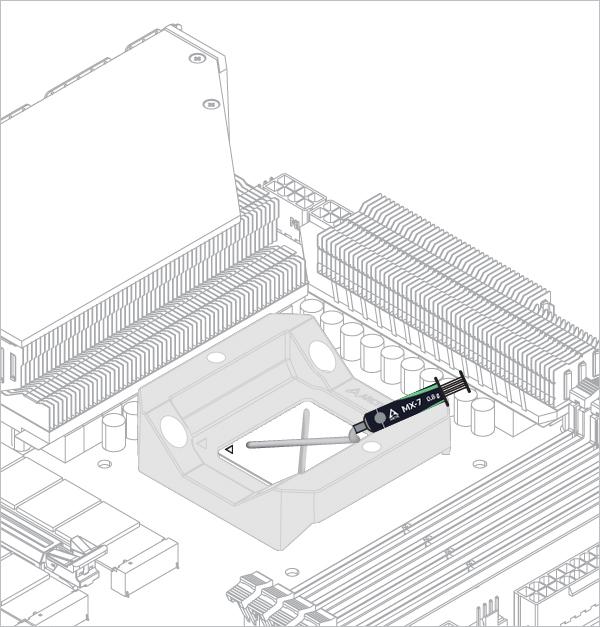

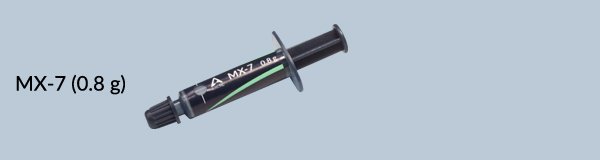

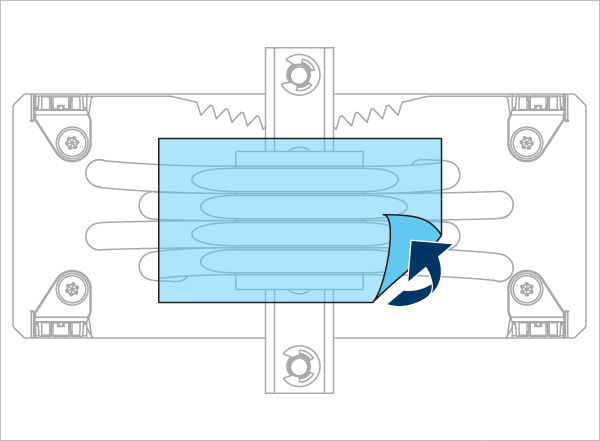

Więcej informacji o stosowaniu pasty termoprzewodzącej można znaleźć tutaj.
- Wylot z tyłu
- Wlot z tyłu
Wybierz kierunek przepływu powietrza
Aby zarządzanie kablami było łatwiejsze, możliwe jest obracanie wentylatorów
Aby zarządzanie kablami było łatwiejsze, możliwe jest obracanie wentylatorów

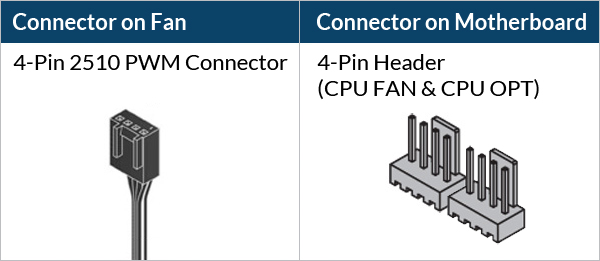

- CPU_FAN
- CPU_FAN + CPU_OPT
Wybierz konfigurację złącza wentylatora procesora
Aby jak najlepiej wykorzystać radiator, zalecane jest dostosowanie prędkości wentylatora w systemie BIOS. Aby dostosować ustawienia PWM, postępuj zgodnie z niniejszym przewodnikiem.
Aby jak najlepiej wykorzystać radiator, zalecane jest dostosowanie prędkości wentylatora w systemie BIOS. Aby dostosować ustawienia PWM, postępuj zgodnie z niniejszym przewodnikiem.
