Chcete-li zkontrolovat kompatibilitu základní desky, klikněte prosím na tento odkaz.

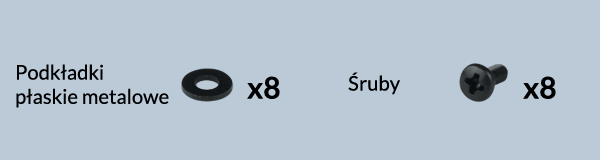

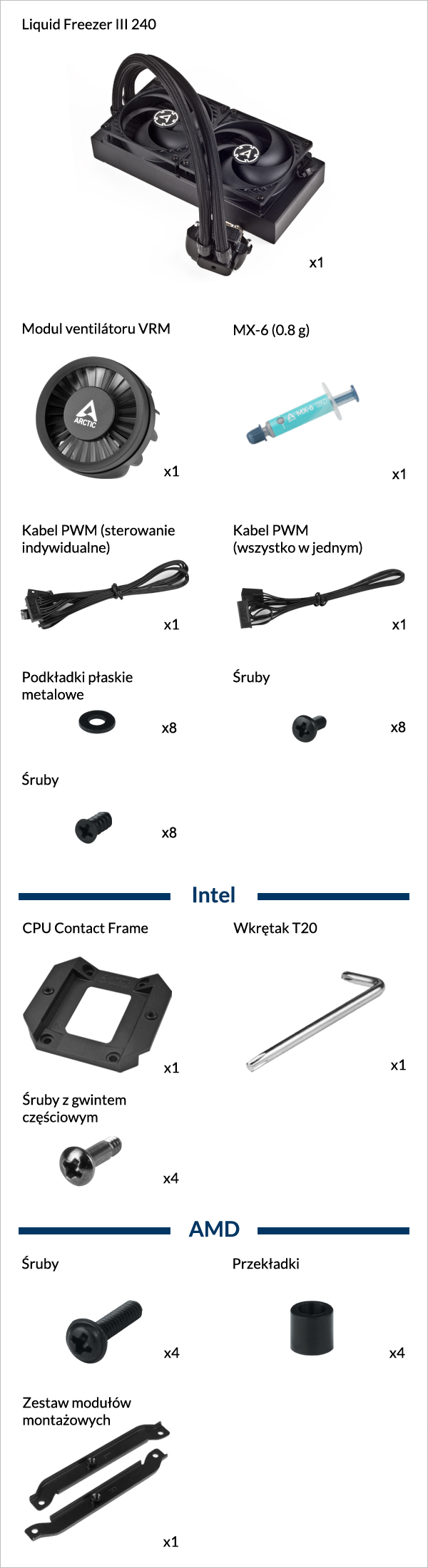

Śrubokręt krzyżowy PH2

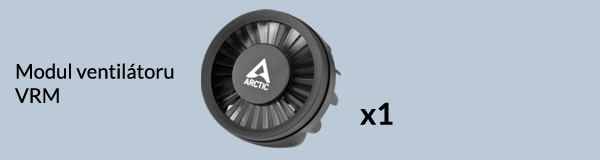

Kabel PWM s jedním konektorem pro současné ovládání otáček čerpadla, VRM a ventilátoru chladiče a pro monitorování otáček čerpadla.
PWM kabel se třemi konektory pro individuální ovládání a monitorování otáček čerpadla / VRM ventilátoru / ventilátoru chladiče.

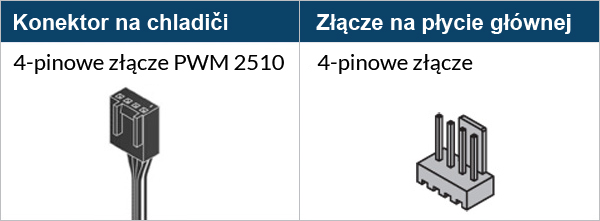

Na základní desce musí být tři čtyřpinové konektory
Note: The reported speed for the pump is 50% higher than the real speed.
(i.e. 1500 RPM reported speed = 1000 RPM real speed)
Steve z GamersNexus vám ukazuje chyby, kterým je třeba předejít při montáži systému vodního chlazení AIO do skříně počítače.
Zahrnuté video vyrobila společnost GamersNexus. ARCTIC má od GamersNexus oprávnění k použití.
Nebezpečí zvuku bublání

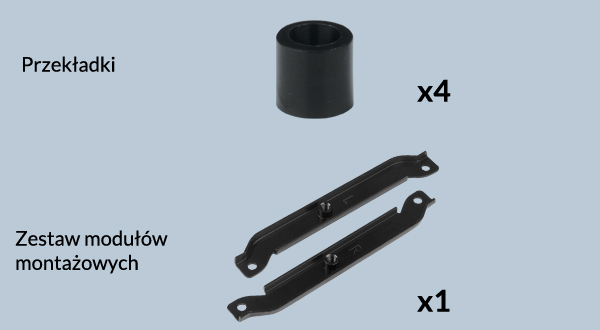

Montážní moduly instalujte pouze v této orientaci
Więcej informacji o stosowaniu pasty termoprzewodzącej można znaleźć tutaj.
Dla AM4: Przesunięte mocowanie pozostawia widoczne części rozpraszania ciepła; jest to zamierzone, ponieważ hotspot procesora jest niecentryczny, ale doskonale zakryty.
Zkontrolujte, že jste připojili všechny konektory na základní desce,
Pro All-in-One = 1 zástrčka
Pro individuální ovládání = 3 zástrčky
Upewnij się, że nagłówki są ustawione na PWM zamiast sterowania DC. Aby uzyskać szczegółowe instrukcje, skorzystaj z przewodnika konfiguracji BIOS-u, aby dostosować PWM.

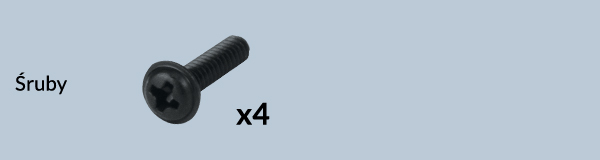

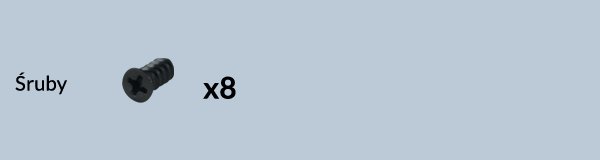

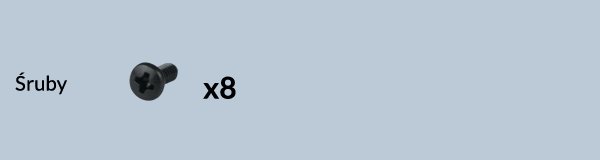

Śrubokręt krzyżowy PH2

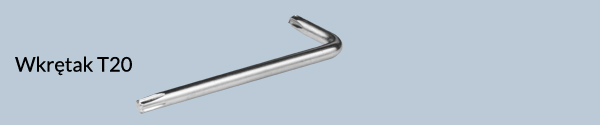

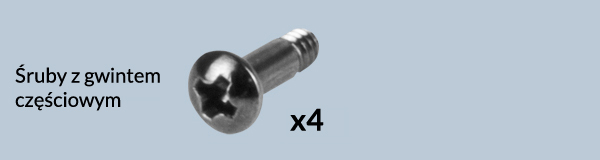

Wkrętak T20 (w zestawie)
Kabel PWM s jedním konektorem pro současné ovládání otáček čerpadla, VRM a ventilátoru chladiče a pro monitorování otáček čerpadla.
PWM cable with three connectors for individual control and monitoring of pump / VRM fan / radiator fan speed.
Na základní desce musí být tři čtyřpinové konektory
Note: The reported speed for the pump is 50% higher than the real speed.
(i.e. 1500 RPM reported speed = 1000 RPM real speed)
Steve z GamersNexus vám ukazuje chyby, kterým je třeba předejít při montáži systému vodního chlazení AIO do skříně počítače.
Zahrnuté video vyrobila společnost GamersNexus. ARCTIC má od GamersNexus oprávnění k použití.
Nebezpečí zvuku bublání
W zależności od stanu płyty głównej, zabezpiecz tylną płytkę gniazda używając jednego z dwóch sposobów przedstawionych poniżej.
Umieść grubą podkładkę (np. kartę z wnętrza opakowania) pod tylną płytką gniazda, aby podeprzeć ją na płaskiej, poziomej powierzchni.
Otwórz niezależny mechanizm ładowania (ILM), wyrównaj i umieść procesor do gniazda
Zachowaj wymontowane części do ponownego montażu w przyszłości. Jeśli płyta główna zostanie przekazana do serwisu lub na naprawę gwarancyjną, mechanizm ILM musi zostać zamontowany ponownie .
Ramka stykowa procesora jest kompatybilna zarówno z procesorami LGA1851, jak i LGA1700. Wybierz poniżej, aby sprawdzić, czy pasuje do Twojego procesora.
Umieść procesor w środku wycięcia w ramce styków procesora. Powinny być widoczne przerwy (zaznaczone na czerwono) po lewej i prawej stronie procesora.
Wyrównaj procesor do górnej krawędzi wycięcia w ramce styku procesora. Pod procesorem powinna znajdować się przerwa (zaznaczona na czerwono).
Luźno dokręć wszystkie 4 śruby o 2 obroty, a następnie dokręć je równomiernie na krzyż, aby uniknąć uszkodzenia procesora.
Po dokręceniu ramki kontaktowej procesora, można usunąć grubą podkładkę.
Zastosuj taśmę malarską z tyłu płyty głównej, aby zabezpieczyć płytę tylną gniazda. Umieść obudowę komputera płasko na poziomej powierzchni.
Otwórz niezależny mechanizm ładowania (ILM), wyrównaj i umieść procesor do gniazda
Zachowaj wymontowane części do ponownego montażu w przyszłości. Jeśli płyta główna zostanie przekazana do serwisu lub na naprawę gwarancyjną, mechanizm ILM musi zostać zamontowany ponownie .
Ramka stykowa procesora jest kompatybilna zarówno z procesorami LGA1851, jak i LGA1700. Wybierz poniżej, aby sprawdzić, czy pasuje do Twojego procesora.
Umieść procesor w środku wycięcia w ramce styków procesora. Powinny być widoczne przerwy (zaznaczone na czerwono) po lewej i prawej stronie procesora.
Wyrównaj procesor do górnej krawędzi wycięcia w ramce styku procesora. Pod procesorem powinna znajdować się przerwa (zaznaczona na czerwono).
Luźno dokręć wszystkie 4 śruby o 2 obroty, a następnie dokręć je równomiernie na krzyż, aby uniknąć uszkodzenia procesora.
Po dokręceniu ramki kontaktowej procesora, z tylnej płytki można zerwać taśmę malarską.
Refer here to learn more about how to apply thermal pastes.
Zkontrolujte, že jste připojili všechny konektory na základní desce,
Pro All-in-One = 1 zástrčka
Pro individuální ovládání = 3 zástrčky
Upewnij się, że nagłówki są ustawione na PWM zamiast sterowania DC. Aby uzyskać szczegółowe instrukcje, skorzystaj z przewodnika konfiguracji BIOS-u, aby dostosować PWM.
