Aby sprawdzić kompatybilność swojej płyty głównej, kliknij ten link.
- AMD – AM5, AM4
- Intel – LGA1851, LGA1700

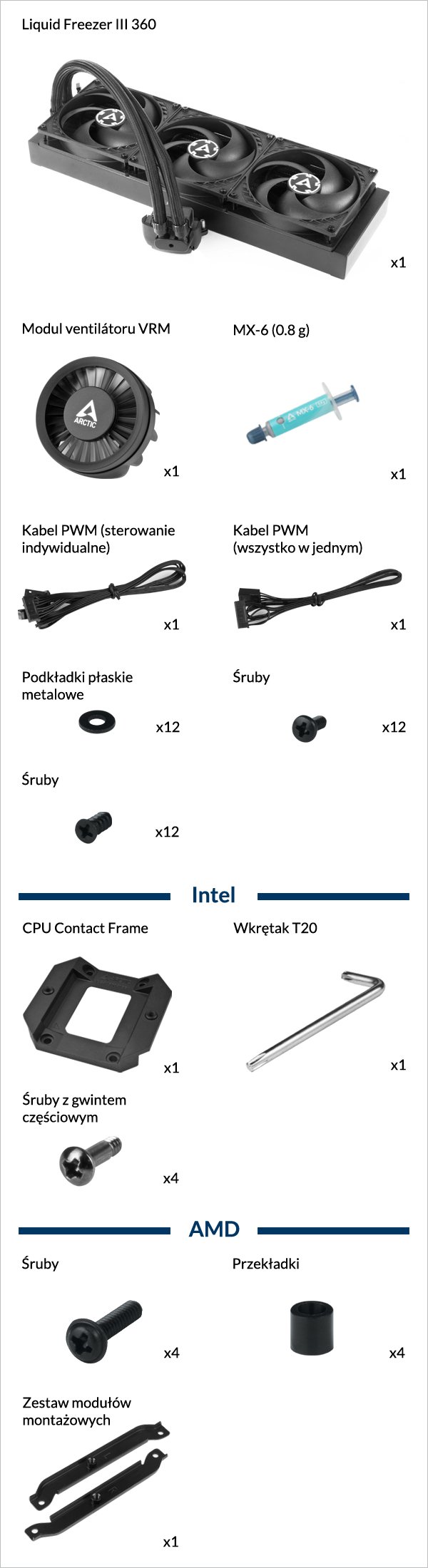

Wybierz gniazdo procesora
Wymagane narzędzia
Śrubokręt krzyżowy PH2
Kabel PWM (wszystko w jednym)

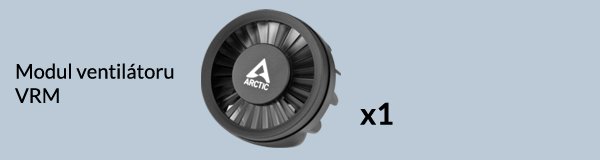

Pojedynczy kabel PWM umożliwiający jednoczesne sterowanie pompą, regulatorem napięcia i prędkością radiatora chłodnicy, a także monitorowanie prędkości pompy.
Kabel PWM (sterowanie indywidualne)
Kabel PWM z trzema złączami do indywidualnego sterowania i monitorowania prędkości obrotowej pompy/wentylatora VRM/radiatora chłodnicy.

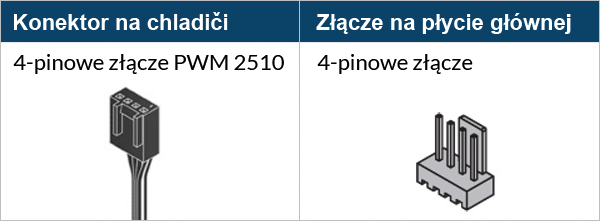

Wymagane 3x 4-stykowe złącze na płycie głównej
Uwaga: Zgłoszona prędkość pompy jest o 50% wyższa od rzeczywistej prędkości.
(tj. 1500 RPM zgłoszona prędkość = 1000 RPM rzeczywista prędkość)
Podłącz kabel sterujący PWM przed zamontowaniem chłodnicy na płycie głównej.
Instrukcje montażu systemu chłodzenia wodnego AIO?
Steve z GamersNexus jakich błędów należy unikać podczas montażu układu chłodzenia wodnego AIO w obudowie komputera.
Prezentowany film został wyprodukowany przez GamersNexus, a ARCTIC uzyskało autoryzację od GamersNexus.
Radiator pod pompą
Radiator nad pompą
Ryzyko bulgotania
- >Wylot powietrza (Push) wstępnie zmontowany
- Wlot powietrza (Pull)
- Wylot powietrza (Push)
Wybierz kierunek przepływu powietrza

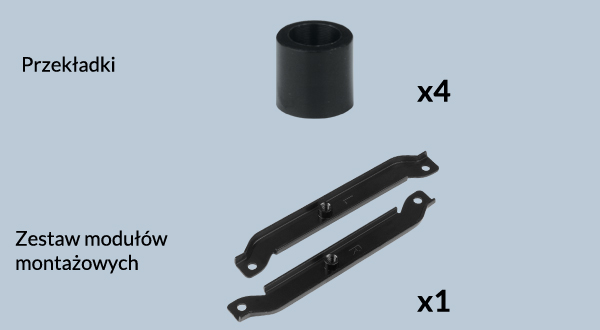

Montaż modułów montażowych należy przeprowadzać wyłącznie w tej orientacji
Więcej informacji o stosowaniu pasty termoprzewodzącej można znaleźć tutaj.

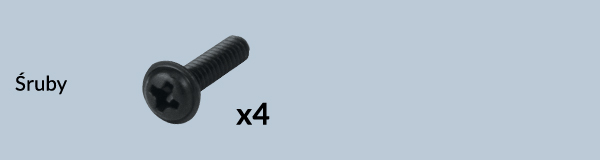

Delikatnie dokręć śruby, aż obie złapią gwint, a następnie dokręcaj je naprzemiennie do końca.
Dla AM4: Przesunięte mocowanie pozostawia widoczne części rozpraszania ciepła; jest to zamierzone, ponieważ hotspot procesora jest niecentryczny, ale doskonale zakryty.
- Wylot powietrza (wstępnie zmontowany) i wlot powietrza
- Wylot powietrza (Pull)

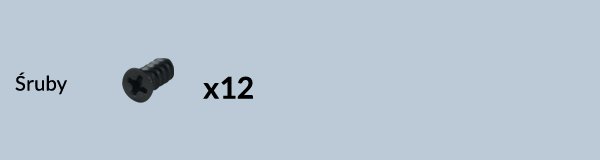

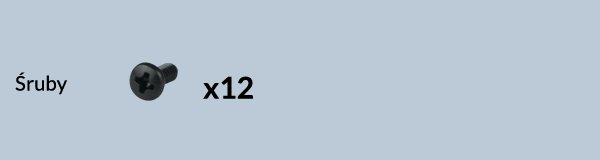

Montaż radiatora zgodnie z kierunkiem przepływu powietrza
Upewnij się, że podłączyłeś wszystkie złącza na płycie głównej,
Do kabla PWM (wszystko w jednym) = 1 wtyczka
Do kabla PWM (sterowanie indywidualne) = wtyczka 3
Upewnij się, że nagłówki są ustawione na PWM zamiast sterowania DC. Aby uzyskać szczegółowe instrukcje, skorzystaj z przewodnika konfiguracji BIOS-u, aby dostosować PWM.
Wymagane narzędzia
Śrubokręt krzyżowy PH2
Wkrętak T20 (w zestawie)
Kabel PWM (wszystko w jednym)
Pojedynczy kabel PWM umożliwiający jednoczesne sterowanie pompą, regulatorem napięcia i prędkością radiatora chłodnicy, a także monitorowanie prędkości pompy.
Kabel PWM (sterowanie indywidualne)
Kabel PWM z trzema złączami do indywidualnego sterowania i monitorowania prędkości obrotowej pompy/wentylatora VRM/radiatora chłodnicy.
Wymagane 3x 4-stykowe złącze na płycie głównej
Note: The reported speed for the pump is 50% higher than the real speed.
(i.e. 1500 RPM reported speed = 1000 RPM real speed)
Podłącz kabel sterujący PWM przed zamontowaniem chłodnicy na płycie głównej.
Instrukcje montażu systemu chłodzenia wodnego AIO?
Steve z GamersNexus jakich błędów należy unikać podczas montażu układu chłodzenia wodnego AIO w obudowie komputera.
Prezentowany film został wyprodukowany przez GamersNexus, a ARCTIC uzyskało autoryzację od GamersNexus.
Radiator pod pompą
Radiator nad pompą
Ryzyko bulgotania
- >Wylot powietrza (Push) wstępnie zmontowany
- Wlot powietrza
- Wylot powietrza (Push)
Wybierz kierunek przepływu powietrza
Uwaga
W zależności od stanu płyty głównej, zabezpiecz tylną płytkę gniazda używając jednego z dwóch sposobów przedstawionych poniżej.
Umieść grubą podkładkę (np. kartę z wnętrza opakowania) pod tylną płytką gniazda, aby podeprzeć ją na płaskiej, poziomej powierzchni.
Otwórz niezależny mechanizm ładowania (ILM), wyrównaj i umieść procesor do gniazda
Uwaga
Zachowaj wymontowane części do ponownego montażu w przyszłości. Jeśli płyta główna zostanie przekazana do serwisu lub na naprawę gwarancyjną, mechanizm ILM musi zostać zamontowany ponownie.
Uwaga
Ramka stykowa procesora jest kompatybilna zarówno z procesorami LGA1851, jak i LGA1700. Wybierz poniżej, aby sprawdzić, czy pasuje do Twojego procesora.
Umieść procesor w środku wycięcia w ramce styków procesora. Powinny być widoczne przerwy (zaznaczone na czerwono) po lewej i prawej stronie procesora.
Wyrównaj procesor do górnej krawędzi wycięcia w ramce styku procesora. Pod procesorem powinna znajdować się przerwa (zaznaczona na czerwono).
Ostrzeżenie

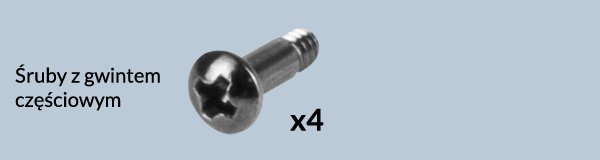

Luźno dokręć wszystkie 4 śruby o 2 obroty, a następnie dokręć je równomiernie na krzyż, aby uniknąć uszkodzenia procesora.
Po dokręceniu ramki kontaktowej procesora, można usunąć grubą podkładkę.
Zastosuj taśmę malarską z tyłu płyty głównej, aby zabezpieczyć płytę tylną gniazda. Umieść obudowę komputera płasko na poziomej powierzchni.
Otwórz niezależny mechanizm ładowania (ILM), wyrównaj i umieść procesor do gniazda
Uwaga
Zachowaj wymontowane części do ponownego montażu w przyszłości. Jeśli płyta główna zostanie przekazana do serwisu lub na naprawę gwarancyjną, mechanizm ILM musi zostać zamontowany ponownie .
Uwaga
Ramka stykowa procesora jest kompatybilna zarówno z procesorami LGA1851, jak i LGA1700. Wybierz poniżej, aby sprawdzić, czy pasuje do Twojego procesora.
Umieść procesor w środku wycięcia w ramce styków procesora. Powinny być widoczne przerwy (zaznaczone na czerwono) po lewej i prawej stronie procesora.
Wyrównaj procesor do górnej krawędzi wycięcia w ramce styku procesora. Pod procesorem powinna znajdować się przerwa (zaznaczona na czerwono).
Ostrzeżenie
Luźno dokręć wszystkie 4 śruby o 2 obroty, a następnie dokręć je równomiernie na krzyż, aby uniknąć uszkodzenia procesora.
Po dokręceniu ramki kontaktowej procesora, z tylnej płytki można zerwać taśmę malarską.
Więcej informacji o stosowaniu pasty termoprzewodzącej można znaleźć tutaj.
Delikatnie dokręć śruby, aż obie złapią gwint, a następnie dokręcaj je naprzemiennie do końca.
- Wylot powietrza (wstępnie zmontowany) i wlot powietrza
- Wylot powietrza (Push)
Montaż radiatora zgodnie z kierunkiem przepływu powietrza
Upewnij się, że podłączyłeś wszystkie złącza na płycie głównej,
Do kabla PWM (wszystko w jednym) = 1 wtyczka
Do kabla PWM (sterowanie indywidualne) = wtyczka 3
Upewnij się, że nagłówki są ustawione na PWM zamiast sterowania DC. Aby uzyskać szczegółowe instrukcje, skorzystaj z przewodnika konfiguracji BIOS-u, aby dostosować PWM.
