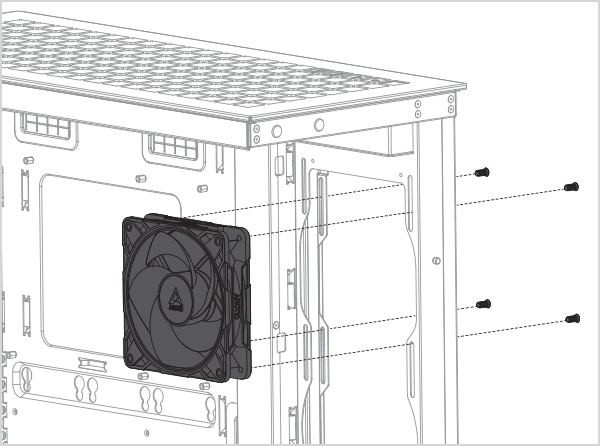

- I ett PC-chassi
- I ett DIY-projekt
Hur använder du din fläkt?

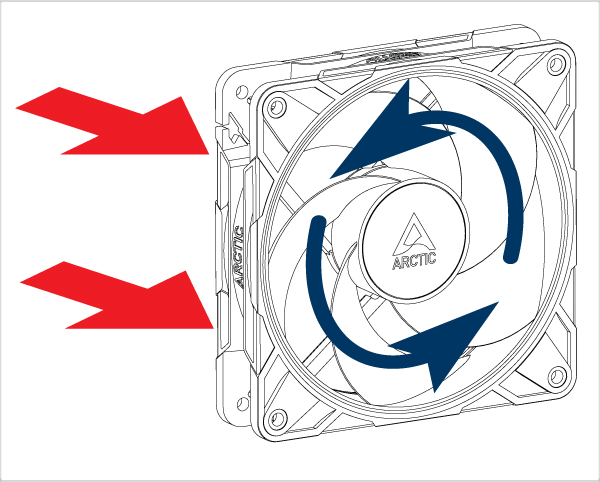

Välj luftflödesriktning
Attention

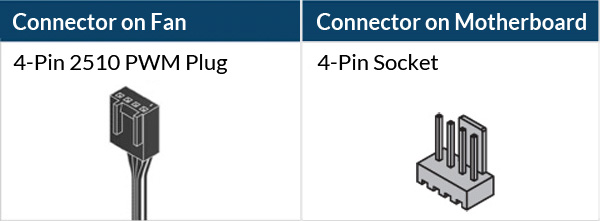

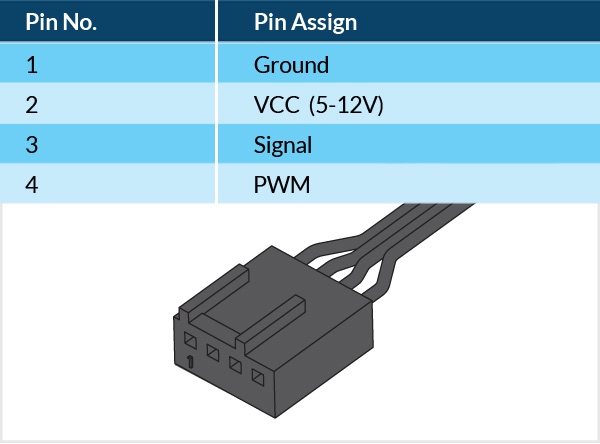

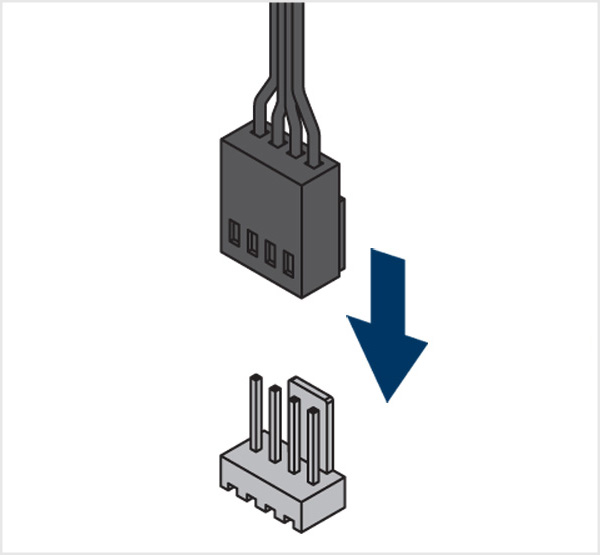

3-stiftsuttag är kompatibelt med 4-stiftskontakt, men fläktens PWM-styrning kommer inte att vara tillgänglig.
Fläkthastigheten avläses endast från Case Fan 1.
Se till att moderkortets fläktuttag kan leverera tillräckligt med ström för flera fläktar. Anslut högst 3 fläktar till ett 1A-uttag, 6 fläktar till ett 2A-uttag och 9 fläktar till ett 3A-uttag. Kontrollera moderkortets specifikationer för mer information.
För att ansluta upp till 10 fläktar, använd ARCTIC Case Fan Hub.

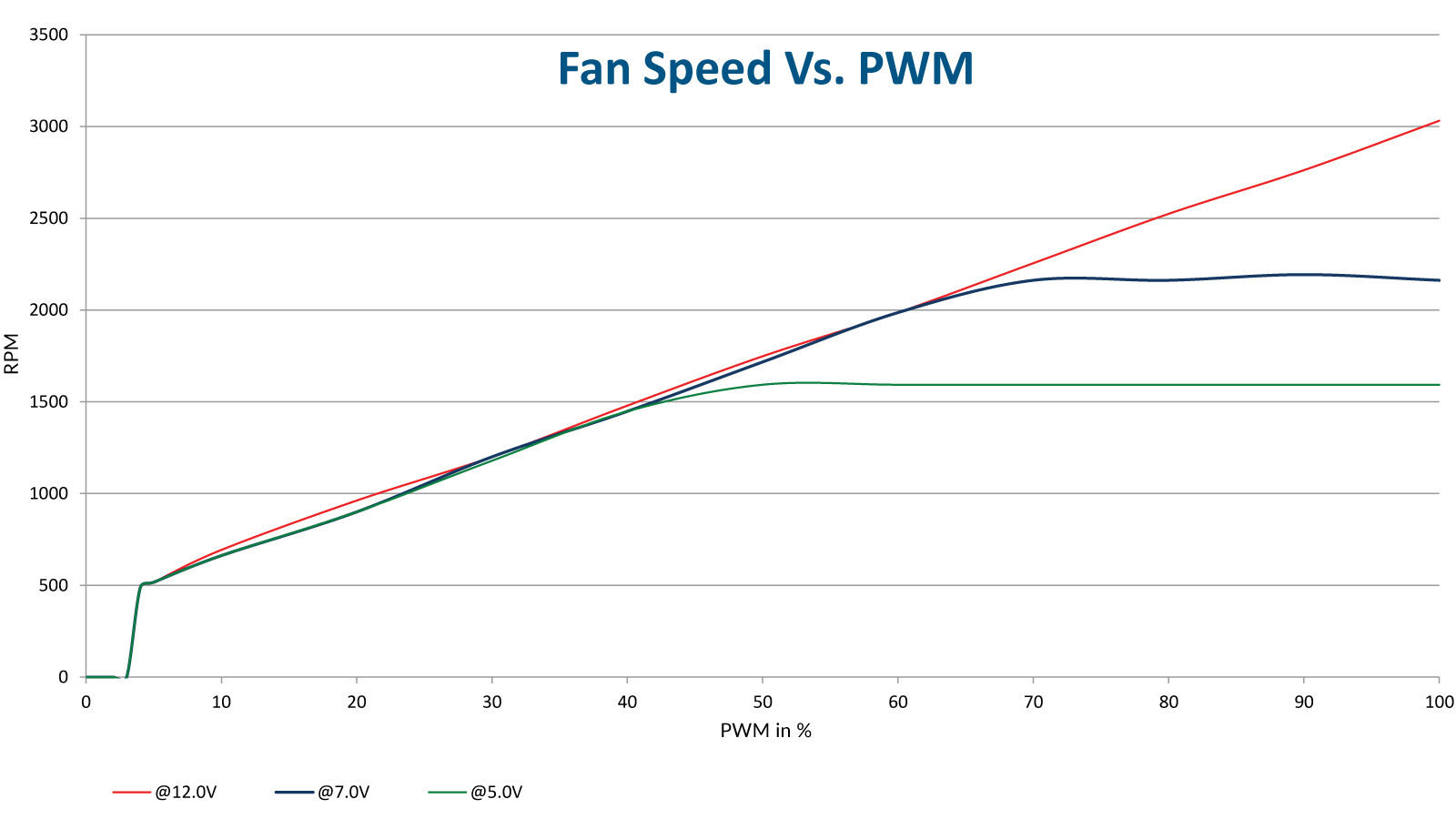

Hastigheten på P12 Pro Reverse kan justeras med hjälp av PWM-signalen från moderkortet. Följ denna procedur för att justera inställningarna på ditt moderkort.
Attention
3-stiftsuttag är kompatibelt med 4-stiftskontakt, men fläktens PWM-styrning kommer inte att vara tillgänglig.
Fläkthastigheten avläses endast från Case Fan 1.
Se till att moderkortets fläktuttag kan leverera tillräckligt med ström för flera fläktar. Anslut högst 3 fläktar till ett 1A-uttag, 6 fläktar till ett 2A-uttag och 9 fläktar till ett 3A-uttag. Kontrollera moderkortets specifikationer för mer information.
För att ansluta upp till 10 fläktar, använd ARCTIC Case Fan Hub.
Hastigheten på P12 Pro Reverse kan justeras med hjälp av PWM-signalen från moderkortet. Följ denna procedur för att justera inställningarna på ditt moderkort.
PWM-frekvens: Målfrekvens 25 kHz, acceptabelt arbetsområde 21 kHz till 28 kHz
Maximal spänning för låg logiknivå: VIL = 0,8 V
Absolut maximal ström: Imax = 5 mA (kortslutningsström)
Absolut maximal spänningsnivå: Vmax = 5,25 V (öppen krets-spänning)
