TP-4

تتميز الوسادات الحرارية ذات الموصلية الحرارية العالية بقدرتها على نقل الحرارة بكفاءة أكبر، مما يُحسّن من أداء التبريد.

كما أن الوسادات الحرارية الأكثر مرونة تسمح بتشكيل أفضل وتملأ الفراغات بشكل أدق، وبالتالي تُحسّن أداء التبريد من خلال زيادة مساحة التلامس لنقل الحرارة، بالإضافة إلى تقليل الضغط الواقع على المكونات الإلكترونية ومنع انحنائها.

قد تتطلب التطبيقات عالية الطاقة (مثل وحدة معالجة الرسومات) استخدام وسادات حرارية ذات موصلية حرارية أعلى. يُرجى اختيار الوسادات الحرارية المناسبة من قائمة منتجاتنا وفقًا لتطبيقاتكم. قائمة المنتجات

قم بقياس مساحة المنطقة التي ترغب في تطبيق المنتج عليها. *** للحصول على تعليمات مفصلة، يرجى مراجعة فئات المنتجات ذات الصلة (مثل شرائح ذاكرة الوصول العشوائي، وM.2، وما إلى ذلك).

يمكنك قص الوسادة الحرارية بالمقص أو سكين متعدد الاستخدامات مع وجود الأغطية البلاستيكية الواقية عليها.

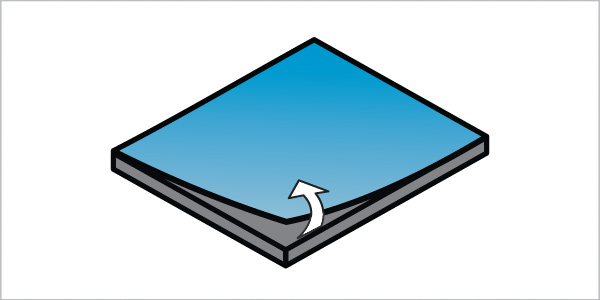

انزع الزاوية باستخدام سكين متعدد الاستخدامات / مقص.

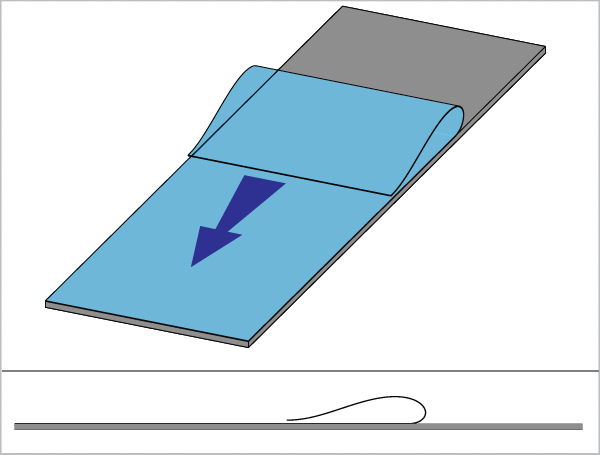

انزع الغطاء الواقي الشفاف عن طريق لفه للخلف بحرص بزاوية 180 درجة.
لا تسحب الوسادة للأعلى.

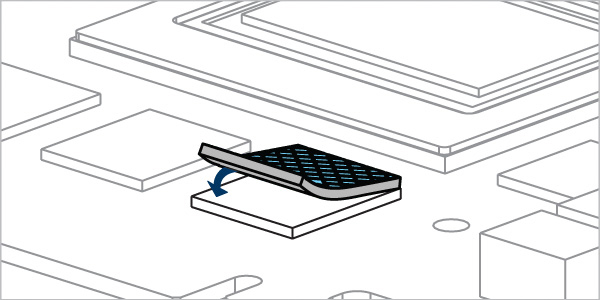

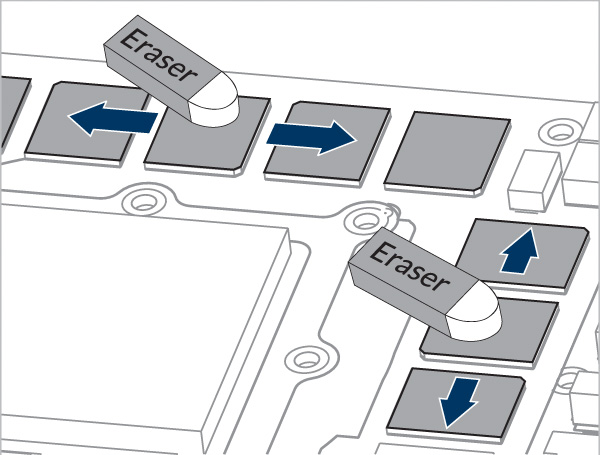

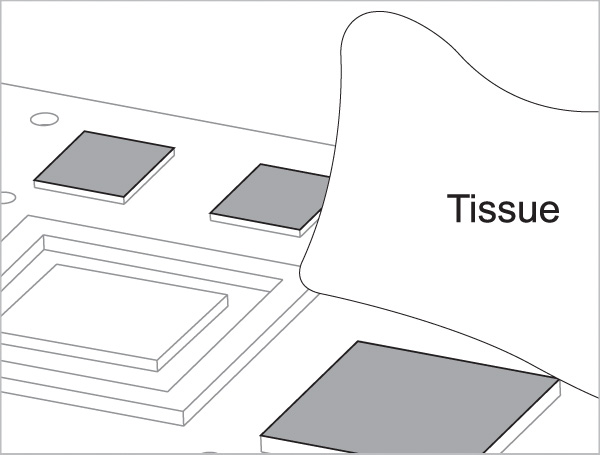

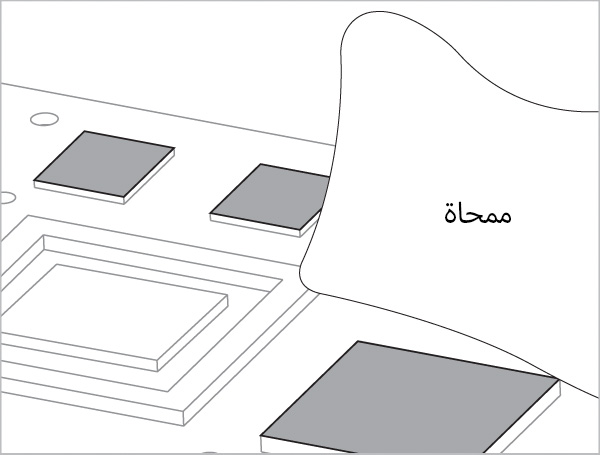

ضع الوسادات الحرارية برفق بدءًا من أحد الأطراف وانتقل تدريجيًا إلى الطرف الآخر.

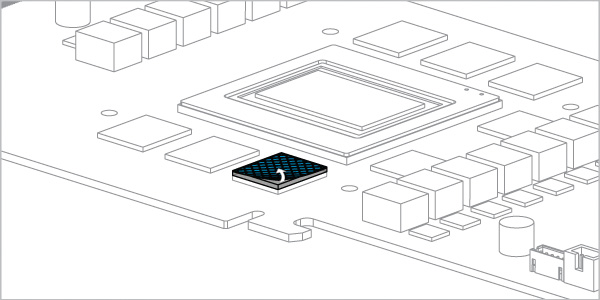

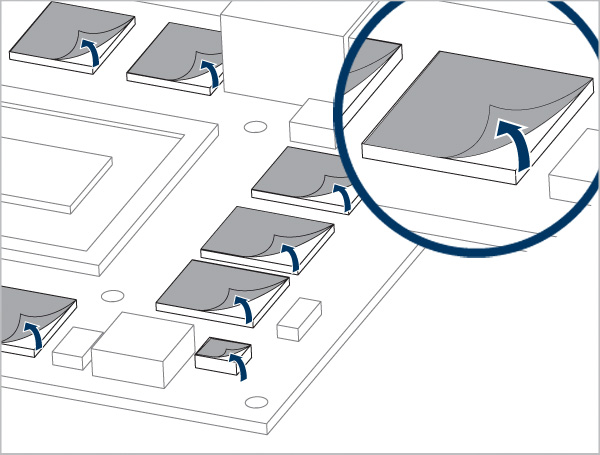

انزع الألواح البلاستيكية ذات الشبكة المعينية وأكمل عملية التجميع المتبقية.

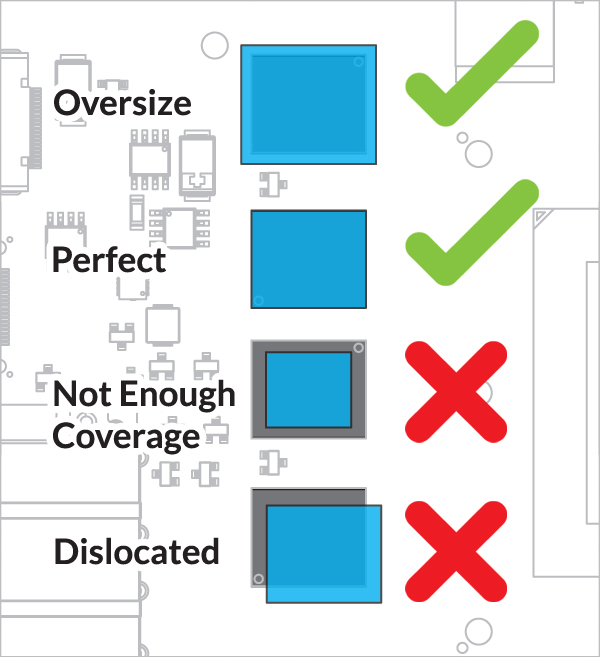

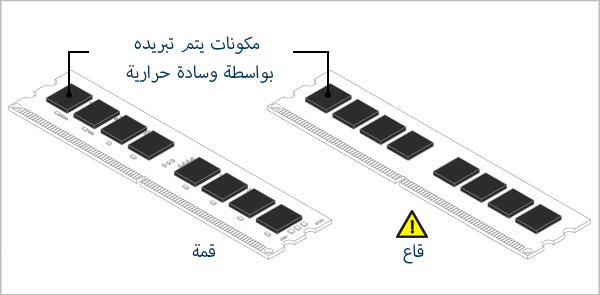

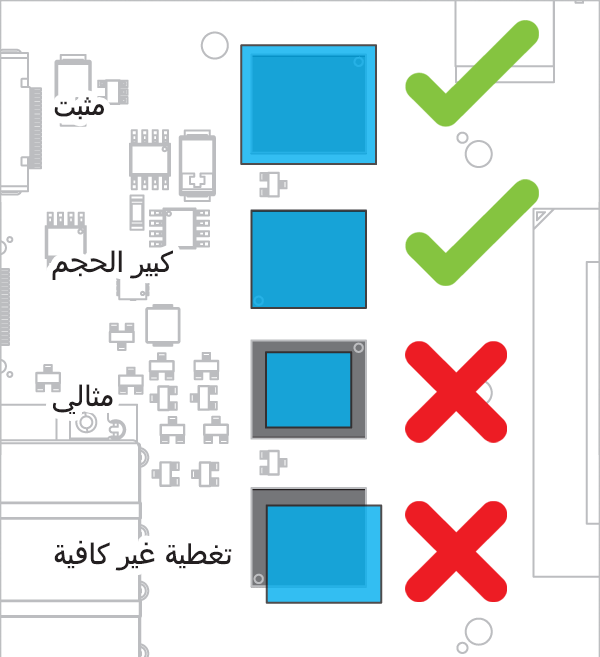

عادةً ما تكون الرقائق هي المنطقة التي تحتاج إلى تبريد. لذلك، من الضروري قصّ وسادة حرارية بطول وعرض كافيين لتغطية جميع هذه الرقائق. أما بالنسبة للسُمك، فاختر وسادات حرارية بنفس سُمك الوسادات الأصلية أو بسُمك أعلى منها بقليل.

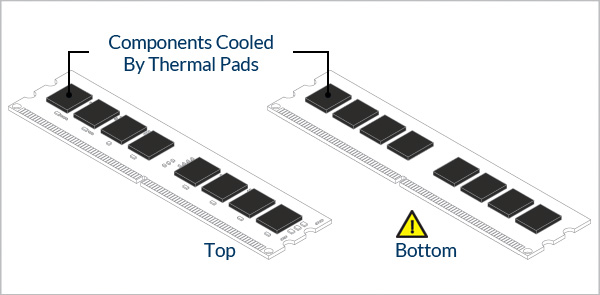

بالنسبة لمعظم شرائح ذاكرة الوصول العشوائي (RAM) ذات الحجم القياسي، يمكنك استخدام وسادة التبريد الحرارية الخاصة بنا (120 × 20 مم) مباشرةً دون الحاجة إلى قصها. إذا لم تتمكن من تغطية جميع الشرائح بقطعة واحدة من وسادة التبريد، فقم بقص قطعة إضافية واستخدمها لتغطية المساحة المتبقية.

بالنسبة لشكل SODIMM، عليك قص وسادة حرارية أقصر طولاً.

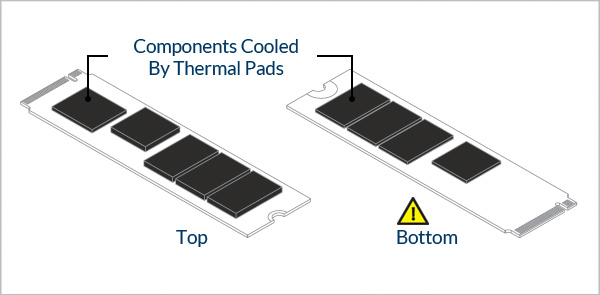

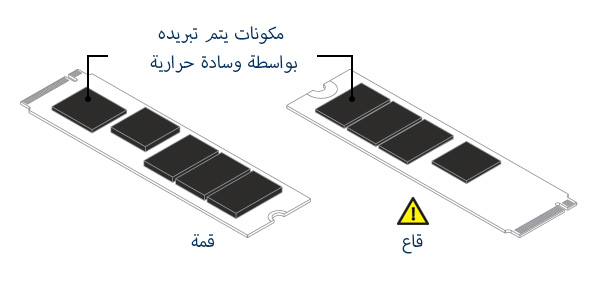

عادةً ما تكون الرقائق هي المنطقة التي تحتاج إلى تبريد. لذلك، من الضروري قصّ وسادة حرارية بطول وعرض كافيين لتغطية جميع هذه الرقائق. أو يمكنك تنزيل وطباعة ملف “M.2 Thermal Pad Standard Cut.pdf” وقصّ الوسادة الحرارية وفقًا لنوع/حجم M.2 الخاص بك (مثل 2230، 2242، 2260، 2280، 22110).

بالنسبة لتقنية M.2، غالبًا ما تختلف أحجام الرقاقات التي تحتاج إلى التبريد باستخدام الوسادة الحرارية والمشتت الحراري. قد تحتاج إلى قصّ قطع متعددة من الوسادة الحرارية بأحجام وسماكات مختلفة لملء جميع هذه الفراغات.

حدد نوع المشتتات الحرارية التي تستخدمها.

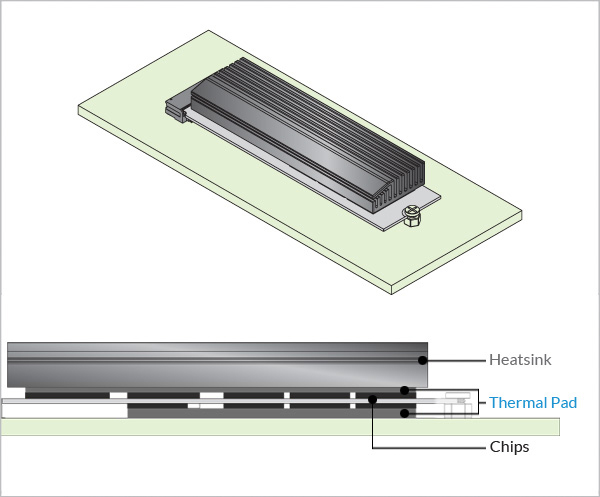

إذا كان جهاز M.2 الخاص بك يأتي مزودًا بمشتت حراري صغير في الأعلى بشكل افتراضي وكنت تقوم فقط باستبدال الوسادات الحرارية القديمة، فيمكنك ببساطة اختيار نفس السماكة أو السماكة التي تقع مباشرة فوق الوسادة القديمة.

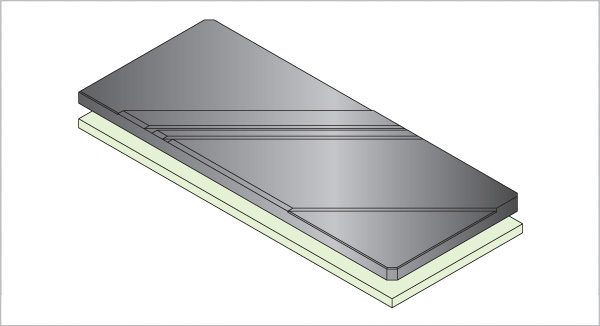

في حالة أخرى، مثلاً عند تركيب وحدة M.2 جديدة على بطاقة توسعة PCIe مزودة بمشتت حراري كبير، فإن نظام التركيب يختلف. لذا، يُنصح باتباع الإرشادات التالية خطوة بخطوة.

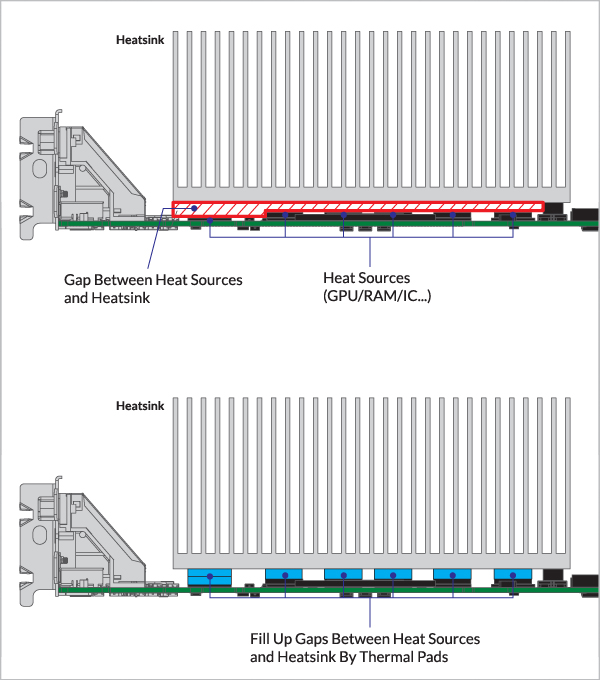

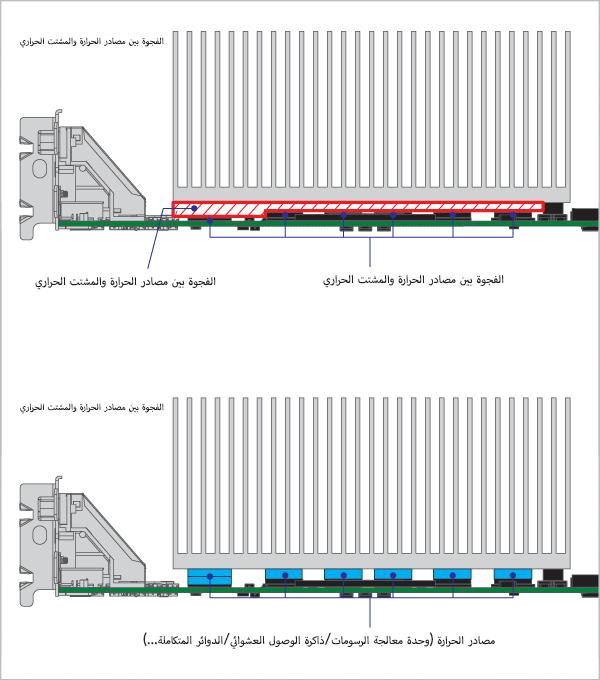

لضمان وجود اتصال كامل بين مصادر الحرارة والمشتت الحراري، فإن أبعاد وسمك الوسادات الحرارية أمر بالغ الأهمية لكفاءة وفعالية التبريد.

للحصول على إرشادات كاملة لاختيار السماكة المناسبة للوسادات الحرارية لجهاز M.2 الخاص بنا، يرجى النقر على "التعليمات التفصيلية" أدناه للحصول على شرح أكثر تفصيلاً.

تعليمات مفصلة

هناك عدة أبعاد حاسمة تؤثر على اختيارك لسمك الوسادات الحرارية:

البعد أ – المسافة بين الشريحة العلوية لجهاز M.2 والمشتت الحراري.

البعد ب – المسافة بين الجزء السفلي من لوحة الدوائر المطبوعة والقاعدة.

تنبيه

قد تلاحظ اختلافًا في سُمك الرقائق. على سبيل المثال، يكون ارتفاع وحدة التحكم (الرقاقة الرمادية) أقل من ارتفاع رقائق الذاكرة (الرقائق السوداء). إذا استخدمتَ وسادة حرارية رقيقة واحدة فقط لوحدة M.2 بأكملها، فقد لا تتمكن من تبريد وحدة التحكم أو الرقائق الرقيقة بشكل كافٍ.

فيما يلي الأبعاد الأساسية التي يمكنك قياسها لتحديد البعدين المذكورين أعلاه:

• T1 – سُمك الشريحة العلوية،
• T2 – سُمك الشريحة السفلية (تجاهل هذا البُعد إذا لم تكن هناك شرائح في الجزء السفلي من M.2 الخاص بك).

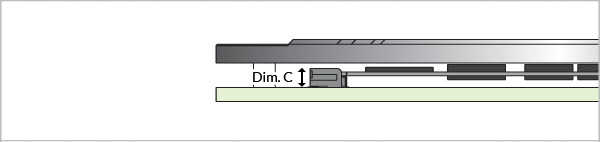

البعد ج – ارتفاع فتحة M.2

يُشير هذا إلى قيمة Dim. B إذا لم تكن هناك رقائق في أسفل منفذ M.2، لأن الفجوة السفلية محدودة بارتفاع منفذ M.2. في حال وجود رقائق على جانبي منفذ M.2، يُمكنك طرح ارتفاع الرقائق من قيمة الفجوة السفلية. يُرجى مراجعة الجدول أدناه للتحقق من القيم المرجعية.

وبالتالي،

• بالنسبة لـ M.2 بدون رقائق سفلية → المسافة السفلية بين لوحة الدوائر
• المطبوعة والقاعدة = البعد B. بالنسبة لـ M.2 مع رقائق سفلية → المسافة السفلية بين الرقائق السفلية والقاعدة = البعد B - T2

ارتفاع فتحة M.2 (مم)	للوحدات ثنائية الجوانب	Dim. B
2.15	لا	0.6
3.1	نعم	1.5
4.1	نعم	2.5

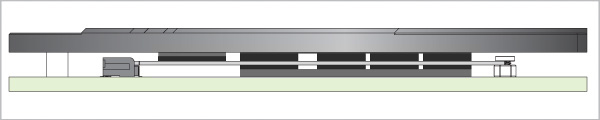

البعد D – ارتفاع دعامات المشتتات الحرارية.

يحد هذا من الفجوة بين المشتت الحراري والرقائق العلوية لوحدة M.2 الخاصة بك. وبما أنك حصلت على البعد بين السطح السفلي للوحة الدوائر المطبوعة M.2 والقاعدة، يمكنك حساب المسافة من السطح العلوي للوحة الدوائر المطبوعة M.2 إلى القاعدة نظرًا لأن سمك لوحة الدوائر المطبوعة ثابت (أي 0.8 مم).

وبالتالي،

• وبالتالي، فإن المسافة العلوية بين الرقائق العلوية والمشتت الحراري = البعد أ = البعد د - البعد ب - 0.8 - T1

بعد الانتهاء من حساب كل من المسافة العلوية والسفلية، حدد سمك الوسادات الحرارية أعلى كل قيمة مباشرةً (أي استخدم وسادة بسمك 1.5 مم لمسافة 1.2 مم).

إذا وجدت الوصف النصي غير واضح، فيُرجى النقر على "دراسة الحالة" أدناه واتباع الإرشادات خطوة بخطوة.

دراسة حالة

أنت بصدد تركيب وحدة M.2 مزودة برقائق على كلا الجانبين في بطاقة توسعة PCIe مزودة بمشتت حراري.

قمت بقياس سمك الرقائق السفلية (T2) وهو 0.85 مم، وارتفاع فتحة M.2 (Dim. C) وهو 4.1 مم. بالرجوع إلى الجدول، نجد أن البعد B يساوي 2.50 مم.

بالتالي، فإن الفجوة السفلية بين الرقائق السفلية والقاعدة = البعد B - سمك الرقائق السفلية (T2) = 2.50 - 0.85 = 1.65 مم.
→ يجب عليك اختيار وسادة بسمك 2 مم أو وضع قطعتين من وسادة بسمك 1 مم فوق بعضهما لملء هذه الفجوة.

بالإضافة إلى ذلك، اكتشفتَ أن رقائق التحكم ورقائق الذاكرة تختلف في سُمكها، حيث T1a = 1 مم و T1b = 1.60 مم. ثم قمتَ بقياس البُعد D (ارتفاع قاعدة المشتت الحراري) = 5.20 مم.

بالتالي، فإن البُعد A1 (الفجوة العلوية لرقائق التحكم) = البُعد D - البُعد B - 0.8 - T1a = 5.20 - 2.50 - 0.8 - 1 = 0.9 مم.
→ يجب عليك استخدام وسادة بسمك 1 مم لملء هذه الفجوة.

بينما، فإن البُعد A2 (الفجوة العلوية لرقائق الذاكرة) = البُعد D - البُعد B - 0.8 - T1b = 5.20 - 2.50 - 0.8 - 1.6 = 0.3 مم.
→ يجب عليك استخدام وسادة بسمك 0.5 مم لملء هذه الفجوة.

في النهاية، ستحصل على وسادة قصيرة بسمك 1 مم لشريحة التحكم العلوية، ووسادة طويلة بسمك 0.5 مم لشرائح الذاكرة، ووسادة طويلة بسمك 2 مم للشرائح السفلية.

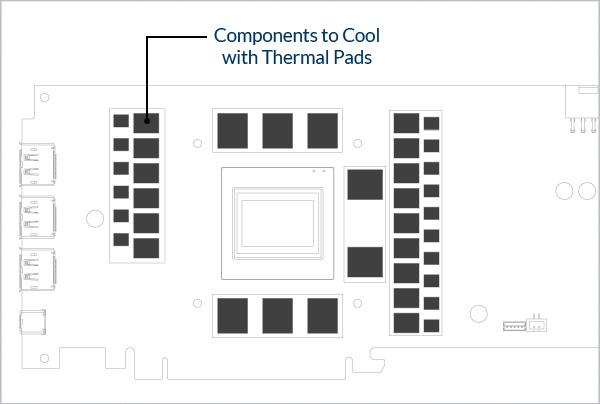

تُعدّ رقائق ذاكرة الوصول العشوائي (RAM) ووحدات تنظيم الجهد (VRMs) المناطق الرئيسية التي تتطلب التبريد باستخدام وسادات حرارية. لذا، من الضروري قصّ وسادة حرارية بطول وعرض كافيين لتغطية جميع هذه الرقائق.

يُنصح بالتحقق بدقة من أماكن وضع الوسادات الحرارية في المبرد الأصلي. ابدأ بالبحث عن إرشادات استخدام الوسادات الحرارية على موقع الشركة المصنّعة للمبرد. إذا لم تجد معلومات مناسبة، يمكنك قياس الوسادة الحرارية القديمة، واختيار وسادة بنفس السماكة وقصّها بنفس الحجم لاستبدالها.

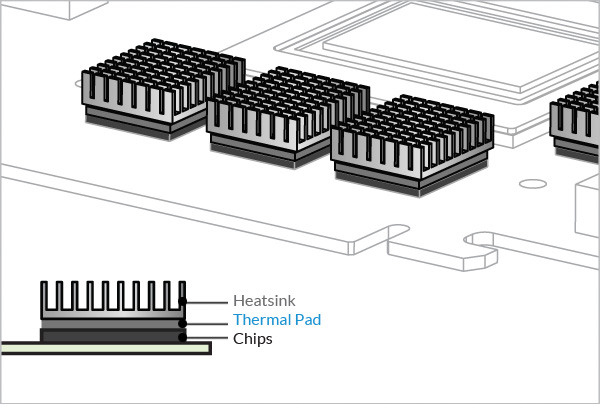

بالنسبة لمشتتات حرارة مجموعة الشرائح، قم بقطعها بنفس حجم الشريحة واستبدل الوسادة الحرارية بينهما.
