製品の真正性を確認する
ご注意：非常に硬度が低いため、保護フィルムを剥がす際は注意が必要です。薄いパッドが破れないように、カッターナイフを使ってプラスチックフィルムを剥がすことをお勧めします。

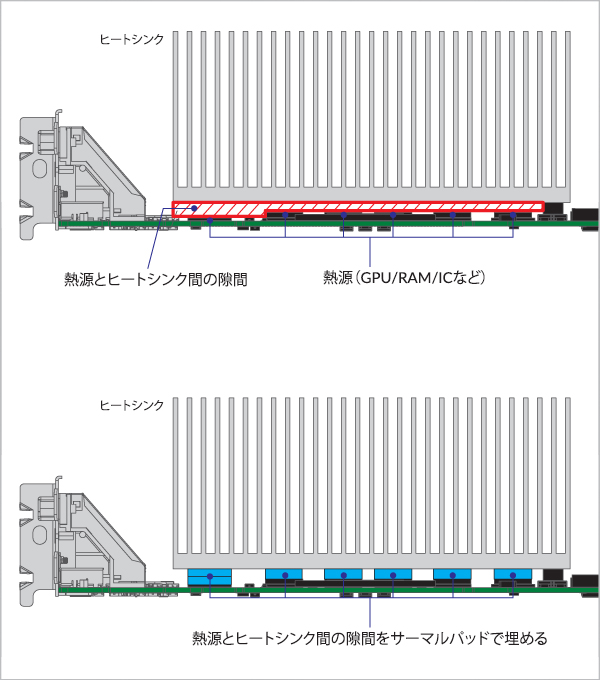

サーマルパッドを使用する目的は、熱源（GPU、RAM、ICチップなど）とヒートシンクの間の隙間を埋めることです。
隙間を埋めて表面を完全に覆うためには、隙間の長さに合わせて適切な厚さのサーマルパッドを選択することが重要です。例えば、1.2mmの隙間には1.5mm厚のパッドを1枚、2.6mmの隙間には1.5mm厚のパッドを2枚重ねて使用する必要があります。
隙間が3mmを超える場合は、設計を見直すことをお勧めします。サーマルパッドは小さな隙間を埋めるために使用されるものであり、大きな隙間には適していません。
隙間がほとんどない場合（つまり0.2mm未満の場合）、代わりに熱伝導グリースを使用することをお勧めします。
サーマルパッドの性能に影響を与える要因
熱伝導率の高いサーマルパッドは、より効率的に熱を伝達できるため、冷却性能が向上します。
柔らかいサーマルパッドは変形しやすく、隙間を埋めやすいため、熱伝達のための接触面積が増加し、電子部品にかかる圧力が軽減され、曲がりを防ぐことで冷却性能が向上します。
高出力アプリケーション（GPUなど）では、より高い熱伝導率のサーマルパッドが必要になる場合があります。 アプリケーションに応じて、製品リストから適切な仕様のサーマルパッドを選択してください。 製品リスト
このシリコン製サーマルパッドは、保管期間を延ばすため、密閉容器に入れ、涼しく暗い場所（-10℃～40℃）に保管してください。湿気を避けてください。
以前使用したパッド（装着されている場合）を取り外してください。
取り外したパッドの厚さが、購入したパッドの厚さと同じかどうか確認してください。

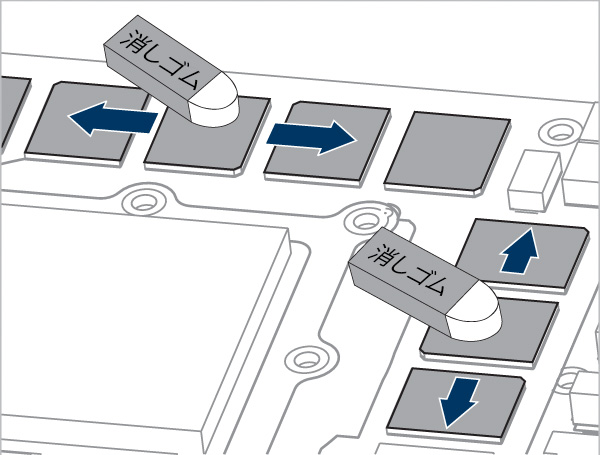

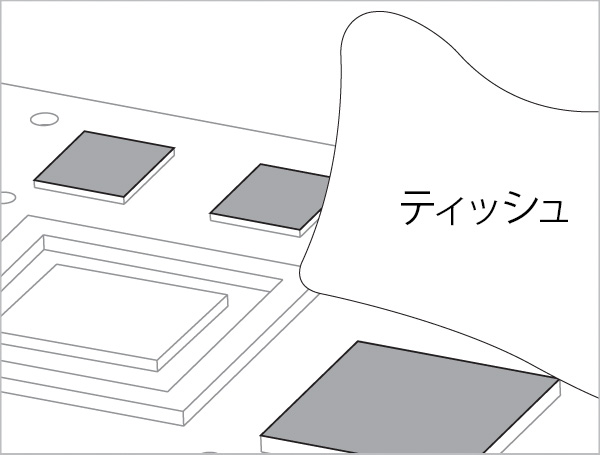

MXクリーナー、消しゴム、マイクロファイバークロス、またはイソプロピルアルコールを少量含ませたペーパータオルで表面をきれいに拭いてください。汚れがあると、接触面積が減少して熱伝導パッドの熱伝導が悪くなるためです。
ご注意：非常に硬度が低いため、保護フィルムを剥がす際は注意が必要です。薄いパッドが破れないように、カッターナイフを使ってプラスチックフィルムを剥がすことをお勧めします。
概要
作業を始める前に、購入したパッドが交換するパッドと同じ厚さであることを再度確認してください。

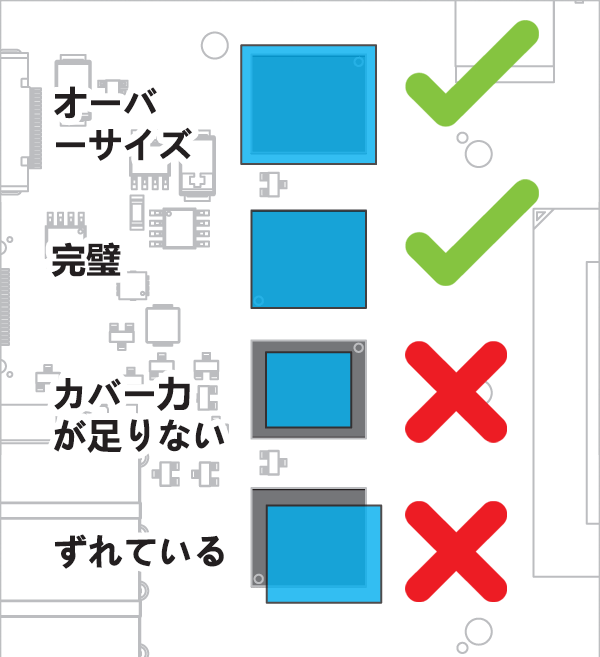

適用したい領域のサイズを測定してください。*** 詳細な手順については、該当する製品カテゴリ（例：RAMスティック、M.2など）をご確認ください。
プラスチック製の保護シートが付いたままでも、ハサミやカッターナイフでサーマルパッドを切断できます。
カッターナイフまたはハサミで角を剥がしてください。
透明な保護シートを、180度の角度でゆっくりと巻き上げて剥がしてください。
パッドを上に引っ張らないでください。
ご注意：非常に硬度が低いため、保護フィルムを剥がす際は注意が必要です。薄いパッドが破れないように、カッターナイフを使ってプラスチックフィルムを剥がすことをお勧めします。
片方の端から始めて、徐々に反対側の端まで、サーマルパッドをそっと貼り付けてください。
菱形の格子状のプラスチックシートをはがし、残りの組み立てを完了してください。
RAMスティック

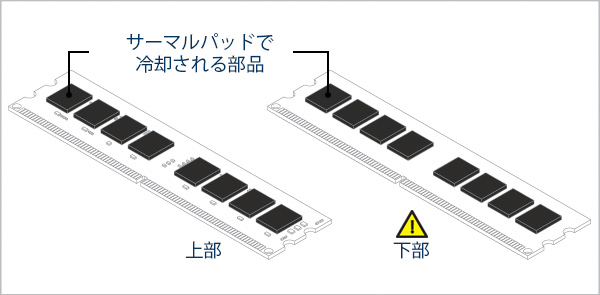

チップは通常、冷却が必要な部分です。そのため、すべてのチップを覆うのに十分な長さと幅のサーマルパッドを切り出すことが不可欠です。厚さについては、純正品と同じか、わずかに厚いサーマルパッドを選択してください。
ほとんどの標準サイズのRAMモジュールであれば、追加のカットなしで当社の120×20mmサーマルパッドをそのまま貼り付けることができます。もし1枚のサーマルパッドで全てのチップを覆いきれない場合は、さらにカットして残りの部分に貼り付けてください。
SODIMMフォームファクターの場合、サーマルパッドを短めにカットする必要があります。
注意
RAMモジュールの底面にチップがある場合は、その面にもサーマルパッドを貼ってください。チップがない場合でも、メモリチップから熱を逃がすのに役立つため、基板にサーマルパッドを貼ることをお勧めします。
M.2 SSD

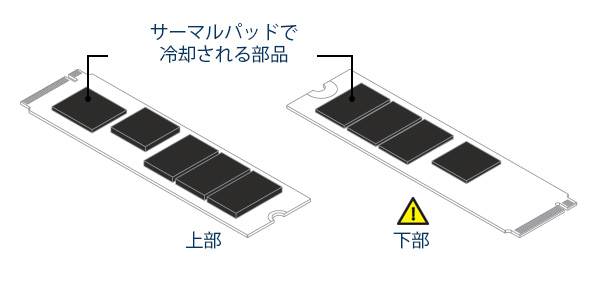

チップは通常、冷却が必要な部分です。そのため、これらのチップすべてを覆うのに十分な長さと幅のサーマルパッドをカットすることが不可欠です。または、「M.2 Thermal Pad Standard Cut.pdf」をダウンロードして印刷し、M.2の種類/サイズ（2230、2242、2260、2280、22110など）に合わせてカットすることもできます。
注意
M.2 SSDの底面にチップがある場合は、その面にもサーマルパッドを貼ることを忘れないでください。チップがない場合でも、M.2 SSDから熱を逃がすのに役立つため、PCBにサーマルパッドを貼ることをお勧めします。

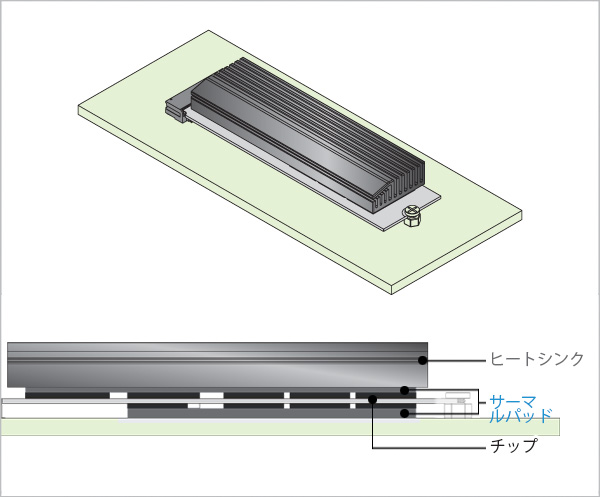

M.2の場合、サーマルパッドとヒートシンクで冷却する必要のあるチップは、高さが異なることがよくあります。そのため、隙間を埋めるために、サイズや厚さの異なる複数のサーマルパッドを切り出す必要があるかもしれません。
使用しているヒートシンクの種類を確認してください。
M.2 SSDにデフォルトで小型のヒートシンクが上部に付いていて、古いサーマルパッドを交換するだけなら、古いものと同じ厚さか、それより少し厚いものを選ぶだけで済みます。
それ以外の場合、例えば大型ヒートシンク付きの新しいM.2をPCIe拡張カードに取り付ける場合などは、取り付け方法が異なります。そのため、以下の手順に従って作業を進めることをお勧めします。
熱源とヒートシンクが完全に接触するようにするためには、サーマルパッドの寸法と厚さが冷却効率と効果に大きく影響します。
M.2 SSDに適した厚さのサーマルパッドを選択するための詳細なガイドラインについては、下記の「詳細な手順」をクリックして、より詳しい説明をご覧ください。
詳細な手順
サーマルパッドの厚さを選ぶ際には、いくつかの重要な要素が影響します。
寸法A – M.2チップの上面とヒートシンク間の隙間
寸法B – PCB底面とベース間の隙間
注意
チップの厚みが均一でない場合があります。例えば、コントローラー（灰色のチップ）の高さは、メモリチップ（黒色のチップ）よりも低くなっています。M.2 スロット全体に薄いサーマルパッドを1枚だけ使用すると、コントローラーや薄いチップを十分に冷却できない可能性があります。
Here are the critical dimensions for you to figure out the two dimensions stated above, you could measure:
- T1 – 上面チップの厚さ
- T2 – 下面チップの厚さ（M.2の底面にチップがない場合は、この寸法は無視してください）
寸法C – M.2スロットの高さ
これは基本的に、M.2スロットの高さによってボトムギャップが制限されるため、M.2スロットの底面にチップがない場合の寸法Bを示します。M.2スロットの両側にチップがある場合は、ボトムギャップの値からチップの高さを差し引くことができます。参考値を確認するには、以下の表を参照してください。
したがって,
- ボトムチップなしのM.2の場合 → PCBとベース間のボトムギャップ = 寸法B
- ボトムチップありのM.2の場合 → ボトムチップとベース間のボトムギャップ = 寸法B – T2
| M.2スロットの高さ（mm） | 両面モジュール用 | Dim. B |
|---|---|---|
| 2.15 | いいえ | 0.6 |
| 3.1 | はい | 1.5 |
| 4.1 | はい | 2.5 |
寸法D – ヒートシンクのスペーサーの高さ。.
これは、ヒートシンクとM.2の上部チップとの間の隙間を制限します。M.2 PCBの底面からベースまでの寸法がわかったので、PCBの厚さが固定されている（つまり0.8 mm）ため、M.2 PCBの上面からベースまでの距離を計算できます。
したがって,
- 上部チップとヒートシンク間の上部ギャップ = 寸法 A = 寸法 D – 寸法 B – 0.8 – T1
上部ギャップと下部ギャップの両方の計算が完了したら、それぞれの値のすぐ上のサーマルパッドの厚さを選択します (たとえば、1.2 mm のギャップには 1.5 mm のパッドを使用します)。
テキストによる説明が理解しにくい場合は、下の「ケーススタディ」をクリックして、手順に沿ってガイドラインに従ってください。
事例研究
ヒートシンク付きの PCIe 拡張カードに、両面にチップが付いた M.2 を取り付けています。
T2 (底面チップの厚さ) = 0.85 mm、Dim. C (M.2 スロットの高さ) = 4.1 mm を測定しました。表を参照すると、Dim. B = 2.50 mm です。
したがって、底面チップとベース間の底面ギャップ = Dim. B – T2 = 2.50 – 0.85 = 1.65 mm です。
→ このギャップを埋めるには、2 mm のパッドを選択するか、1 mm 厚のパッドを 2 枚重ねる必要があります。
さらに、コントローラチップとメモリチップの厚さが異なり、T1a = 1 mm、T1b = 1.60 mm であることがわかりました。次に、寸法 D (ヒートシンクのスタンドオフの高さ) = 5.20 mm を測定しました。
したがって、寸法 A1 (コントローラチップの上部ギャップ) = 寸法 D – 寸法 B – 0.8 – T1a = 5.20 – 2.50 – 0.8 – 1 = 0.9 mm となります。
→ このギャップを埋めるには、厚さ 1 mm のパッドを使用する必要があります。
一方、寸法 A2 (メモリチップの上部ギャップ) = 寸法 D – 寸法 B – 0.8 – T1b = 5.20 – 2.50 – 0.8 – 1.6 = 0.3 mm となります。
→ このギャップを埋めるには、厚さ 0.5 mm のパッドを使用する必要があります。
最終的に、上面コントローラチップ用の厚さ1mmの短いパッド、メモリチップ用の厚さ0.5mmの長いパッド、そして下面チップ用の厚さ2mmの長いパッドが完成します。
グラフィックカード

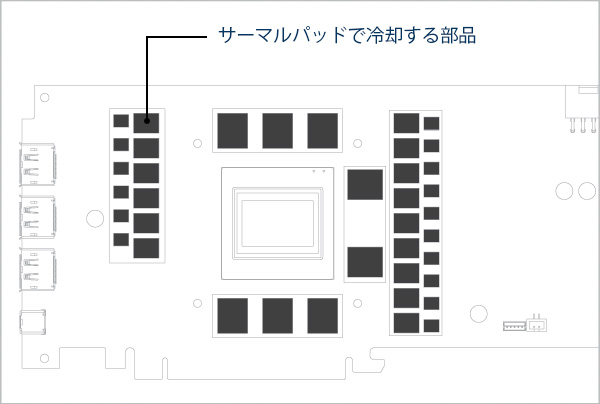

RAMチップとVRMは、サーマルパッドによる冷却が必要な主要な部分です。そのため、これらのチップすべてを覆うのに十分な長さと幅のサーマルパッドをカットすることが不可欠です。
まず、純正クーラーがサーマルパッドをどこに貼っているかを注意深く確認することをお勧めします。次に、クーラーのメーカーのウェブサイトでサーマルパッドのガイドラインを探してみてください。関連情報がない場合は、古いサーマルパッドを測定し、同じ厚さで同じサイズにカットして交換することもできます。

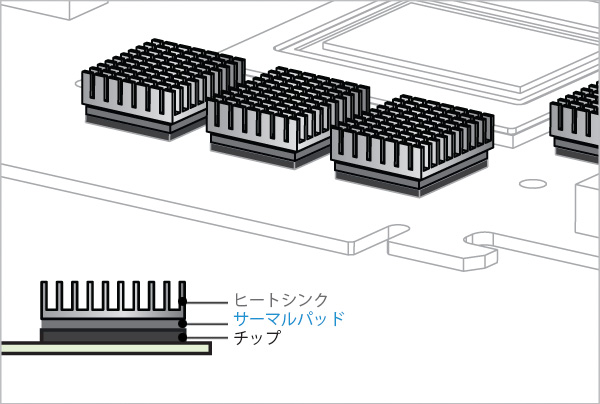

チップセット用ヒートシンク
チップセットのヒートシンクについては、チップと同じサイズにカットし、その間に挟んでいるサーマルパッドを交換してください。
