Para comprobar la compatibilidad de su placa base, siga este enlace.

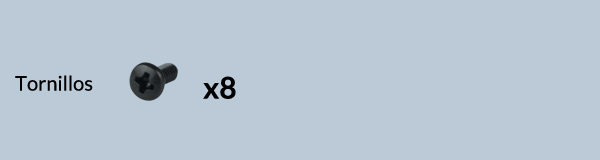

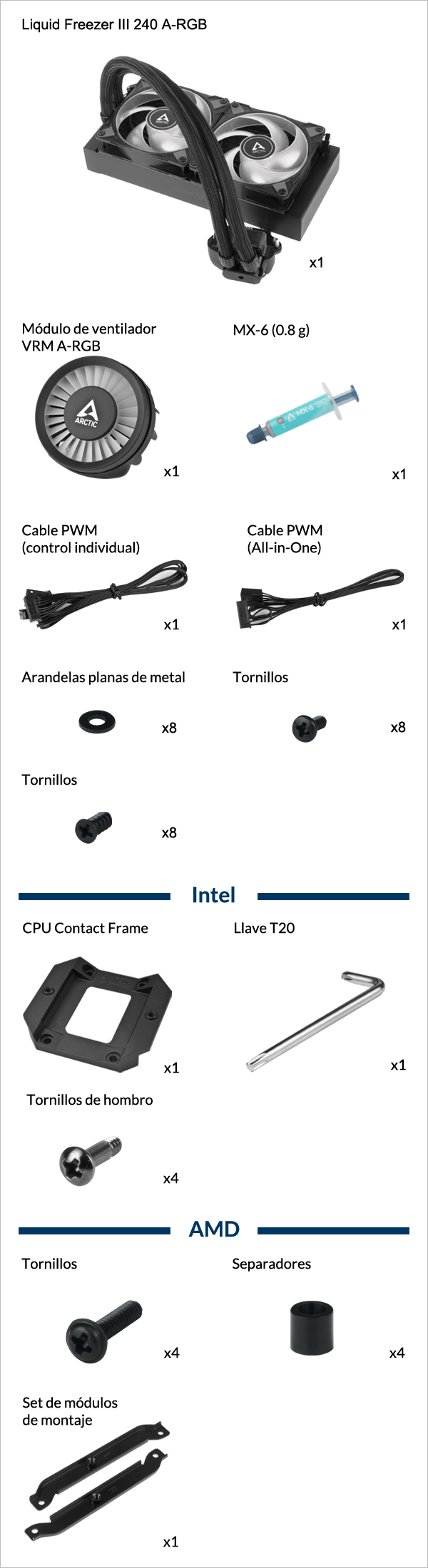

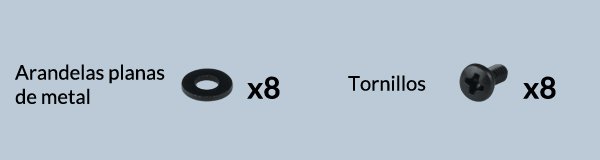

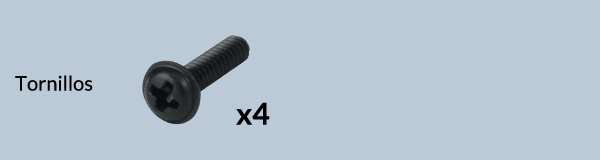

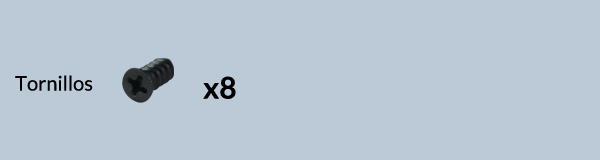

Destornillador Phillips PH2

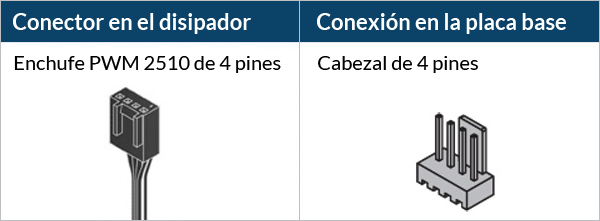

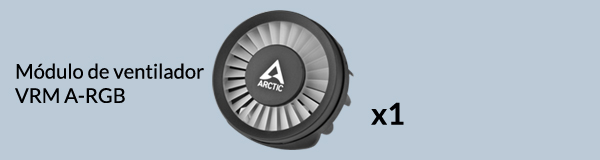

Único conector de cable PWM para el control simultáneo de la bomba, VRM y las velocidades del ventilador del radiador, así como la supervisión de la velocidad la bomba.
Cable PWM con tres conectores para el control individual y la supervisión de la velocidad de la bomba / ventilador VRM / ventilador del radiador.
Se necesitan 3 x 4-Pin Header en la placa base
Note: The reported speed for the pump is 50% higher than the real speed.
(i.e. 1500 RPM reported speed = 1000 RPM real speed)
Steve de GamersNexus explica los errores que debes evitar al montar un sistema AIO de refrigeración líquida en la caja del PC.
El vídeo mostrado ha sido producido por GamersNexus, ARCTIC ha sido autorizado a utilizarlo por GamersNexus
Riesgo de ruidos de burbujas

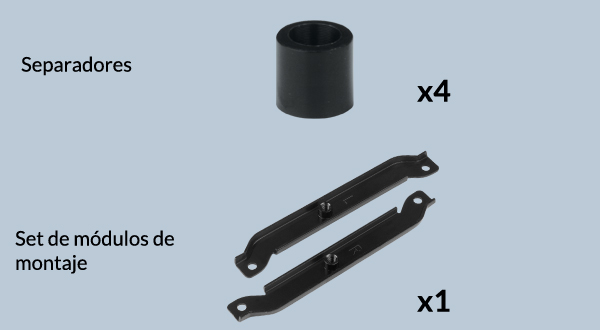

Instale los módulos de montaje sólo en esta orientación
Para saber más sobre la aplicación de pastas térmicas, haga clic aquí.
Para AM4: El montaje offset deja partes del disipador visibles; esto es intencionado, ya que el hotspot de la CPU está descentrado, pero perfectamente cubierto.
Por favor, asegúrese de enchufar todos los conectores de la placa base,
Para All-in-One = 1 enchufe
Para control individual = 3 enchufes
Por favor, asegúrese de que los cabezales están configurados para PWM en lugar de control DC. Para obtener instrucciones detalladas, por favor siga la guía de configuración de BIOS a continuación.

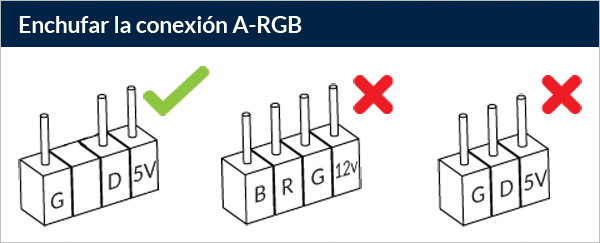

Para aprovechar al máximo su producto A-RGB, consulte esta Guía de configuración A-RGB.
Destornillador Phillips PH2

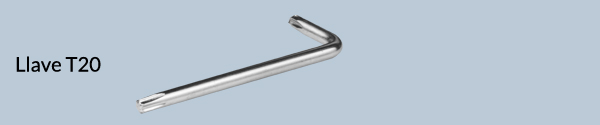

Llave inglesa T20 (incluida en el paquete)
Único conector de cable PWM para el control simultáneo de la bomba, VRM y las velocidades del ventilador del radiador, así como la supervisión de la velocidad la bomba.
Cable PWM con tres conectores para el control individual y la supervisión de la velocidad de la bomba / ventilador VRM / ventilador del radiador.
Se necesitan 3 x 4-Pin Header en la placa base
Note: The reported speed for the pump is 50% higher than the real speed.
(i.e. 1500 RPM reported speed = 1000 RPM real speed)
Steve de GamersNexus explica los errores que debes evitar al montar un sistema AIO de refrigeración líquida en la caja del PC.
El vídeo mostrado ha sido producido por GamersNexus, ARCTIC ha sido autorizado a utilizarlo por GamersNexus
Riesgo de ruidos de burbujas
Fije la placa posterior del zócalo de una de las dos formas que se muestran a continuación, en función del estado de su placa base.
Coloque una base gruesa (por ejemplo, el cartón interior del embalaje) debajo de la placa posterior de la base para apoyarla sobre una superficie plana y horizontal.
Abra el mecanismo de carga independiente (ILM), alinee y coloque la CPU en el zócalo.
Conserve las piezas desmontadas para volver a montarlas en el futuro. El ILM debe ser reinstalado si la placa base va a ser devuelta para servicio o garantía.
El marco de contacto de la CPU está diseñado para ser compatible con las CPU LGA1851 y LGA1700. Seleccione a continuación para ver la compatibilidad de su CPU.
Alinee la CPU en el medio del recorte en el marco de contacto de la CPU, debe haber espacios (resaltados en rojo) en el lado izquierdo y derecho de la CPU.
Alinee la CPU con el borde superior del recorte en el marco de contacto de la CPU, debe haber un espacio (resaltado en rojo) debajo de la CPU.
Atornille los 4 tornillos con 2 vueltas. A continuación, apriételos uniformemente en cruz para evitar dañar la CPU.
La base puede retirarse después de apretar el CPU-Contact Frame.
Aplique cinta adhesiva en la parte posterior de la placa base para fijar la placa posterior del zócalo. Coloque la caja del PC plana sobre una superficie horizontal.
Abra el mecanismo de carga independiente (ILM), alinee y coloque la CPU en el zócalo.
Conserve las piezas desmontadas para volver a montarlas en el futuro. El ILM debe ser reinstalado si la placa base va a ser devuelta para servicio o garantía.
El marco de contacto de la CPU está diseñado para ser compatible con las CPU LGA1851 y LGA1700. Seleccione a continuación para ver la compatibilidad de su CPU.
Alinee la CPU en el medio del recorte en el marco de contacto de la CPU, debe haber espacios (resaltados en rojo) en el lado izquierdo y derecho de la CPU.
Alinee la CPU con el borde superior del recorte en el marco de contacto de la CPU, debe haber un espacio (resaltado en rojo) debajo de la CPU.
Atornille los 4 tornillos con 2 vueltas. A continuación, apriételos uniformemente en cruz para evitar dañar la CPU.
La cinta adhesiva fijada a la placa posterior puede retirarse después de fijar el CPU-Contact Frame.
Para saber más sobre la aplicación de pastas térmicas, haga clic aquí.
Por favor, asegúrese de enchufar todos los conectores de la placa base,
Para All-in-One = 1 enchufe
Para control individual = 3 enchufes
Por favor, asegúrese de que los cabezales están configurados para PWM en lugar de control DC. Para obtener instrucciones detalladas, por favor siga la guía de configuración de BIOS a continuación.
Para aprovechar al máximo su producto A-RGB, consulte esta Guía de configuración A-RGB.
