Pour vérifier la compatibilité de votre carte mère, veuillez suivre ce lien.
Tournevis à tête Philips PH2
>Câble PWM à connecteur unique pour le contrôle simultané de la vitesse de la pompe, du VRM et du ventilateur du radiateur, ainsi que pour la surveillance de la vitesse du pompe.
Câble PWM avec trois connecteurs pour le contrôle et la surveillance individuels de la vitesse de la pompe, du ventilateur VRM et du ventilateur du radiateur.
3 connecteurs à 4 broches sur la carte mère requis
Note: The reported speed for the pump is 50% higher than the real speed.
(i.e. 1500 RPM reported speed = 1000 RPM real speed)
Steve deGamersNexus vous explique les erreurs à éviter lors de l'assemblage de votre système de refroidissement par eau tout-en-un dans le boîtier de votre PC.
La vidéo présentée est produite par GamersNexus et ARCTIC a été autorisée à l'utiliser par GamersNexus.
Risque de bruit de bulles
Installez les modules de montage uniquement dans cette orientation
Cliquer ici pour en savoir plus sur l’application des pâtes thermiques.
Pour AM4 : Le montage offset laisse des parties du dissipateur de chaleur visibles ; c'est intentionnel, car le hotspot du CPU est décentré, mais parfaitement couvert.
Branchez bien tous les connecteurs sur la carte mère,
Pour All-in-One = 1 prise
Pour Commande individuelle = 3 prises
Veillez à ce que les headers soient réglés sur PWM au lieu de DC. Pour des instructions détaillées, veuillez suivre le guide de configuration BIOS ci-dessous.

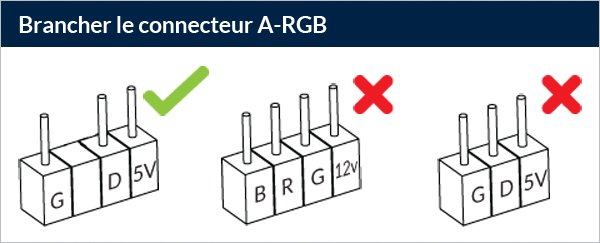

Pour profiter pleinement de votre produit A-RGB, veuillez consulter ce guide de configuration A-RGB.
Tournevis à tête Philips PH2
T20 Torx Screwdriver(included in packaging)
>Câble PWM à connecteur unique pour le contrôle simultané de la vitesse de la pompe, du VRM et du ventilateur du radiateur, ainsi que pour la surveillance de la vitesse du pompe.
Câble PWM avec trois connecteurs pour le contrôle et la surveillance individuels de la vitesse de la pompe, du ventilateur VRM et du ventilateur du radiateur.
3 connecteurs à 4 broches sur la carte mère requis
Note: The reported speed for the pump is 50% higher than the real speed.
(i.e. 1500 RPM reported speed = 1000 RPM real speed)
Steve deGamersNexus vous explique les erreurs à éviter lors de l'assemblage de votre système de refroidissement par eau tout-en-un dans le boîtier de votre PC.
La vidéo présentée est produite par GamersNexus et ARCTIC a été autorisée à l'utiliser par GamersNexus.
Risque de bruit de bulles
En fonction de la carte mère, fixer la plaque arrière du socket de l’une des deux manières indiquées ci-dessous.
Placer un rembourrage épais (une carte d’intérieur d’emballage par exemple) sous la plaque arrière du socket pour le soutenir grâce à une surface plane et horizontale.
Ouvrir le mécanisme de chargement indépendant (ILM), aligner et placer le processeur dans le socket
Conserver les pièces démontées pour les réassembler ultérieurement. L’ILM doit être réinstallé si la carte mère doit être renvoyée pour réparation ou garantie.
Le cadre de contact du processeur est conçu pour être compatible avec les processeurs LGA1851 et LGA1700, sélectionnez ci-dessous pour voir la compatibilité de votre processeur.
Alignez le processeur au milieu de la découpe du cadre de contact du processeur. Il doit y avoir des espaces (surlignés en rouge) sur les côtés gauche et droit du processeur.
Alignez le processeur sur le bord supérieur de la découpe du cadre de contact du processeur. Il doit y avoir un espace (surligné en rouge) sous le processeur.
Enfoncez légèrement les 4 vis en effectuant 2 tours avant de les serrer selon un schéma croisé de manière uniforme pour ne pas endommager le processeur.
Le rembourrage épais peut être retiré une fois que le cadre de contact du processeur est correctement resserré.
Appliquer du ruban adhésif à l’arrière de la carte mère pour fixer la plaque arrière du socket. Poser le boîtier de l’ordinateur à plat sur une surface horizontale.
Ouvrir le mécanisme de chargement indépendant (ILM), aligner et placer le processeur dans le socket
Conserver les pièces démontées pour les réassembler ultérieurement. L’ILM doit être réinstallé si la carte mère doit être renvoyée pour réparation ou garantie.
Le cadre de contact du processeur est conçu pour être compatible avec les processeurs LGA1851 et LGA1700, sélectionnez ci-dessous pour voir la compatibilité de votre processeur.
Alignez le processeur au milieu de la découpe du cadre de contact du processeur. Il doit y avoir des espaces (surlignés en rouge) sur les côtés gauche et droit du processeur.
Alignez le processeur sur le bord supérieur de la découpe du cadre de contact du processeur. Il doit y avoir un espace (surligné en rouge) sous le processeur.
Enfoncez légèrement les 4 vis en effectuant 2 tours avant de les serrer selon un schéma croisé de manière uniforme pour ne pas endommager le processeur.
Le ruban adhésif appliqué sur la plaque arrière peut être retiré une fois que le cadre de contact du processeur est bien resserré.
Cliquer ici pour en savoir plus sur l’application des pâtes thermiques.
Branchez bien tous les connecteurs sur la carte mère,
Pour All-in-One = 1 prise
Pour Commande individuelle = 3 prises
Veillez à ce que les headers soient réglés sur PWM au lieu de DC. Pour des instructions détaillées, veuillez suivre le guide de configuration BIOS ci-dessous.
Pour profiter pleinement de votre produit A-RGB, veuillez consulter ce guide de configuration A-RGB.
