Pour vérifier la compatibilité de votre carte mère, veuillez suivre ce lien
Outils nécessaires
Tournevis Torx T30
Comment (ne pas) installer son système de refroidissement liquide tout-en-un ?
Steve de GamersNexus vous explique les erreurs à éviter lors de l'assemblage de votre système de refroidissement liquide tout-en-un (AIO) dans votre boîtier PC.
La vidéo présentée est produite indépendamment par GamersNexus ; ARCTIC a été autorisé à l'utiliser par GamersNexus.
Radiateur sous la pompe
Radiateur au-dessus de la pompe
Risque de bruit de bulles

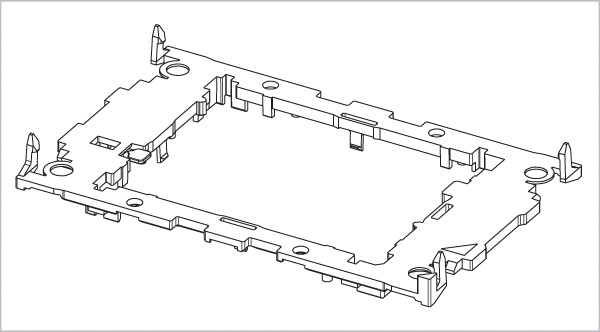

Veuillez noter que l'installation d'un processeur et d'un dissipateur thermique LGA4677/LGA4710 nécessite un support de processeur en plastique, tel que celui illustré ci-dessus. Ces supports sont fournis avec les processeurs et les cartes mères vendus en boîte et disponibles séparément auprès des partenaires commerciaux d'Intel pour les processeurs au format plateau.
Attention
Veuillez retirer le cache-poussière avec précaution et vérifier l'orientation du connecteur. Examinez-le attentivement et assurez-vous que les broches sont intactes. Un connecteur endommagé peut empêcher le démarrage du système.

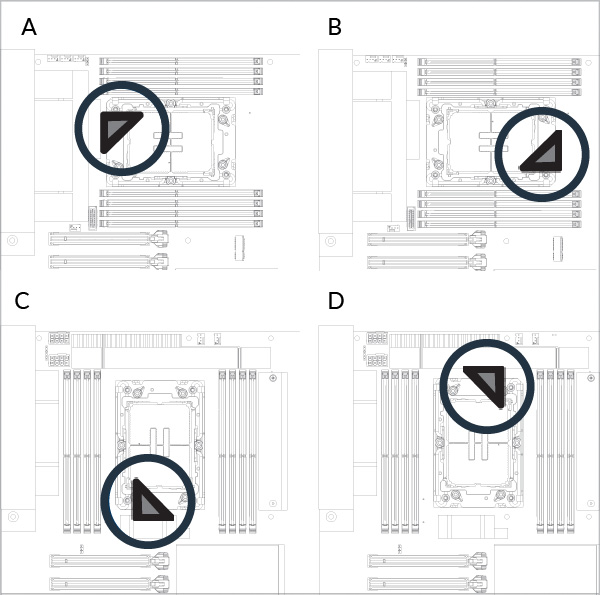

Vérifiez l'orientation de votre prise.
Assurez-vous que toutes les languettes de verrouillage sont correctement fixées à la glacière..

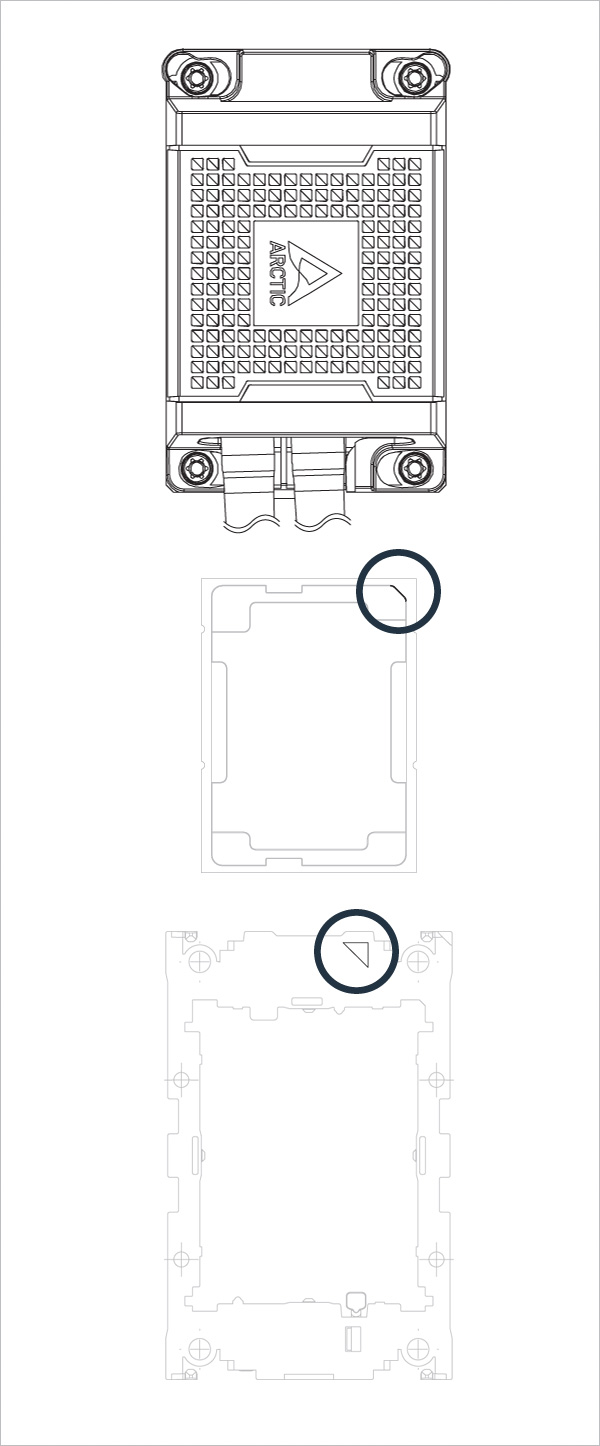

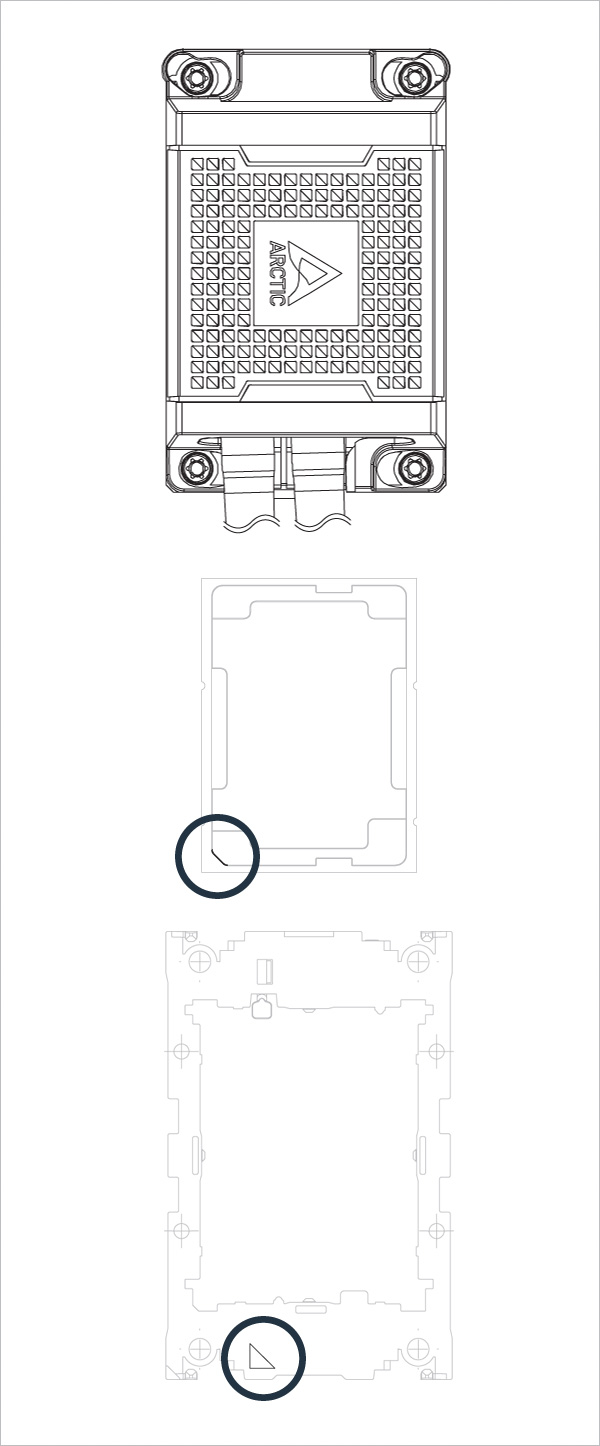

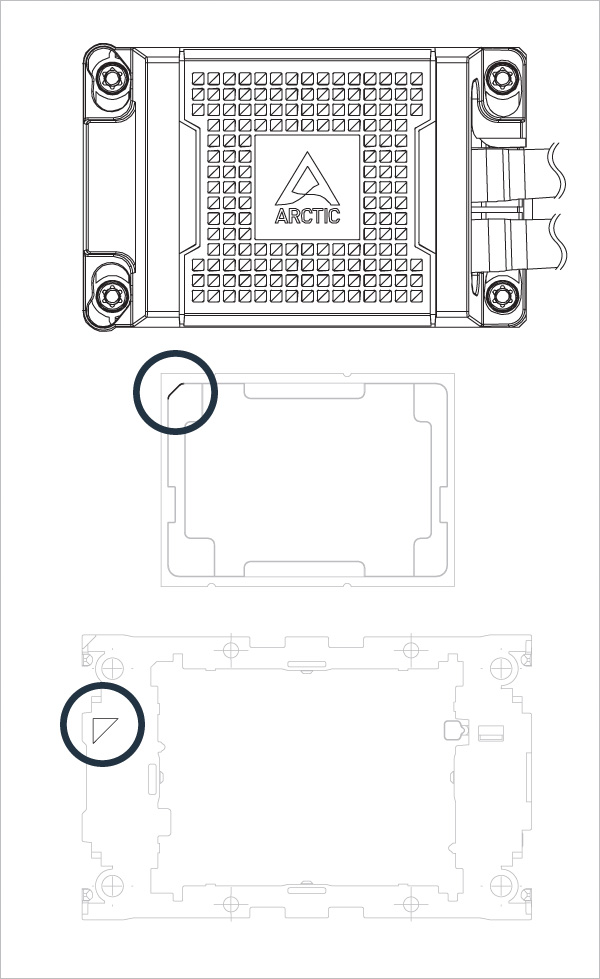

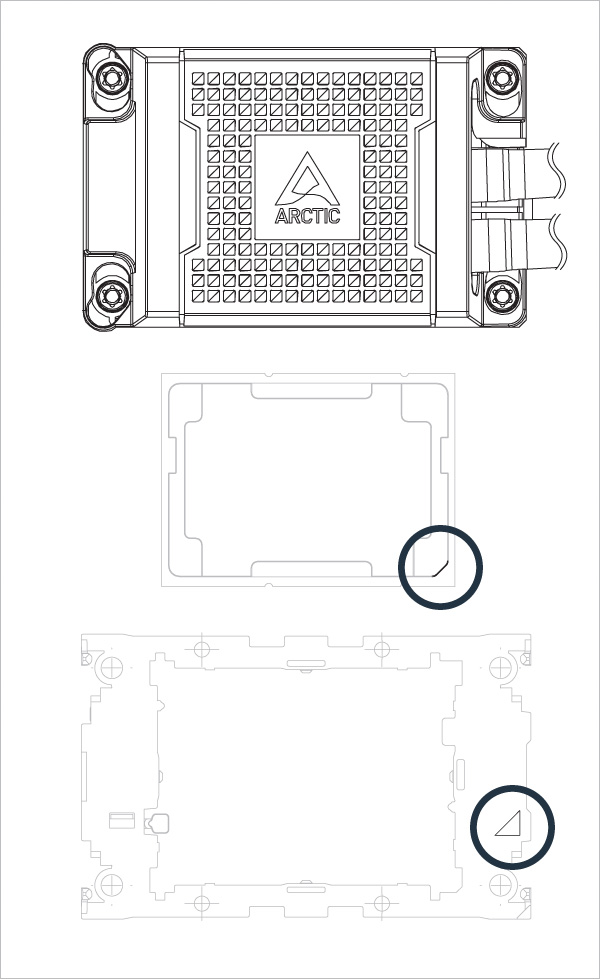

Alignez le marquage Pin1 du support CPU avec le marquage Pin1 du CPU.
Assurez-vous que toutes les languettes de verrouillage sont correctement fixées au processeur.
Avertissement
Des languettes de verrouillage mal fixées peuvent entraîner la chute du processeur et endommager ce dernier ou la carte mère.
Suivre l'ordre 1 → 2 → 3 → 4, 3 tours par écrou.
- Échappement et admission d'air
- Échappement d'air (extraction)
Installation du radiateur selon le sens du flux d'air
Veuillez vous assurer que les connecteurs sont configurés en mode PWM et non en mode CC. Pour des instructions détaillées, veuillez consulter le guide de configuration du BIOS pour régler le mode PWM.
