- Dans un PC
- Dans un projet DIY
Comment utilisez-vous votre ventilateur ?
Montage du ventilateur
Choisir la direction du flux d'air

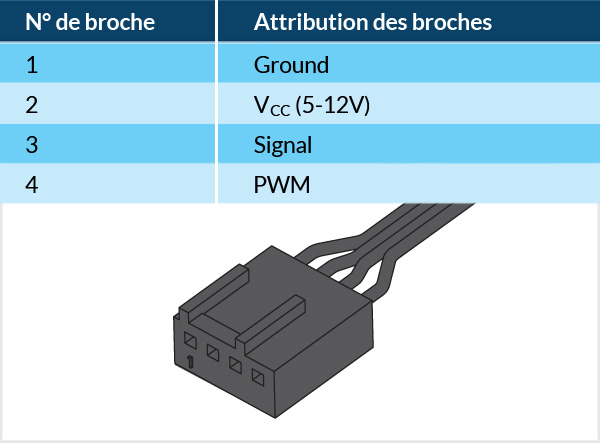

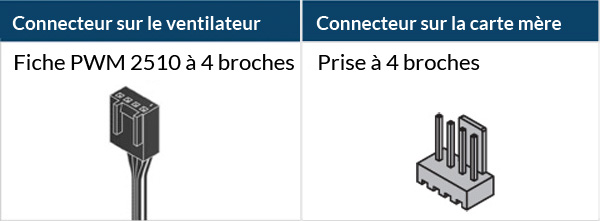

Connecter le ventilateur
Attention
La prise à 3 broches est compatible avec la prise à 4 broches, mais le contrôle PWM du ventilateur ne sera pas disponible.
Contrôle du ventilateur
La vitesse du P14 Pro peut être ajustée en utilisant le signal PWM de la carte mère. Veuillez suivre cette procédure pour ajuster les paramètres de votre carte mère.
Montage du ventilateur
Connecter le ventilateur
Contrôle du ventilateur
Fréquence PWM : Fréquence cible 25 kHz, plage opérationnelle acceptable 21 kHz à 28 kHz
Tension maximale pour le niveau logique bas : VIL = 0.8 V
Courant maximal absolu : Imax = 5 mA (courant de court-circuit)
Niveau de tension maximal absolu : Vmax = 5.25 V (tension en circuit ouvert)
