Montage du ventilateur

Choisir la direction du flux d'air

Montage dans un boîtier PC

Mounting in a DIY Project

Schéma de montage

Télécharger au format PDF
Connecter le ventilateur

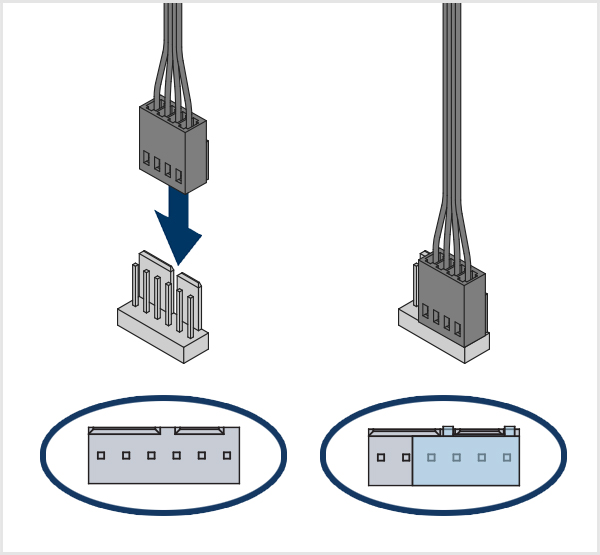

Dans un PC

Attention

La prise à 3 broches est compatible avec la prise à 4 broches, mais le contrôle PWM du ventilateur ne sera pas disponible.

Dans un projet DIY

Contrôle du ventilateur

Dans un PC

La vitesse du S4028-6k peut être ajustée en utilisant le signal PWM de la carte mère. Veuillez suivre cette procédure pour ajuster les paramètres de votre carte mère.

Pour contrôler plus de 5 ventilateurs à partir d'un seul connecteur, nous vous recommandons d'utiliser le ARCTIC Case Fan Hub. Son alimentation SATA externe permet de contourner la limitation de courant de l'en-tête.

Dans un projet DIY

Fréquence PWM : Fréquence cible 25 kHz, plage opérationnelle acceptable 21 kHz à 28 kHz
Tension maximale pour le niveau logique bas : VIL = 0.8 V
Courant maximal absolu : lmax = 5 mA (courant de court-circuit)
Niveau de tension maximal absolu : Vmax = 5.25 V (tension en circuit ouvert)

Documentation technique sur les ventilateurs
