Aby sprawdzić kompatybilność swojej płyty głównej, kliknij ten link.
- AMD – AM5, AM4
- Intel – LGA1851, LGA1700
Wybierz gniazdo procesora
Dostępna jest tutaj drukowana instrukcja szybkiego startu.

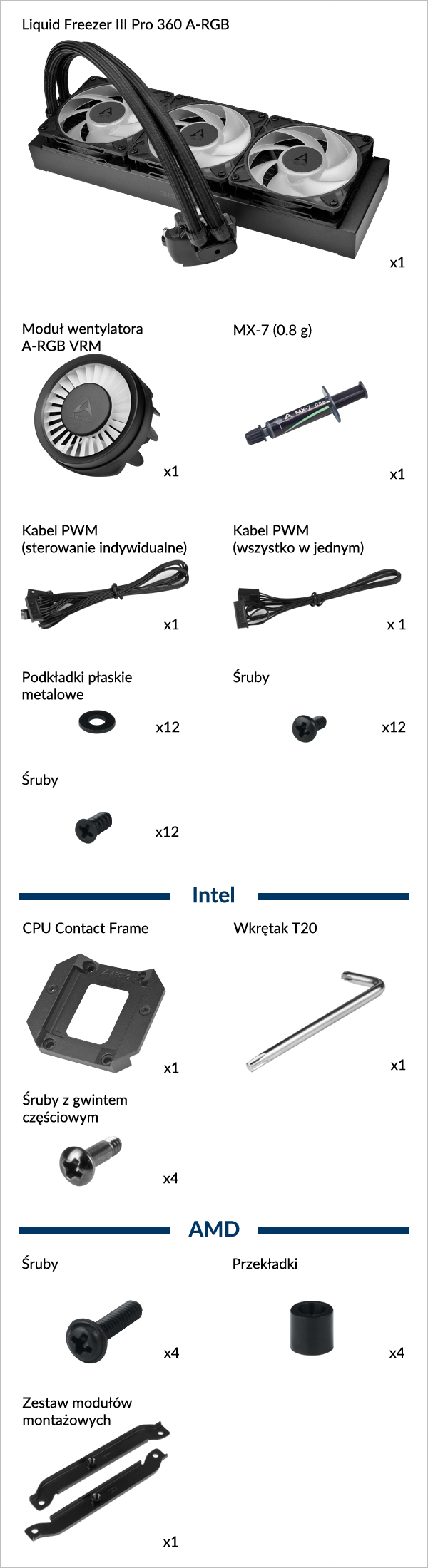

Wymagane narzędzia
Śrubokręt krzyżowy PH2
Wszystko w Jednym
Pojedynczy kabel PWM umożliwiający jednoczesne sterowanie pompą, regulatorem napięcia i prędkością radiatora chłodnicy, a także monitorowanie prędkości pompy.
Sterowanie Indywidualne
Kabel PWM z trzema złączami do indywidualnego sterowania i monitorowania prędkości obrotowej pompy/wentylatora VRM/radiatora chłodnicy.
Wymagane 3x 4-stykowe złącze na płycie głównej
Podłącz kabel sterujący PWM przed zamontowaniem chłodnicy na płycie głównej.
Instrukcje montażu systemu chłodzenia wodnego AIO?
Steve z GamersNexus wyjaśnia, jakich błędów należy unikać podczas montażu układu chłodzenia wodnego AIO w obudowie komputera.
Prezentowany film został wyprodukowany przez GamersNexus, a ARCTIC uzyskało autoryzację od GamersNexus.
Radiator pod pompą
Radiator nad pompą
Ryzyko bulgotania
- Wylot powietrza (Push) wstępnie zmontowany
- Wlot powietrza (Pull)
- Wylot powietrza (Push)
Wybierz kierunek przepływu powietrza

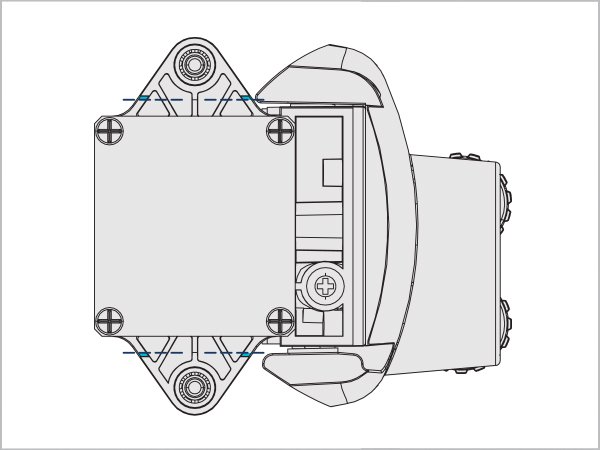

Z powodu problemu z wymiarami jednego z narzędzi, w niektórych przypadkach żebra pompy są zbyt duże, co może prowadzić do problemów z instalacją. W takim przypadku należy wykonać poniższe czynności.

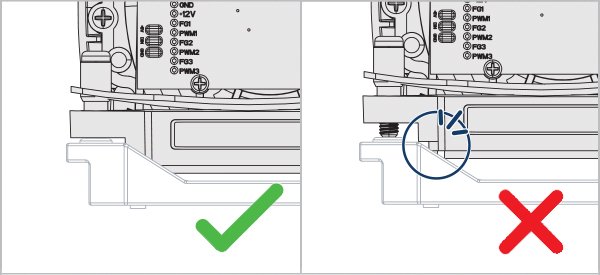

Włóż pompę do ramki stykowej Intel, aby sprawdzić, czy żebra nie powodują kolizji.
Jeśli pokrywa pompy nie pasuje całkowicie do ramki kontaktowej, konieczna jest szybka i prosta poprawka.
Usuń nadmiar wypływki.
Przytnij obie strony obcinakiem do drutu lub…
jeśli nie jest dostępny, przytnij obcinakiem.
Montaż modułów montażowych należy przeprowadzać wyłącznie w tej orientacji
Wykonaj kilka obrotów, aby ustawić klipsy montażowe.
NIE dokręcaj śruby na tym etapie.
Więcej informacji o stosowaniu pasty termoprzewodzącej można znaleźć tutaj.
Delikatnie dokręć śruby, aż obie złapią gwint, a następnie dokręcaj je naprzemiennie do końca.
Dokręć śrubę montażową.
Dla AM4: Przesunięte mocowanie pozostawia widoczne części rozpraszania ciepła; jest to zamierzone, ponieważ hotspot procesora jest niecentryczny, ale doskonale zakryty.
- Wylot powietrza (wstępnie zmontowany) i wlot powietrza
- Wylot powietrza (Push)
Montaż radiatora zgodnie z kierunkiem przepływu powietrza
Upewnij się, że podłączyłeś wszystkie złącza na płycie głównej,
Do kabla PWM (wszystko w jednym) = 1 wtyczka
Do kabla PWM (sterowanie indywidualne) = wtyczka 3
Upewnij się, że nagłówki są ustawione na PWM zamiast sterowania DC. Aby uzyskać szczegółowe instrukcje, skorzystaj z przewodnika konfiguracji BIOS-u, aby dostosować PWM.
Aby w pełni wykorzystać zalety produktu A-RGB, zapoznaj się z niniejszym Przewodnikiem konfiguracji A-RGB.
Dostępna jest tutaj drukowana instrukcja szybkiego startu.
Wymagane narzędzia
Śrubokręt krzyżowy PH2
Wkrętak T20 (w zestawie)
Wszystko w Jednym
Pojedynczy kabel PWM umożliwiający jednoczesne sterowanie pompą, regulatorem napięcia i prędkością radiatora chłodnicy, a także monitorowanie prędkości pompy.
Sterowanie Indywidualne
Kabel PWM z trzema złączami do indywidualnego sterowania i monitorowania prędkości obrotowej pompy/wentylatora VRM/radiatora chłodnicy.
Wymagane 3x 4-stykowe złącze na płycie głównej
Podłącz kabel sterujący PWM przed zamontowaniem chłodnicy na płycie głównej.
Instrukcje montażu systemu chłodzenia wodnego AIO?
Steve z GamersNexus wyjaśnia, jakich błędów należy unikać podczas montażu układu chłodzenia wodnego AIO w obudowie komputera.
Prezentowany film został wyprodukowany przez GamersNexus, a ARCTIC uzyskało autoryzację od GamersNexus.
Radiator pod pompą
Radiator nad pompą
Ryzyko bulgotania
- Wylot powietrza (Push) wstępnie zmontowany
- Wlot powietrza (Pull)
- Wylot powietrza (Push)
Wybierz kierunek przepływu powietrza
Uwaga
W zależności od stanu płyty głównej, zabezpiecz tylną płytkę gniazda używając jednego z dwóch sposobów przedstawionych poniżej.
Umieść grubą podkładkę (np. kartę z wnętrza opakowania) pod tylną płytką gniazda, aby podeprzeć ją na płaskiej, poziomej powierzchni.
Umieść grubą podkładkę (np. kartę z wnętrza opakowania) pod tylną płytką gniazda, aby podeprzeć ją na płaskiej, poziomej powierzchni
Uwaga
Zachowaj wymontowane części do ponownego montażu w przyszłości. Jeśli płyta główna zostanie przekazana do serwisu lub na naprawę gwarancyjną, mechanizm ILM musi zostać zamontowany ponownie .
Uwaga
Ramka stykowa procesora jest kompatybilna zarówno z procesorami LGA1851, jak i LGA1700. Wybierz poniżej, aby sprawdzić, czy pasuje do Twojego procesora.
Umieść procesor w środku wycięcia w ramce styków procesora. Powinny być widoczne przerwy (zaznaczone na czerwono) po lewej i prawej stronie procesora.
Wyrównaj procesor do górnej krawędzi wycięcia w ramce styku procesora. Pod procesorem powinna znajdować się przerwa (zaznaczona na czerwono).
Ostrzeżenie
Luźno dokręć wszystkie 4 śruby o 2 obroty, a następnie dokręć je równomiernie na krzyż, aby uniknąć uszkodzenia procesora.
Po dokręceniu ramki kontaktowej procesora, można usunąć grubą podkładkę.
Zastosuj taśmę malarską z tyłu płyty głównej, aby zabezpieczyć płytę tylną gniazda. Umieść obudowę komputera płasko na poziomej powierzchni.
Umieść grubą podkładkę (np. kartę z wnętrza opakowania) pod tylną płytką gniazda, aby podeprzeć ją na płaskiej, poziomej powierzchni
Uwaga
Zachowaj wymontowane części do ponownego montażu w przyszłości. Jeśli płyta główna zostanie przekazana do serwisu lub na naprawę gwarancyjną, mechanizm ILM musi zostać zamontowany ponownie .
Uwaga
Ramka stykowa procesora jest kompatybilna zarówno z procesorami LGA1851, jak i LGA1700. Wybierz poniżej, aby sprawdzić, czy pasuje do Twojego procesora.
Umieść procesor w środku wycięcia w ramce styków procesora. Powinny być widoczne przerwy (zaznaczone na czerwono) po lewej i prawej stronie procesora.
Wyrównaj procesor do górnej krawędzi wycięcia w ramce styku procesora. Pod procesorem powinna znajdować się przerwa (zaznaczona na czerwono).
Ostrzeżenie
Luźno dokręć wszystkie 4 śruby o 2 obroty, a następnie dokręć je równomiernie na krzyż, aby uniknąć uszkodzenia procesora.
Po dokręceniu ramki kontaktowej procesora, z tylnej płytki można zerwać taśmę malarską.
Więcej informacji o stosowaniu pasty termoprzewodzącej można znaleźć tutaj.
Delikatnie dokręć śruby, aż obie złapią gwint, a następnie dokręcaj je naprzemiennie do końca.
- Wylot powietrza (wstępnie zmontowany) i wlot powietrza
- Wylot powietrza (Push)
Montaż radiatora zgodnie z kierunkiem przepływu powietrza
Upewnij się, że podłączyłeś wszystkie złącza na płycie głównej,
Do kabla PWM (wszystko w jednym) = 1 wtyczka
Do kabla PWM (sterowanie indywidualne) = wtyczka 3
Upewnij się, że nagłówki są ustawione na PWM zamiast sterowania DC. Aby uzyskać szczegółowe instrukcje, skorzystaj z przewodnika konfiguracji BIOS-u, aby dostosować PWM.
Aby w pełni wykorzystać zalety produktu A-RGB, zapoznaj się z niniejszym Przewodnikiem konfiguracji A-RGB.
