- W komputerze PC
- W projekcie DIY
Jak używasz wentylatora?
Wybór kierunku przepływu powietrza
Uwaga

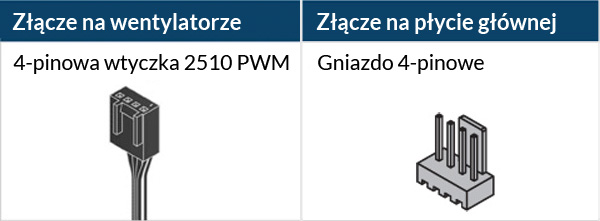

3-pinowe gniazdo jest kompatybilne z 4-pinową wtyczką, ale sterowanie PWM wentylatora nie będzie dostępne.
Odczyt prędkości wentylatora pochodzi tylko z wentylatora Case Fan 1.
Upewnij się, że złącze wentylatora na płycie głównej może dostarczyć wystarczającą moc dla kilku wentylatorów. Podłącz nie więcej niż 3 wentylatory do złącza 1A, 6 wentylatorów do złącza 2A i 9 wentylatorów do złącza 3A. Sprawdź specyfikację swojej płyty głównej, aby uzyskać szczegółowe informacje.
Aby podłączyć do 10 wentylatorów, użyj ARCTIC Case Fan Hub.

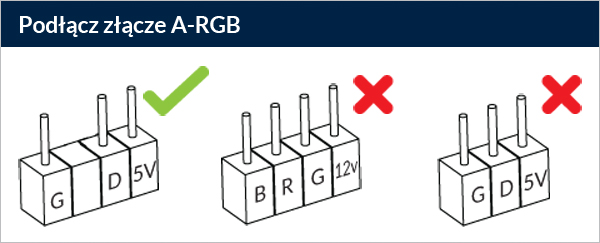

Aby w pełni wykorzystać zalety produktu A-RGB, zapoznaj się z niniejszym Przewodnikiem konfiguracji A-RGB.
Prędkość P12 Pro Reverse A-RGB można regulować za pomocą sygnału PWM z płyty głównej. Postępuj zgodnie z tą procedurą, aby dostosować ustawienia na płycie głównej.
Uwaga
3-pinowe gniazdo jest kompatybilne z 4-pinową wtyczką, ale sterowanie PWM wentylatora nie będzie dostępne.
Odczyt prędkości wentylatora pochodzi tylko z wentylatora Case Fan 1.
Upewnij się, że złącze wentylatora na płycie głównej może dostarczyć wystarczającą moc dla kilku wentylatorów. Podłącz nie więcej niż 3 wentylatory do złącza 1A, 6 wentylatorów do złącza 2A i 9 wentylatorów do złącza 3A. Sprawdź specyfikację swojej płyty głównej, aby uzyskać szczegółowe informacje.
Aby podłączyć do 10 wentylatorów, użyj ARCTIC Case Fan Hub.
Aby w pełni wykorzystać zalety produktu A-RGB, zapoznaj się z niniejszym Przewodnikiem konfiguracji A-RGB.
Prędkość P12 Pro Reverse A-RGB można regulować za pomocą sygnału PWM z płyty głównej. Postępuj zgodnie z tą procedurą, aby dostosować ustawienia na płycie głównej.

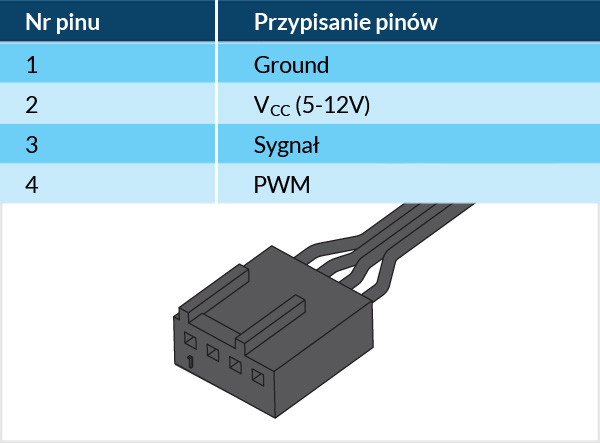

Częstotliwość PWM: Docelowa częstotliwość 25 kHz, akceptowalny zakres operacyjny 21 kHz do 28 kHz
Maximum voltage for logic low: VIL = 0.8 V
Absolutny maksymalny prąd źródłowy: Imax = 5 mA (prąd zwarciowy)
Bezwzględny maksymalny poziom napięcia: Vmax = 5.25 V (napięcie obwodu otwartego)
