- W komputerze PC
- W projekcie DIY
Jak używasz wentylatora?
Wybór kierunku przepływu powietrza
Uwaga

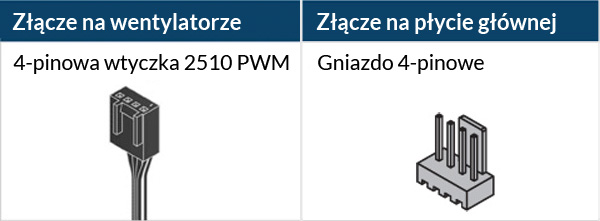

3-pinowe gniazdo jest kompatybilne z 4-pinową wtyczką, ale sterowanie PWM wentylatora nie będzie dostępne.
Upewnij się, że złącze wentylatora na płycie głównej może dostarczyć wystarczającą moc dla kilku wentylatorów. Podłącz nie więcej niż 3 wentylatory do złącza 1A, 6 wentylatorów do złącza 2A i 9 wentylatorów do złącza 3A. Sprawdź specyfikację swojej płyty głównej, aby uzyskać szczegółowe informacje.
Aby podłączyć do 10 wentylatorów, użyj ARCTIC Case Fan Hub.

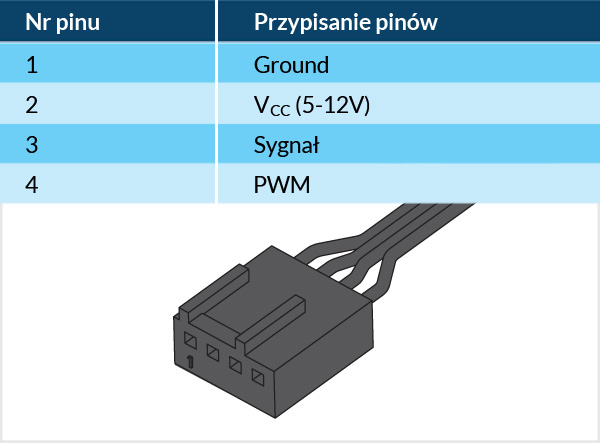

Prędkość P14 Pro PST można regulować za pomocą sygnału PWM z płyty głównej. Postępuj zgodnie z tą procedurą, aby dostosować ustawienia na płycie głównej.
Częstotliwość PWM: Docelowa częstotliwość 25 kHz, akceptowalny zakres operacyjny 21 kHz do 28 kHz
Maximum voltage for logic low: VIL = 0.8 V
Absolutny maksymalny prąd źródłowy: Imax = 5 mA (prąd zwarciowy)
Bezwzględny maksymalny poziom napięcia: Vmax = 5.25 V (napięcie obwodu otwartego)
