Как вы используете свой вентилятор?
Монтаж вентилятора
Выбор направления воздушного потока

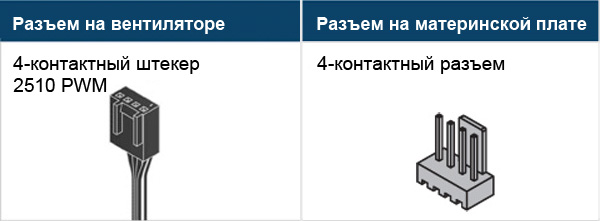

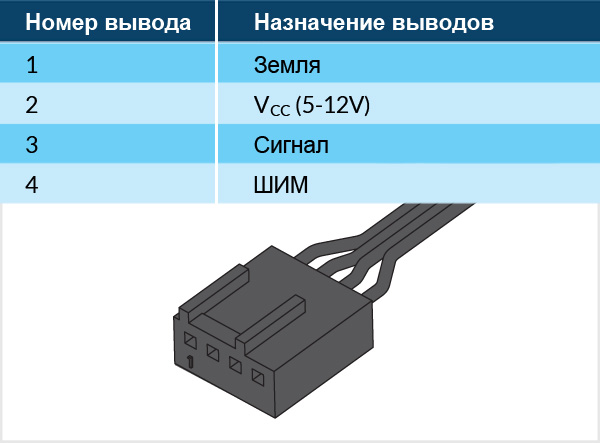

Подключение вентилятора
Внимание
3-контактный разъем совместим с 4-контактным, но ШИМ-управление вентилятором будет недоступно.
Управление вентилятором
Скорость работы P12 Pro можно регулировать с помощью ШИМ-сигнала с материнской платы. Для настройки параметров на материнской плате выполните следующую процедуру.
Монтаж вентилятора
Подключение вентилятора
Управление вентилятором
Частота ШИМ: Целевая частота 25 кГц, допустимый рабочий диапазон от 21 кГц до 28 кГц
Maksymalne napięcie dla stanu logicznego niskiego: VIL = 0.8 V
Абсолютный максимальный ток источника: Imax = 5 mA (ток короткого замыкания)
Абсолютный максимальный уровень напряжения: Vmax = 5.25 V (напряжение разомкнутой цепи)
