للتحقق من توافق اللوحة الأم الخاصة بك، يرجى اتباع هذا الرابط.
- AMD – AM5, AM4
- Intel – LGA1851, LGA1700
اختر مقبس وحدة المعالجة المركزية
دليل بدء التشغيل السريع القابل للطباعة متاح هنا.

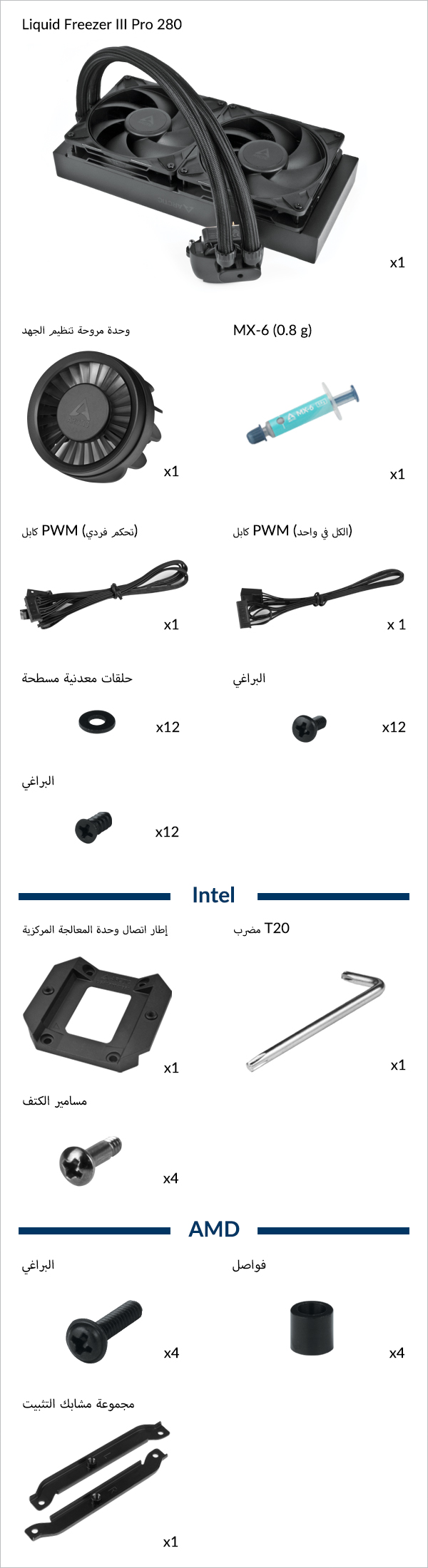

الأدوات المطلوبة
مفك براغي فيليبس PH2

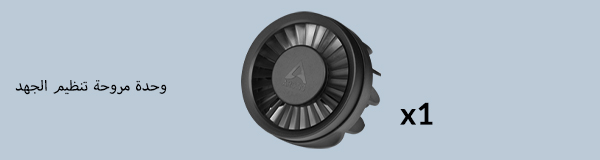

كابل PWM (الكل في واحد)
كابل PWM ذو موصل واحد للتحكم المتزامن في سرعات المضخة ووحدة تنظيم الجهد ومروحة الرادياتير، بالإضافة إلى مراقبة سرعة المضخة.
كابل PWM (تحكم فردي)
كابل PWM بثلاثة موصلات للتحكم الفردي ومراقبة سرعة المضخة / مروحة VRM / مروحة الرادياتير.

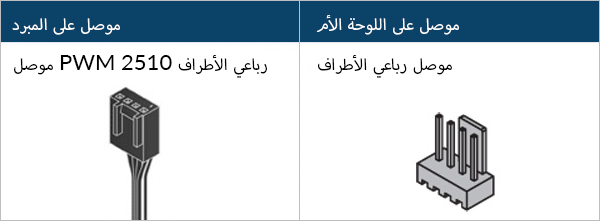

يلزم وجود 3 موصلات ذات 4 دبابيس على اللوحة الأم
قم بتوصيل كابل التحكم PWM قبل تركيب المبرد على اللوحة الأم.
كيفية (أو عدم) تركيب نظام التبريد المائي المتكامل (AIO)؟
يشرح لكم ستيف من GamersNexus الأخطاء التي يجب تجنبها أثناء تجميع نظام التبريد المائي المتكامل (AIO) في علبة الكمبيوتر الخاصة بكم.
الفيديو المعروض من إنتاج GamersNexus، وقد حصلت ARCTIC على إذن من GamersNexus لاستخدامه.

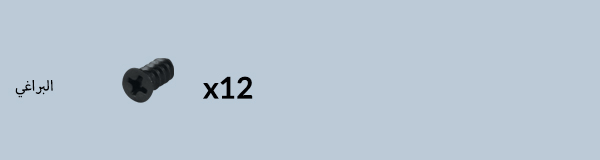

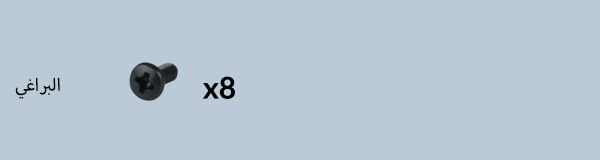

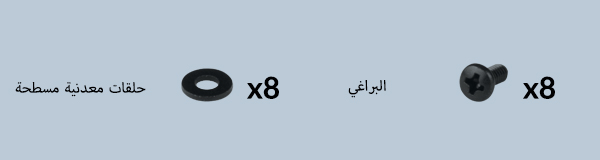

المبرد أسفل المضخة
المبرد فوق المضخة
خطر حدوث ضوضاء فقاعية

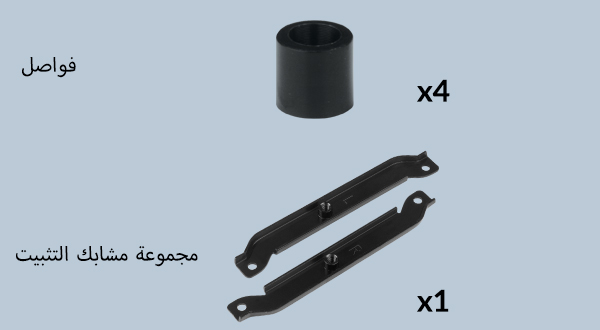

قم بتثبيت وحدات التثبيت بهذا الاتجاه فقط
يشير إلىهنا لمعرفة المزيد حول كيفية استخدام المعاجين الحرارية.

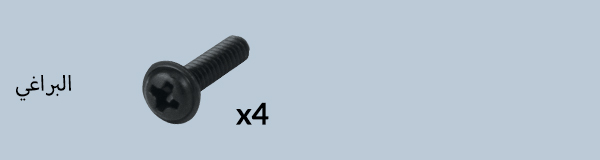

أحكم ربط البراغي برفق حتى تتعشق مع الخيوط، ثم أحكم ربطها بالكامل بالتناوب.
بالنسبة لـ AM4: يترك التركيب المنحرف أجزاء من انتشار الحرارة مرئية؛ وهذا مقصود، لأن نقطة سخونة وحدة المعالجة المركزية ليست في المركز، ولكنها مغطاة بشكل مثالي.

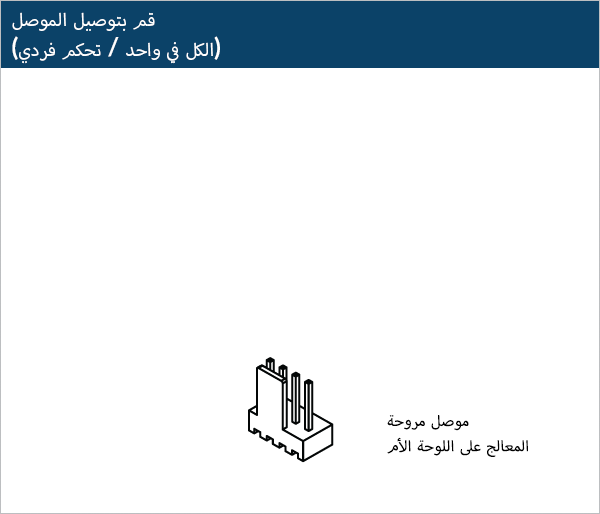

يرجى التأكد من توصيل جميع الموصلات باللوحة الأم،
كابل PWM (الكل في واحد) = موصل واحد
كابل PWM (التحكم الفردي) = 3 موصلات
يرجى التأكد من ضبط منافذ التوصيل على وضع PWM بدلاً من التحكم بالتيار المستمر. للحصول على تعليمات مفصلة، يرجى اتباع دليل إعدادات BIOS لضبط وضع PWM.
دليل بدء التشغيل السريع القابل للطباعة متاح هنا.
الأدوات المطلوبة
مفك براغي فيليبس PH2

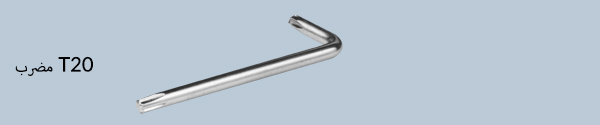

مفك براغي توركس T20 (مرفق في العبوة)
كابل PWM (الكل في واحد)
كابل PWM ذو موصل واحد للتحكم المتزامن في سرعات المضخة ووحدة تنظيم الجهد ومروحة الرادياتير، بالإضافة إلى مراقبة سرعة المضخة.
كابل PWM (تحكم فردي)
كابل PWM بثلاثة موصلات للتحكم الفردي ومراقبة سرعة المضخة / مروحة VRM / مروحة الرادياتير.
يلزم وجود 3 موصلات ذات 4 دبابيس على اللوحة الأم
قم بتوصيل كابل التحكم PWM قبل تركيب المبرد على اللوحة الأم.
كيفية (أو عدم) تركيب نظام التبريد المائي المتكامل (AIO)؟
يشرح لكم ستيف من GamersNexus الأخطاء التي يجب تجنبها أثناء تجميع نظام التبريد المائي المتكامل (AIO) في علبة الكمبيوتر الخاصة بكم.
الفيديو المعروض من إنتاج GamersNexus، وقد حصلت ARCTIC على إذن من GamersNexus لاستخدامه.
المبرد أسفل المضخة
المبرد فوق المضخة
خطر حدوث ضوضاء فقاعية
انتباه
قم بتثبيت اللوحة الخلفية للمقبس بإحدى الطريقتين الموضحتين أدناه حسب حالة اللوحة الأم الخاصة بك.
لدعم اللوحة الخلفية للمقبس، ضعها على سطح مستوٍ وأفقي، مثل حشوة سميكة (مثلاً، الكرتون الداخلي للعبوة)
افتح آلية التحميل المستقلة (ILM)، قم بالمحاذاة والوضع قم بتوصيل وحدة المعالجة المركزية بالمقبس
انتباه
احتفظ بالأجزاء التي تم فكها لإعادة تجميعها لاحقًا. يجب إعادة تركيب وحدة التحكم في الذاكرة (ILM) إذا كنت ترغب في إرجاع اللوحة الأم للصيانة أو الضمان.
انتباه

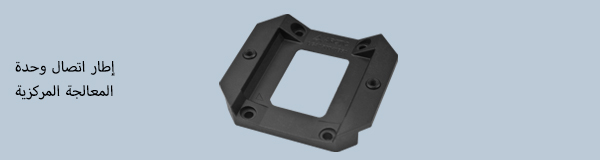

تم تصميم إطار توصيل وحدة المعالجة المركزية ليكون متوافقًا مع كل من وحدات المعالجة المركزية LGA1851 و LGA1700، حدد أدناه لمعرفة توافق وحدة المعالجة المركزية الخاصة بك.
قم بمحاذاة وحدة المعالجة المركزية في منتصف الفتحة الموجودة على إطار اتصال وحدة المعالجة المركزية، يجب أن تكون هناك فجوات (مميزة باللون الأحمر) على الجانبين الأيسر والأيمن من وحدة المعالجة المركزية.
قم بمحاذاة وحدة المعالجة المركزية مع الحافة العلوية للفتحة الموجودة على إطار تلامس وحدة المعالجة المركزية، يجب أن تكون هناك فجوة (مُظللة باللون الأحمر) أسفل وحدة المعالجة المركزية.
تحذير

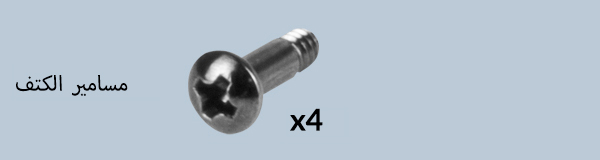

قم بربط جميع البراغي الأربعة بشكل غير محكم بمقدار لفتين قبل شدها بشكل متقاطع بالتساوي لتجنب إتلاف وحدة المعالجة المركزية.
يمكن إزالة الحشوة السميكة بعد إحكام ربط إطار التلامس الخاص بوحدة المعالجة المركزية.
ضع شريط لاصق على الجهة الخلفية للوحة الأم لتثبيت لوحة تثبيت المقبس. ضع هيكل الكمبيوتر بشكل مسطح على سطح أفقي.
افتح آلية التحميل المستقلة (ILM)، قم بالمحاذاة والوضع قم بتوصيل وحدة المعالجة المركزية بالمقبس
انتباه
احتفظ بالأجزاء التي تم فكها لإعادة تجميعها لاحقًا. يجب إعادة تركيب وحدة التحكم في الذاكرة (ILM) إذا كنت ترغب في إرجاع اللوحة الأم للصيانة أو الضمان.
انتباه
تم تصميم إطار توصيل وحدة المعالجة المركزية ليكون متوافقًا مع كل من وحدات المعالجة المركزية LGA1851 و LGA1700، حدد أدناه لمعرفة توافق وحدة المعالجة المركزية الخاصة بك.
قم بمحاذاة وحدة المعالجة المركزية في منتصف الفتحة الموجودة على إطار اتصال وحدة المعالجة المركزية، يجب أن تكون هناك فجوات (مميزة باللون الأحمر) على الجانبين الأيسر والأيمن من وحدة المعالجة المركزية.
قم بمحاذاة وحدة المعالجة المركزية مع الحافة العلوية للفتحة الموجودة على إطار تلامس وحدة المعالجة المركزية، يجب أن تكون هناك فجوة (مُظللة باللون الأحمر) أسفل وحدة المعالجة المركزية.
تحذير
قم بربط جميع البراغي الأربعة بشكل غير محكم بمقدار لفتين قبل شدها بشكل متقاطع بالتساوي لتجنب إتلاف وحدة المعالجة المركزية.
يمكن إزالة شريط الرسام الموجود على اللوحة الخلفية بعد إحكام ربط إطار توصيل وحدة المعالجة المركزية.
يشير إلىهنا لمعرفة المزيد حول كيفية استخدام المعاجين الحرارية.
أحكم ربط البراغي برفق حتى تتعشق مع الخيوط، ثم أحكم ربطها بالكامل بالتناوب.
يرجى التأكد من توصيل جميع الموصلات باللوحة الأم،
كابل PWM (الكل في واحد) = موصل واحد
كابل PWM (التحكم الفردي) = 3 موصلات
يرجى التأكد من ضبط منافذ التوصيل على وضع PWM بدلاً من التحكم بالتيار المستمر. للحصول على تعليمات مفصلة، يرجى اتباع دليل إعدادات BIOS لضبط وضع PWM.
