Anakartınızın uyumluluğunu kontrol etmek için lütfen bu bağlantıyı takip edin.
- AMD – AM5, AM4
- Intel – LGA1851, LGA1700
CPU Soketinizi Seçin
Yazdırılabilir hızlı başlangıç kılavuzu burada mevcuttur.
Gerekli Araçlar
PH2 Yıldız Tornavida
Hepsi Bir Arada

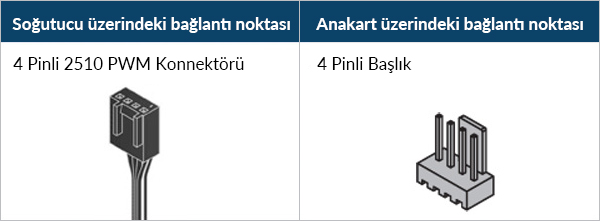

Pompa, VRM ve radyatör fan hızlarının eşzamanlı kontrolü ile pompa hızının izlenmesi için tek bağlantılı PWM kablosu.
Bireysel Kontrol
Üç konnektörlü PWM kablosu; pompa, VRM fanı ve radyatör fanı hızlarının ayrı ayrı kontrolü ve izlenmesi için.
Anakart üzerinde 3x 4-Pin başlık gereklidir
Soğutucuyu anakarta monte etmeden önce PWM kontrol kablosunu bağlayın.
Sıvı soğutma AIO’nuzu nasıl (ve nasıl değil) monte etmelisiniz?
GamersNexus’tan Steve, bilgisayar kasanıza sıvı soğutma AIO’yu monte ederken kaçınılması gereken hataları açıklıyor.
Öne çıkan video GamersNexus tarafından bağımsız olarak üretilmiştir, ARCTIC’in kullanımı için GamersNexus tarafından yetki verilmiştir.
Pompanın Altında Radyatör
Pompanın Üstünde Radyatör
Kabarcık sesi riski
Montaj modüllerini yalnızca bu yönde takın
Termal macunların nasıl uygulanacağı hakkında daha fazla bilgi edinmek için buraya bakın.
Vidaları her ikisi de yuvaya oturana kadar nazikçe sıkın, ardından dönüşümlü olarak tamamen sıkın.
AM4 için: Offset montaj, ısı yayıcının bazı kısımlarının görünür kalmasına neden olur; bu kasıtlıdır çünkü CPU sıcak noktasının merkezi kayıktır ancak tamamen kaplanmıştır..
- Hava Çıkışı (önceden monte edilmiş) & Hava Girişi
- Hava Çıkışı (çekme)
Hava Akış Yönüne Göre Radyatör Kurulumu
Lütfen anakart üzerindeki tüm konnektörleri taktığınızdan emin olun,
PWM kablosu (hepsi bir arada) = 1 konnektör
PWM kablosu (bireysel kontrol) = 3 konnektör
Lütfen başlıkların DC kontrolü yerine PWM olarak ayarlandığından emin olun. Ayrıntılı talimatlar için lütfen PWM’inizi ayarlamak için BIOS yapılandırma kılavuzunu takip edin.
Yazdırılabilir hızlı başlangıç kılavuzu burada mevcuttur.
Gerekli Araçlar
PH2 Yıldız Tornavida

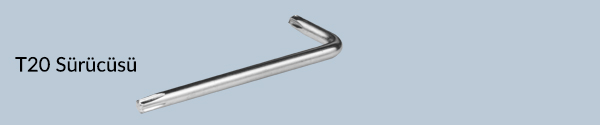

T20 Torx Tornavida (pakete dahildir)
Hepsi Bir Arada
Pompa, VRM ve radyatör fan hızlarının eşzamanlı kontrolü ile pompa hızının izlenmesi için tek bağlantılı PWM kablosu.
Bireysel Kontrol
Üç konnektörlü PWM kablosu; pompa, VRM fanı ve radyatör fanı hızlarının ayrı ayrı kontrolü ve izlenmesi için.
Anakart üzerinde 3x 4-Pin başlık gereklidir
Soğutucuyu anakarta monte etmeden önce PWM kontrol kablosunu bağlayın.
Sıvı soğutma AIO’nuzu nasıl (ve nasıl değil) monte etmelisiniz?
GamersNexus’tan Steve, bilgisayar kasanıza sıvı soğutma AIO’yu monte ederken kaçınılması gereken hataları açıklıyor.
Öne çıkan video GamersNexus tarafından bağımsız olarak üretilmiştir, ARCTIC’in kullanımı için GamersNexus tarafından yetki verilmiştir.
Pompanın Altında Radyatör
Pompanın Üstünde Radyatör
Kabarcık sesi riski
Dikkat
Anakartınızın durumuna bağlı olarak, yuva arka plakasını aşağıda gösterilen 2 yoldan biriyle sabitleyin.

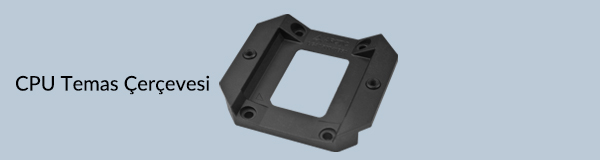

CPU Temas Çerçevesi, hem LGA1851 hem de LGA1700 işlemcilerle uyumlu olacak şekilde tasarlanmıştır. İşlemcinizin uyumluluğunu görmek için aşağıdan seçin.
Bağımsız Yükleme Mekanizmasını (ILM) açın, CPU’yu yuvaya hizalayın ve yerleştirin
Dikkat
Sökülen parçaları gelecekte yeniden montaj için saklayın. Anakart servis veya garanti için geri gönderilecekse ILM’nin tekrar takılması gerekir.
Dikkat
CPU İletişim Çerçevesi hem LGA1851 hem de LGA1700 işlemcilerle uyumlu olacak şekilde üretilmiştir, işlemcinizin uyumunu görmek için aşağıdan seçin.
Uyarı

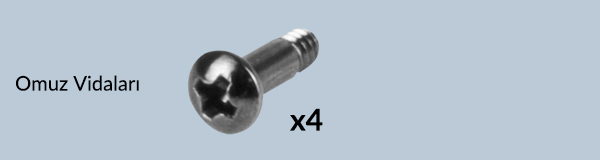

CPU’ya zarar vermemek için tüm 4 vidayı önce 2 tur gevşekçe takın, ardından sıkmadan önce bunları çapraz bir düzenle eşit şekilde sıkın.
CPU Temas Çerçevesi sıkıldıktan sonra kalın dolgu çıkarılabilir.
Yuva arka plakasını sabitlemek için anakartın arka yüzüne maskeleme bandı uygulayın. Anakartı düz bir yatay yüzeye yerleştirin.
Bağımsız Yükleme Mekanizmasını (ILM) açın, CPU’yu yuvaya hizalayın ve yerleştirin
Dikkat
Sökülen parçaları gelecekte yeniden montaj için saklayın. Anakart servis veya garanti için geri gönderilecekse ILM’nin tekrar takılması gerekir.
Dikkat
CPU İletişim Çerçevesi hem LGA1851 hem de LGA1700 işlemcilerle uyumlu olacak şekilde üretilmiştir, işlemcinizin uyumunu görmek için aşağıdan seçin.
Uyarı
CPU’ya zarar vermemek için tüm 4 vidayı önce 2 tur gevşekçe takın, ardından sıkmadan önce bunları çapraz bir düzenle eşit şekilde sıkın.
CPU Temas Çerçevesi sıkıldıktan sonra arka plakaya uygulanan maskeleme bandı çıkarılabilir.
Termal macunların nasıl uygulanacağı hakkında daha fazla bilgi edinmek için buraya bakın.
Vidaları her ikisi de yuvaya oturana kadar nazikçe sıkın, ardından dönüşümlü olarak tamamen sıkın.
- Hava Çıkışı (önceden monte edilmiş) & Hava Girişi
- Hava Çıkışı (çekme)
Hava Akış Yönüne Göre Radyatör Kurulumu
Lütfen anakart üzerindeki tüm konnektörleri taktığınızdan emin olun,
PWM kablosu (hepsi bir arada) = 1 konnektör
PWM kablosu (bireysel kontrol) = 3 konnektör
Lütfen başlıkların DC kontrolü yerine PWM olarak ayarlandığından emin olun. Ayrıntılı talimatlar için lütfen PWM’inizi ayarlamak için BIOS yapılandırma kılavuzunu takip edin.
