마더보드 호환성을 확인하려면 이 링크를 확인하세요.
- AMD – AM5, AM4
- Intel – LGA1851, LGA1700
CPU 소켓 선택
인쇄 가능한 빠른 시작 가이드는 여기 에서 확인할 수 있습니다.

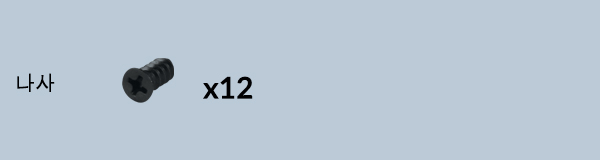

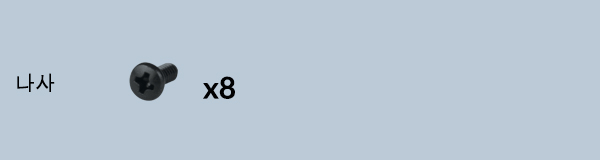

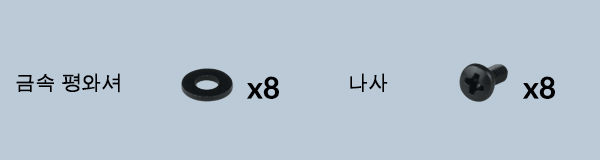

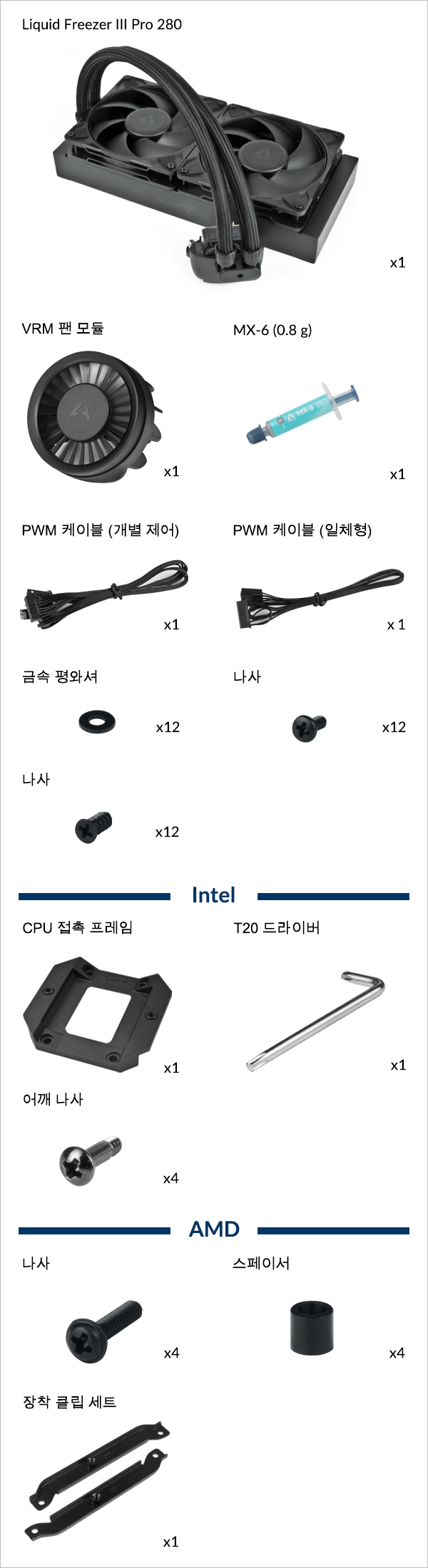

필요한 도구
PH2 필립스 드라이버
올인원
펌프, VRM, 라디에이터 팬 속도를 동시에 제어할 수 있는 단일 커넥터 PWM 케이블이며, 펌프 속도 모니터링도 가능합니다.
개별 제어
펌프 / VRM 팬 / 라디에이터 팬 속도를 개별적으로 제어하고 모니터링할 수 있는 3개 커넥터 PWM 케이블입니다.

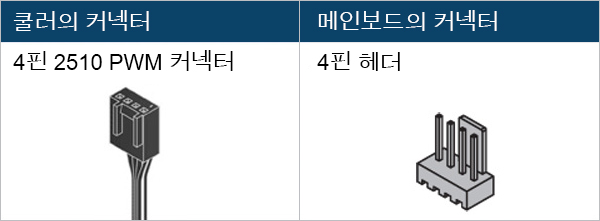

마더보드에 3개의 4핀 헤더가 필요합니다
마더보드에 쿨러를 장착하기 전에 PWM 제어 케이블을 연결하세요.
워터 쿨링 AIO 설치 시 주의사항
GamersNexus의 Steve가 PC 케이스에 워터 쿨링 AIO를 조립할 때 피해야 할 실수를 설명합니다.
본 영상은 GamersNexus에서 독립적으로 제작되었으며, ARCTIC는 사용 권한을 부여받았습니다.
펌프 아래 라디에이터
펌프 위 라디에이터
버블링 소음 발생 위험

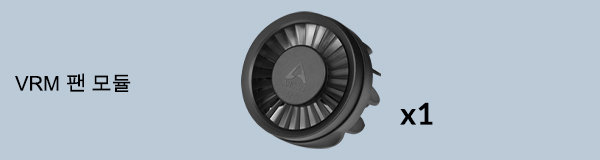

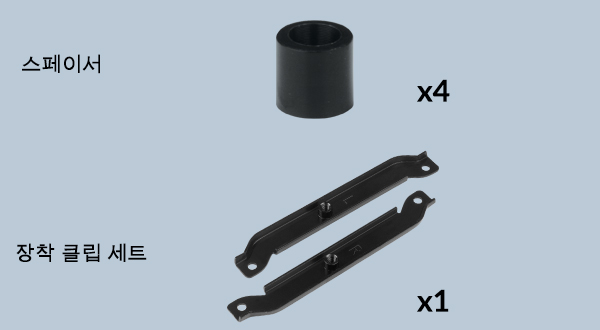

이 방향으로만 장착 모듈을 설치하세요.
열전도성 그리스를 바르는 방법에 대해 더 알아보려면 여기를 참조하세요.

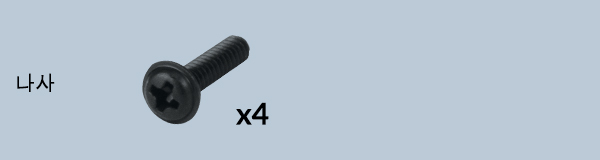

나사를 나사산에 맞춰 부드럽게 조인 후, 교차 방식으로 번갈아가며 완전히 조여주세요.
AM4의 경우: 오프셋 장착으로 인해 히트스프레드 일부가 보일 수 있습니다. 이는 CPU의 핫스팟이 중앙이 아닌 위치에 있기 때문이며, 정상적으로 커버됩니다.
모든 커넥터를 마더보드에 연결했는지 확인하세요.
PWM 케이블 (올인원) = 1개 플러그
PWM 케이블 (개별 제어) = 3개 플러그
헤더가 DC 제어가 아닌 PWM으로 설정되어 있는지 확인하세요. 자세한 지침은 PWM 조정을 위한 BIOS 구성 가이드를 참조하세요.
인쇄 가능한 빠른 시작 가이드는 여기 에서 확인할 수 있습니다.
필요한 도구
PH2 필립스 드라이버
포함된 T20 토르크 드라이버
올인원
펌프, VRM, 라디에이터 팬 속도를 동시에 제어할 수 있는 단일 커넥터 PWM 케이블이며, 펌프 속도 모니터링도 가능합니다.
개별 제어
펌프 / VRM 팬 / 라디에이터 팬 속도를 개별적으로 제어하고 모니터링할 수 있는 3개 커넥터 PWM 케이블입니다.
마더보드에 3개의 4핀 헤더가 필요합니다
마더보드에 쿨러를 장착하기 전에 PWM 제어 케이블을 연결하세요.
워터 쿨링 AIO 설치 시 주의사항
GamersNexus의 Steve가 PC 케이스에 워터 쿨링 AIO를 조립할 때 피해야 할 실수를 설명합니다.
본 영상은 GamersNexus에서 독립적으로 제작되었으며, ARCTIC는 사용 권한을 부여받았습니다.
펌프 아래 라디에이터
펌프 위 라디에이터
버블링 소음 발생 위험
주의
마더보드 상태에 따라 아래 두 가지 방법 중 하나로 소켓 백플레이트를 고정하세요.
소켓 백플레이트를 평평한 수평면에 지지하도록 소켓 백플레이트 아래에 두꺼운 패딩(예: 포장 내부 카드)을 놓으세요.
독립 로딩 메커니즘(ILM)을 열고, CPU를 소켓에 정렬하고 장착하세요.
주의
제거한 부품은 나중에 재조립을 위해 보관하세요. 마더보드를 서비스나 보증 목적으로 반환할 경우 ILM은 반드시 다시 설치해야 합니다.
주의

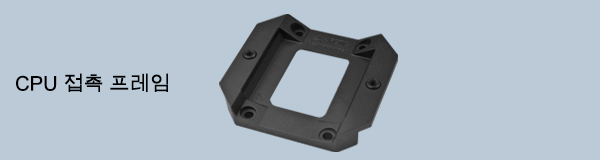

CPU 접점 프레임은 LGA1851 및 LGA1700 CPU와 호환되도록 제작되었습니다. 아래에서 CPU 적합성을 확인하세요.
경고

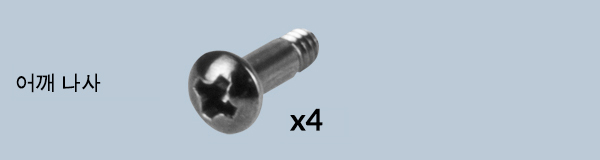

모든 4개의 나사를 먼저 2회전만 살짝 조인 후, CPU 손상을 방지하기 위해 교차 패턴으로 고르게 조이세요.
CPU 접점 프레임을 조인 후에는 두꺼운 패딩을 제거할 수 있습니다.
소켓 백플레이트를 고정하기 위해 마더보드 뒷면에 페인터 테이프를 붙이세요. 마더보드를 수평한 평면에 평평하게 놓습니다.
독립 로딩 메커니즘(ILM)을 열고, CPU를 소켓에 정렬하고 장착하세요.
주의
제거한 부품은 나중에 재조립을 위해 보관하세요. 마더보드를 서비스나 보증 목적으로 반환할 경우 ILM은 반드시 다시 설치해야 합니다.
주의
CPU 접점 프레임은 LGA1851 및 LGA1700 CPU와 호환되도록 제작되었습니다. 아래에서 CPU 적합성을 확인하세요.
경고
모든 4개의 나사를 먼저 2회전만 살짝 조인 후, CPU 손상을 방지하기 위해 교차 패턴으로 고르게 조이세요.
CPU 접점 프레임을 조인한 후, 백플레이트에 붙인 페인터 테이프를 제거할 수 있습니다.
열전도성 그리스를 바르는 방법에 대해 더 알아보려면 여기를 참조하세요.
나사를 나사산에 맞춰 부드럽게 조인 후, 교차 방식으로 번갈아가며 완전히 조여주세요.
모든 커넥터를 마더보드에 연결했는지 확인하세요.
PWM 케이블 (올인원) = 1개 플러그
PWM 케이블 (개별 제어) = 3개 플러그
헤더가 DC 제어가 아닌 PWM으로 설정되어 있는지 확인하세요. 자세한 지침은 PWM 조정을 위한 BIOS 구성 가이드를 참조하세요.
