Chcete-li zkontrolovat kompatibilitu základní desky, klikněte prosím na tento odkaz.
- AMD – AM5, AM4
- Intel – LGA1851, LGA1700
Vyberte patici procesoru
Tištěný průvodce rychlým spuštěním je k dispozici zde.

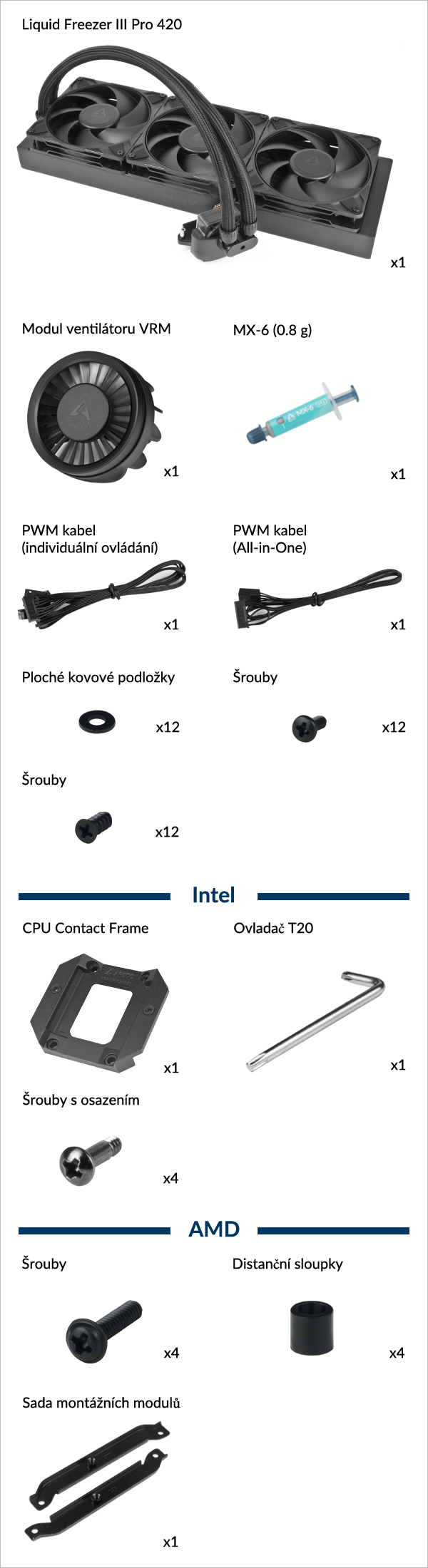

Potřebné nástroje
Křížový šroubovák PH2
All-in-One

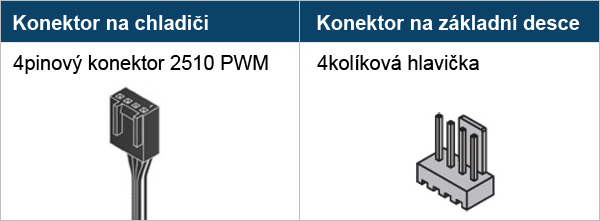

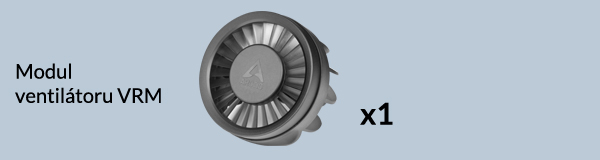

Kabel PWM s jedním konektorem pro současné ovládání otáček čerpadla, VRM a ventilátoru chladiče a pro monitorování otáček čerpadla.
Individuální ovládání
PWM kabel se třemi konektory pro individuální ovládání a monitorování otáček čerpadla / VRM ventilátoru / ventilátoru chladiče.
Na základní desce musí být 3x 4pinové konektory
Kabel PWM regulace připojte před montáží chladiče na základní desku.
Jak (ne)namontovat vodní chlazení AIO?
Steve zGamersNexus vám ukazuje chyby, kterým je třeba předejít při montáži systému vodního chlazení AIO do skříně počítače.
Zahrnuté video vyrobila společnost GamersNexus. ARCTIC má od GamersNexus oprávnění k použití.
Chladič pod čerpadlem
Chladič nad čerpadlem
Nebezpečí zvuku bublání
- Předem smontovaný odvod vzduchu (Push)
- Přívod vzduchu (Pull)
- Odvod vzduchu (Pull)

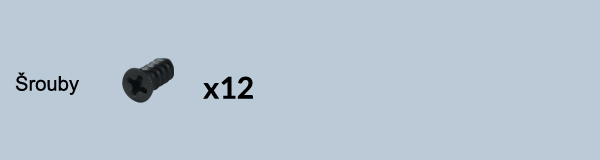

Zvolte směr proudění vzduchu

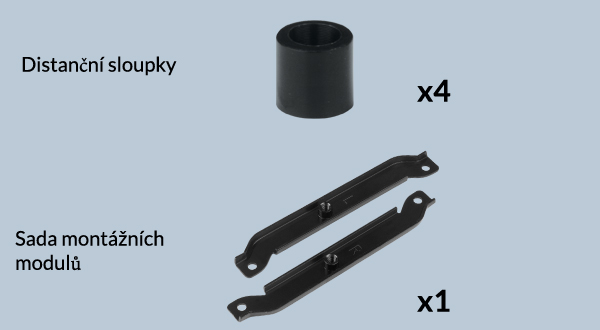

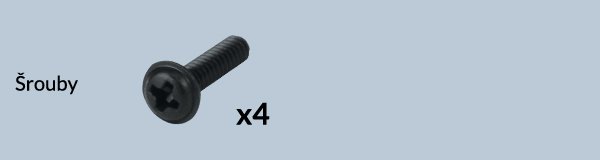

Montážní moduly instalujte pouze v této orientaci
Návod k aplikaci termální pasty naleznete zde.
Jemně utahujte šrouby, dokud se oba nezachytí do závitu, a poté je střídavě úplně dotáhněte.
Pro AM4: Offsetová montáž ponechává části heatspreadu viditelné; je to záměr, protože hotspot CPU je mimo střed, ale je dokonale zakrytý.
- (Předem smontovaný) odvod vzduchu a Přívod vzduchu
- Odvod vzduchu (Pull)

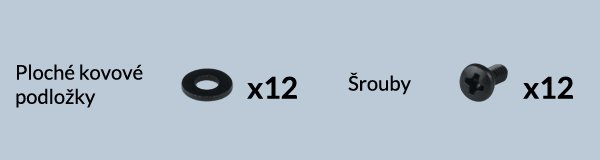

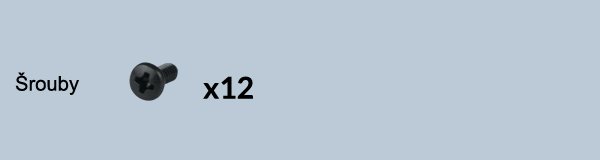

Instalace chladiče podle směru proudění vzduchu
Zkontrolujte, že jste připojili všechny konektory na základní desce,
Pro All-in-One = 1 zástrčka
Pro individuální ovládání = 3 zástrčky
Ujistěte se, že jsou záhlaví nastavena na PWM namísto řízení DC. Podrobné pokyny naleznete v průvodci konfigurací systému BIOS pro úpravu PWM.
Tištěný průvodce rychlým spuštěním je k dispozici zde.
Potřebné nástroje
Křížový šroubovák PH2

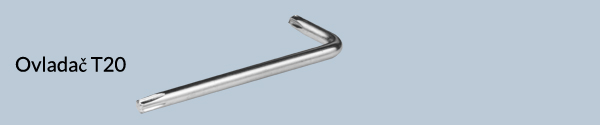

Šroubovák T20 (součástí balení)
All-in-One
Kabel PWM s jedním konektorem pro současné ovládání otáček čerpadla, VRM a ventilátoru chladiče a pro monitorování otáček čerpadla.
Individuální ovládání
PWM kabel se třemi konektory pro individuální ovládání a monitorování otáček čerpadla / VRM ventilátoru / ventilátoru chladiče.
Na základní desce musí být 3x 4pinové konektory
Kabel PWM regulace připojte před montáží chladiče na základní desku.
Jak (ne)namontovat vodní chlazení AIO?
Steve zGamersNexus vám ukazuje chyby, kterým je třeba předejít při montáži systému vodního chlazení AIO do skříně počítače.
Zahrnuté video vyrobila společnost GamersNexus. ARCTIC má od GamersNexus oprávnění k použití.
Chladič pod čerpadlem
Chladič nad čerpadlem
Nebezpečí zvuku bublání
- Předem smontovaný odvod vzduchu (Push)
- Přívod vzduchu (Pull)
- Odvod vzduchu (Pull)

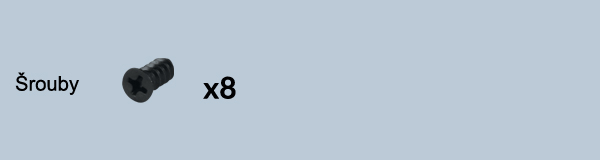

Zvolte směr proudění vzduchu
Pozor
Zajistěte zadní desku patice jedním ze 2 níže uvedených způsobů v závislosti na stavu základní desky.
Umístěte pod zadní desku zásuvky silné polstrování (např. vnitřní kartu z obalu), abyste ji podepřeli o rovný vodorovný povrch.
Otevřete nezávislý vkládací mechanismus (ILM) a zarovnejte a umístěte procesor do patice
Pozor
Odstraněné díly si ponechte pro budoucí opětovnou instalaci. Pokud budete chtít základní desku vrátit do servisu nebo k uplatnění záruky, budete muset znovu nainstalovat ILM.
Pozor

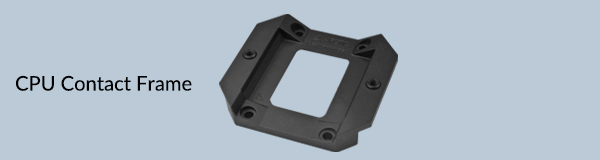

Kontaktní rám CPU je vyroben tak, aby byl kompatibilní s procesory LGA1851 i LGA1700, výběrem níže zobrazíte osazení vašeho CPU.
Upozornění

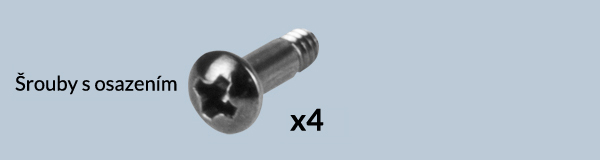

Před rovnoměrným utažením 4 šroubů křížem je volně zašroubujte o 2 otáčky, aby nedošlo k poškození procesoru.
Silné polstrování můžete po utažení kontaktního rámečku procesoru odstranit.
Na zadní stranu základní desky aplikujte malířskou pásku a zajistěte zadní desku patice. Počítačovou skříň položte naplocho na vodorovný povrch.
Otevřete nezávislý vkládací mechanismus (ILM) a zarovnejte a umístěte procesor do patice
Pozor
Odstraněné díly si ponechte pro budoucí opětovnou instalaci. Pokud budete chtít základní desku vrátit do servisu nebo k uplatnění záruky, budete muset znovu nainstalovat ILM.
Pozor
Kontaktní rám CPU je vyroben tak, aby byl kompatibilní s procesory LGA1851 i LGA1700, výběrem níže zobrazíte osazení vašeho CPU.
Upozornění
Před rovnoměrným utažením 4 šroubů křížem je volně zašroubujte o 2 otáčky, aby nedošlo k poškození procesoru.
Malířskou pásku aplikovanou na zadní desku můžete po utažení kontaktního rámu procesoru odstranit.
Návod k aplikaci termální pasty naleznete zde.
Jemně utahujte šrouby, dokud se oba nezachytí do závitu, a poté je střídavě úplně dotáhněte.
- (Předem smontovaný) odvod vzduchu a Přívod vzduchu
- Odvod vzduchu (Pull)

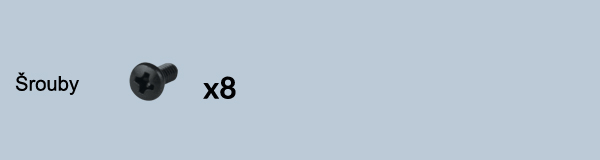

Instalace chladiče podle směru proudění vzduchu
Zkontrolujte, že jste připojili všechny konektory na základní desce,
Pro All-in-One = 1 zástrčka
Pro individuální ovládání = 3 zástrčky
Ujistěte se, že jsou záhlaví nastavena na PWM namísto řízení DC. Podrobné pokyny naleznete v průvodci konfigurací systému BIOS pro úpravu PWM.
