Falls M5-Schrauben benötigt werden, wenden Sie sich bitte an unseren Kundendienst, um diese kostenlos zu erhalten.
Empfehlungen basieren auf einer Tischplattendicke ab 20mm. Dünnere Tischplatten müssen vor der Installation verstärkt werden.

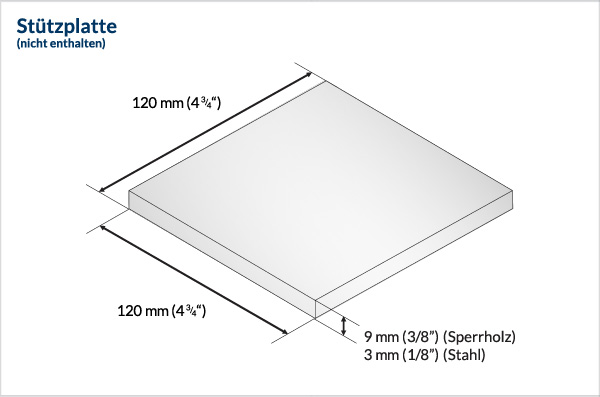

Für Schreibtische, die eine Wabenstruktur oder Sandwich-Struktur mit Hohltaschen verwenden, empfehlen wir, eine Versteifungsplatte hinzuzufügen, um Klemmschäden an der Tischplatte zu vermeiden.
Setzen Sie den Monitorarm auf die Stange und stellen Sie die gewünschte Höhe ein.
Sichern Sie die Position des Arms auf der Stange, indem Sie den Schraubgriff anziehen, bis dieser fest sitzt.
Es wird empfohlen, die Installation mit mindestens zwei Personen durchzuführen.
Falls M5-Schrauben benötigt werden, wenden Sie sich, bitte an unseren Kundendienst, um diese kostenlos zu erhalten.

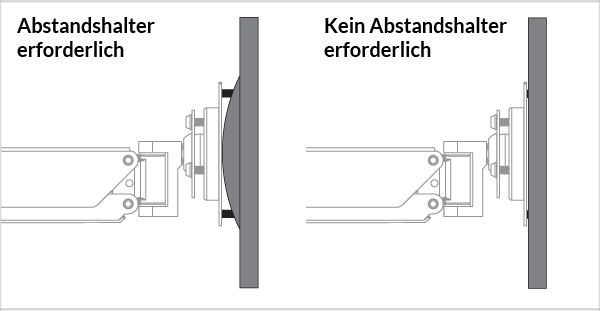

Ist zwischen der Halterung und den Bohrungen ein Spalt vorhanden, verwenden Sie einen Abstandshalter.

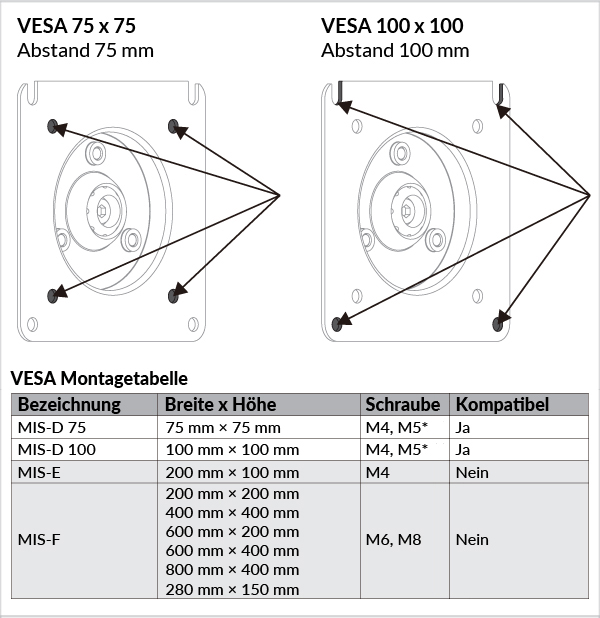

- VESA 100x100, Ohne Abstandshaltern
- VESA 100x100, Mit Abstandshaltern
- VESA 75x75, Ohne Abstandshaltern
- VESA 75x75, Mit Abstandshaltern
Warnung
Verwenden Sie keine 30-mm-Schrauben ohne Abstandshalter!
Warnung
Verwenden Sie keine 30-mm-Schrauben ohne Abstandshalter!
Stellen Sie an der Schraube die gewünschte Flexibilität der Scharniere, sowie die Schwenkbarkeit und Ausrichtung, mit dem Inbusschlüssel ein.
Fixieren sie den Monitor in der gewünschte Neigung und Drehung.
Achtung
Achte bei den folgenden Einstellungen darauf, dass der Monitor gut abgestützt ist, um Beschädigungen zu vermeiden.
Bei schweren Monitoren (über 8 kg) muss die Neigungs-/Drehverstellung angezogen werden, um die Stabilität zu gewährleisten. Dies hat zur Folge, dass die Einstellung nicht frei vorgenommen werden kann.
Für jede Neigungs-/Drehverstellung ist es nötig, die 3 Schrauben auf der Rückseite leicht zu lösen, den Monitor in die gewünschte Position zu bringen und dann die Position durch Festziehen der Schrauben zu sichern.
