Se sono necessarie viti M5, si prega di contattare il nostro servizio clienti per ottenerle gratuitamente.
Raccomandazione basata sullo spessore del piano superiore a 20 mm. Potrebbe essere necessario rinforzare i piani dei tavoli più sottili prima dell'installazione.

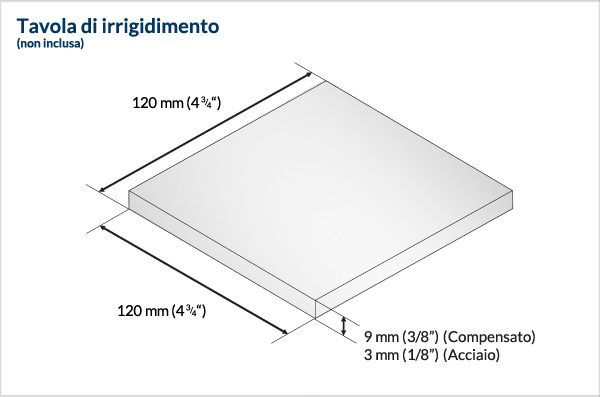

Per le scrivanie con struttura a nido d'ape o struttura a sandwich con tasche cell, si consiglia di aggiungere una tavola di irrigidimento per evitare danni al piano del tavolo.
Abbassare il braccio del monitor sull'asta e regolarlo all'altezza desiderata.
Fissare la posizione del braccio sull'asta stringendo la maniglia a vite fino a quando non è ben fissata.
Si consiglia di effettuare l'installazione con almeno due persone.

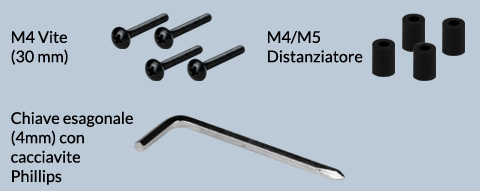

Se sono necessarie viti M5, si prega di contattare il nostro servizio clienti per ottenerle gratuitamente.

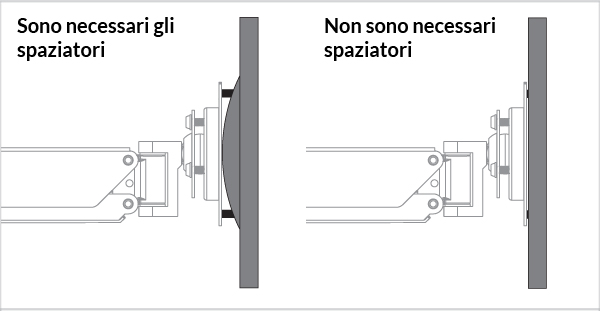

Gli spaziatori sono usati per riempire il vuoto tra la staffa di montaggio e i fori, se presenti.

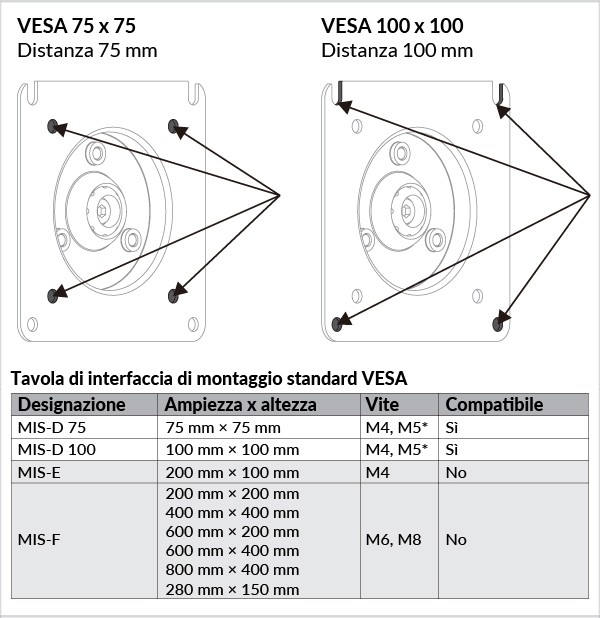

- VESA 100x100, senza spaziatori
- VESA 100x100, con spaziatori
- VESA 75x75, senza spaziatori
- VESA 75x75, con spaziatori
Attenzione
Non utilizzare viti da 30 mm senza spaziatori
Attenzione
Non utilizzare viti da 30 mm senza spaziatori
Regolare la flessibilità delle cerniere con la chiave esagonale e la vite per la rotazione e la portata desiderata.
Fissare il monitor nell'inclinazione e nella rotazione preferita.
Attenzione
Quando si effettuano le seguenti regolazioni, assicurarsi che il monitor sia posizionato correttamente per evitare danni.
Per i monitor pesanti (oltre gli 8 kg), la regolazione dell'inclinazione/rotazione deve essere serrata per garantire la stabilità. Di conseguenza, la regolazione non può essere effettuata liberamente.
Per qualsiasi regolazione dell'inclinazione/rotazione, è necessario svitare leggermente le 3 viti sul retro, regolare il monitor nella posizione desiderata e poi bloccarlo fissando nuovamente le viti.
