Si se necesitan tornillos M5, póngase en contacto con nuestro servicio de atención al cliente para obtenerlos gratuitamente.
Recomendación basada en grosor de sobremesa superior a 20 mm. Las sobremesas más delgadas pueden necesitar ser reforzadas antes de la instalación.

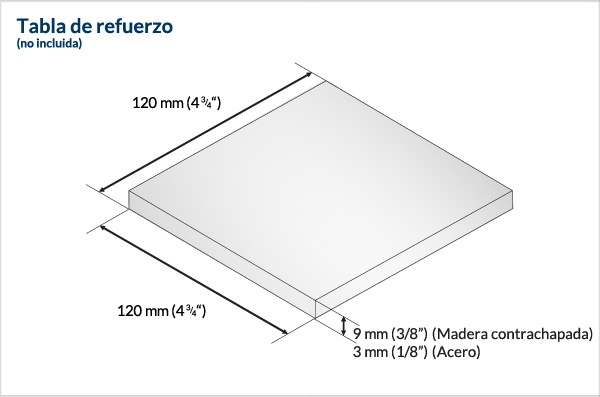

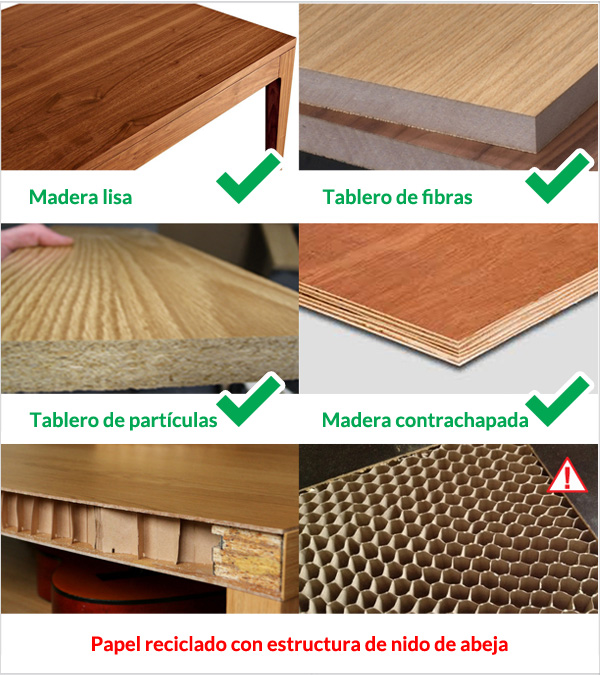

Para los escritorios que usan una estructura de panal de abeja o una estructura de emparedado con bolsillos huecos, recomendamos agregar una tabla de refuerzo para evitar daños por pinzas en la mesa.
Bajar el brazo monitor en el poste y ajustarlo a la altura deseada.
Fijar la posición del brazo en la varilla apretando la manija del tornillo hasta que quede asegurada.
Se recomienda realizar la instalación con, al menos, dos personas.
Si se necesitan tornillos M5, póngase en contacto con nuestro servicio de atención al cliente para obtenerlos gratuitamente.

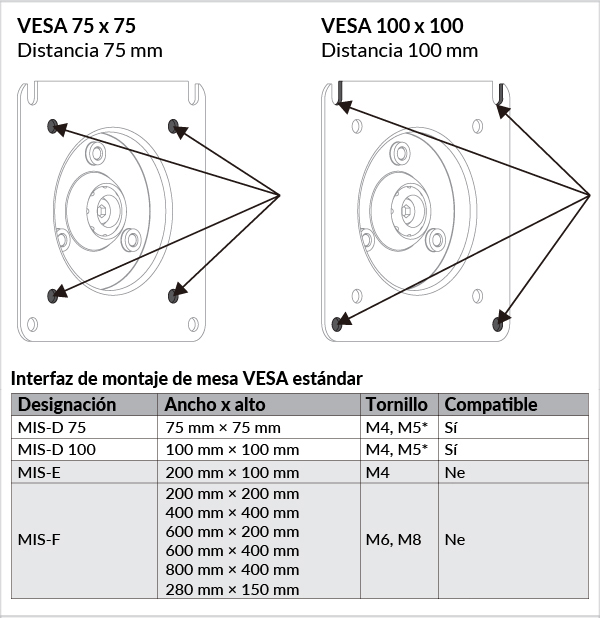

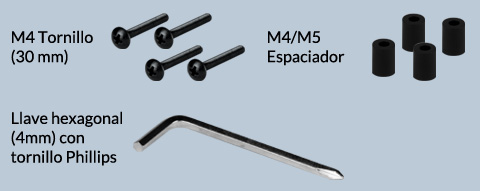

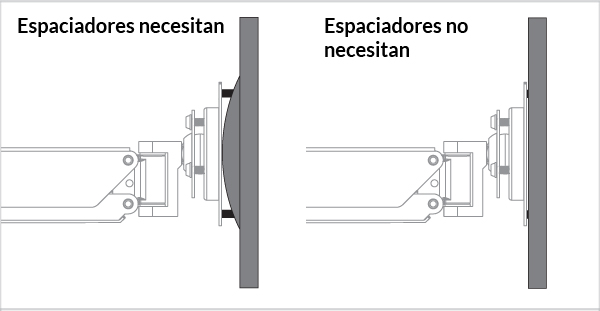

Los espaciadores se utilizan para llenar el espacio entre el soporte de montaje y los orificios, si los hubiera.
- VESA 100x100, sin espaciadores
- VESA 100x100, con espaciadores
- VESA 75x75, sin espaciadores
- VESA 75x75, con espaciadores
Atención
No utilice tornillos de 30 mm sin espaciadores.
Atención
No utilice tornillos de 30 mm sin espaciadores.

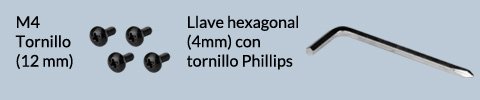

Ajuste la flexibilidad de las bisagras con la llave hexagonal y el tornillo para el movimiento y el alcance deseado.
Fijar el monitor en la inclinación y rotación deseada.
Advertencia
Cuando realices los siguientes ajustes, asegúrate de que el monitor está bien colocado para evitar daños.
En el caso de monitores pesados (más de 8 kg), el ajuste de inclinación/rotación debe apretarse para garantizar la estabilidad. Como resultado, el ajuste no puede realizarse libremente.
Para cualquier ajuste de inclinación/rotación, es necesario desatornillar ligeramente los 3 tornillos de la parte posterior, ajustar el monitor a la posición deseada y, a continuación, asegurar su posición volviendo a atornillar los tornillos.
