- AMD – AM5, AM4
- Intel – LGA1851, LGA1700
Elegir el zócalo del procesador
Herramientas necesarias
Destornillador Phillips PH2
Refer here to learn more about how to apply thermal pastes.
- Salida trasera
- Entrada trasera
Seleccione la dirección del flujo de aire
Los ventiladores se pueden girar para facilitar la gestión de los cables
Los ventiladores se pueden girar para facilitar la gestión de los cables

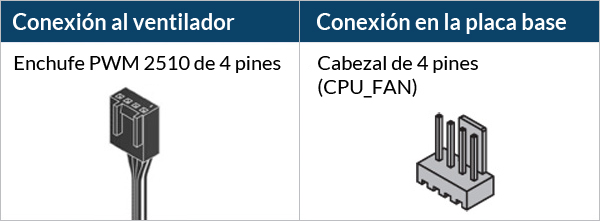

- CPU_FAN

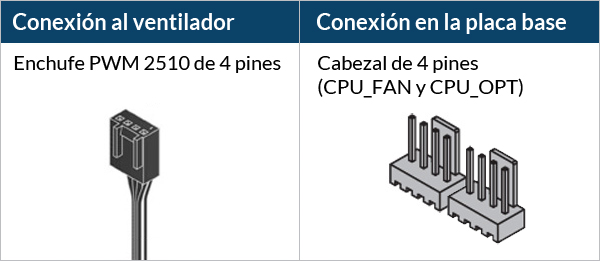

- CPU_FAN + CPU_OPT
Seleccione la configuración del ventilador para la CPU
Para sacar el máximo a tu disipador, se recomienda ajustar el control de velocidad del ventilador en BIOS; sigue esta guía para ajustar el PWM.
Para sacar el máximo a tu disipador, se recomienda ajustar el control de velocidad del ventilador en BIOS; sigue esta guía para ajustar el PWM.
Herramientas necesarias
Destornillador Phillips PH2
Llave inglesa T20 (incluida en el paquete)
Atención
Fije la placa posterior del zócalo de una de las dos formas que se muestran a continuación, en función del estado de su placa base.
Coloque una base gruesa (por ejemplo, el cartón interior del embalaje) debajo de la placa posterior de la base para apoyarla sobre una superficie plana y horizontal
Abra el mecanismo de carga independiente (ILM), alinee y coloque la CPU en el zócalo
Atención
Conserve las piezas desmontadas para volver a montarlas en el futuro. El ILM debe ser reinstalado si la placa base va a ser devuelta para servicio o garantía.
Atención
El marco de contacto de la CPU está diseñado para ser compatible con las CPU LGA1851 y LGA1700. Seleccione a continuación para ver la compatibilidad de su CPU.
Alinee la CPU en el medio del recorte en el marco de contacto de la CPU, debe haber espacios (resaltados en rojo) en el lado izquierdo y derecho de la CPU.
Alinee la CPU con el borde superior del recorte en el marco de contacto de la CPU, debe haber un espacio (resaltado en rojo) debajo de la CPU.
Atención
Atornille los 4 tornillos con 2 vueltas. A continuación, apriételos uniformemente en cruz para evitar dañar la CPU.
La base puede retirarse después de apretar el CPU-Contact Frame.
Aplique cinta adhesiva en la parte posterior de la placa base para fijar la placa posterior del zócalo. Coloque la caja del PC plana sobre una superficie horizontal.
Abra el mecanismo de carga independiente (ILM), alinee y coloque la CPU en el zócalo
Atención
Conserve las piezas desmontadas para volver a montarlas en el futuro. El ILM debe ser reinstalado si la placa base va a ser devuelta para servicio o garantía.
Atención
El marco de contacto de la CPU está diseñado para ser compatible con las CPU LGA1851 y LGA1700. Seleccione a continuación para ver la compatibilidad de su CPU.
Alinee la CPU en el medio del recorte en el marco de contacto de la CPU, debe haber espacios (resaltados en rojo) en el lado izquierdo y derecho de la CPU.
Alinee la CPU con el borde superior del recorte en el marco de contacto de la CPU, debe haber un espacio (resaltado en rojo) debajo de la CPU.
Atención
Atornille los 4 tornillos con 2 vueltas. A continuación, apriételos uniformemente en cruz para evitar dañar la CPU.
La cinta adhesiva fijada a la placa posterior puede retirarse después de fijar el CPU-Contact Frame.
Refer here to learn more about how to apply thermal pastes.
- Salida trasera
- Entrada trasera
Seleccione la dirección del flujo de aire
Los ventiladores se pueden girar para facilitar la gestión de los cables
Los ventiladores se pueden girar para facilitar la gestión de los cables
- CPU_FAN
- CPU_FAN + CPU_OPT
Seleccione la configuración del ventilador para la CPU
Para sacar el máximo a tu disipador, se recomienda ajustar el control de velocidad del ventilador en BIOS; sigue esta guía para ajustar el PWM.
Para sacar el máximo a tu disipador, se recomienda ajustar el control de velocidad del ventilador en BIOS; sigue esta guía para ajustar el PWM.
