- AMD – AM5, AM4
- Intel - LGA1700
Wybierz gniazdo procesora
Wymagane narzędzia
Śrubokręt krzyżowy PH2
Więcej informacji o stosowaniu pasty termoprzewodzącej można znaleźć tutaj.
- Wylot z tyłu
- Wlot z tyłu
Wybierz kierunek przepływu powietrza
Aby zarządzanie kablami było łatwiejsze, możliwe jest obracanie wentylatorów
Aby zarządzanie kablami było łatwiejsze, możliwe jest obracanie wentylatorów

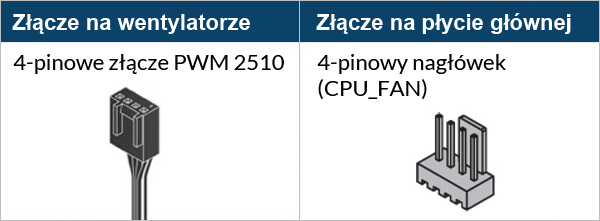

- CPU_FAN

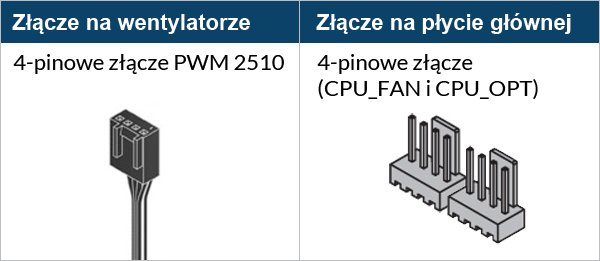

- CPU_FAN + CPU_OPT
Wybierz konfigurację złącza wentylatora procesora
Aby jak najlepiej wykorzystać radiator, zalecane jest dostosowanie prędkości wentylatora w systemie BIOS. Aby dostosować ustawienia PWM, postępuj zgodnie z niniejszym przewodnikiem.
Aby jak najlepiej wykorzystać radiator, zalecane jest dostosowanie prędkości wentylatora w systemie BIOS. Aby dostosować ustawienia PWM, postępuj zgodnie z niniejszym przewodnikiem.
Aby jak najlepiej wykorzystać radiator, zalecane jest dostosowanie prędkości wentylatora w systemie BIOS. Aby dostosować ustawienia PWM, postępuj zgodnie z niniejszym przewodnikiem.
Wymagane narzędzia
Śrubokręt krzyżowy PH2
Wkrętak T20 (w zestawie)
Uwaga
W zależności od stanu płyty głównej, zabezpiecz tylną płytkę gniazda używając jednego z dwóch sposobów przedstawionych poniżej.
Umieść grubą podkładkę (np. kartę z wnętrza opakowania) pod tylną płytką gniazda, aby podeprzeć ją na płaskiej, poziomej powierzchni
Otwórz niezależny mechanizm ładowania (ILM), wyrównaj i umieść procesor do gniazda
Uwaga
Zachowaj wymontowane części do ponownego montażu w przyszłości. Jeśli płyta główna zostanie przekazana do serwisu lub na naprawę gwarancyjną, mechanizm ILM musi zostać zamontowany ponownie.
Uwaga
Wyrównaj ramkę stykową CPU z górną krawędzią CPU. Szczelina (zaznaczona na czerwono) ma na celu umożliwienie dopasowania ramki stykowej CPU do przyszłych procesorów.
Ostrzeżenie

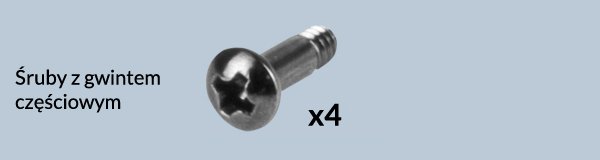

Luźno dokręć wszystkie 4 śruby o 2 obroty, a następnie dokręć je równomiernie na krzyż, aby uniknąć uszkodzenia procesora.
Po dokręceniu ramki kontaktowej procesora, można usunąć grubą podkładkę.
Zastosuj taśmę malarską z tyłu płyty głównej, aby zabezpieczyć płytę tylną gniazda. Umieść obudowę komputera płasko na poziomej powierzchni.
Otwórz niezależny mechanizm ładowania (ILM), wyrównaj i umieść procesor do gniazda
Uwaga
Zachowaj wymontowane części do ponownego montażu w przyszłości. Jeśli płyta główna zostanie przekazana do serwisu lub na naprawę gwarancyjną, mechanizm ILM musi zostać zamontowany ponownie.
Uwaga
Wyrównaj ramkę stykową CPU z górną krawędzią CPU. Szczelina (zaznaczona na czerwono) ma na celu umożliwienie dopasowania ramki stykowej CPU do przyszłych procesorów.
Ostrzeżenie
Luźno dokręć wszystkie 4 śruby o 2 obroty, a następnie dokręć je równomiernie na krzyż, aby uniknąć uszkodzenia procesora.
Po dokręceniu ramki kontaktowej procesora, z tylnej płytki można zerwać taśmę malarską.
Więcej informacji o stosowaniu pasty termoprzewodzącej można znaleźć tutaj.
- Wylot z tyłu
- Wlot z tyłu
Wybierz kierunek przepływu powietrza
Aby zarządzanie kablami było łatwiejsze, możliwe jest obracanie wentylatorów
Aby zarządzanie kablami było łatwiejsze, możliwe jest obracanie wentylatorów
- CPU_FAN
- CPU_FAN + CPU_OPT
Wybierz konfigurację złącza wentylatora procesora
Aby jak najlepiej wykorzystać radiator, zalecane jest dostosowanie prędkości wentylatora w systemie BIOS. Aby dostosować ustawienia PWM, postępuj zgodnie z niniejszym przewodnikiem.
Aby jak najlepiej wykorzystać radiator, zalecane jest dostosowanie prędkości wentylatora w systemie BIOS. Aby dostosować ustawienia PWM, postępuj zgodnie z niniejszym przewodnikiem.
Aby jak najlepiej wykorzystać radiator, zalecane jest dostosowanie prędkości wentylatora w systemie BIOS. Aby dostosować ustawienia PWM, postępuj zgodnie z niniejszym przewodnikiem.
