Outils nécessaires

Tournevis à tête Philips PH2

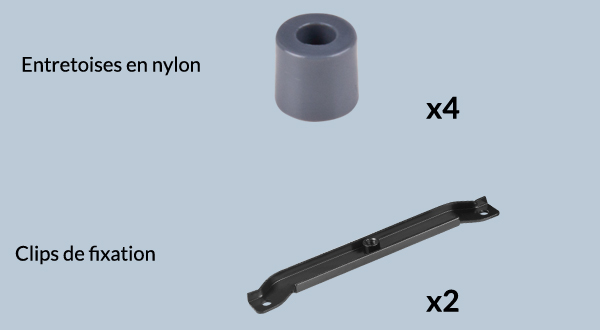

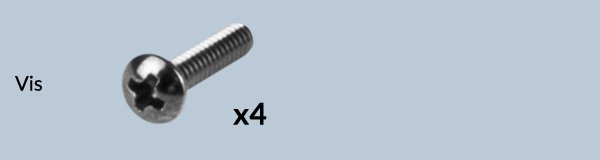

Contenu de l’emballage
Préparation
Installation

Cliquer ici pour en savoir plus sur l’application des pâtes thermiques.

Les ventilateurs peuvent être pivotés pour faciliter la gestion des câbles

Les ventilateurs peuvent être pivotés pour faciliter la gestion des câbles

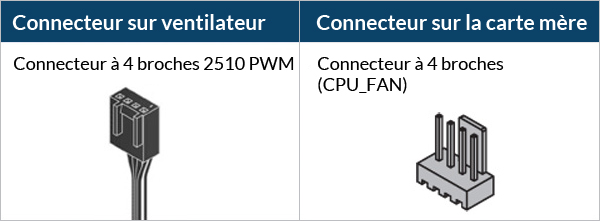

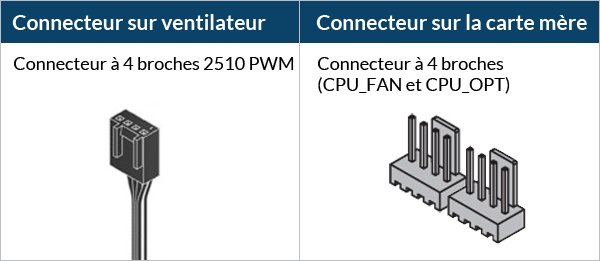

Pour tirer le meilleur parti de votre refroidisseur, il est recommandé de régler la commande de vitesse du ventilateur dans le BIOS. Suivre ce guide pour régler votre modulation de largeur d’impulsion.

Pour tirer le meilleur parti de votre refroidisseur, il est recommandé de régler la commande de vitesse du ventilateur dans le BIOS. Suivre ce guide pour régler votre modulation de largeur d’impulsion.

Configuration du BIOS

Pour tirer le meilleur parti de votre refroidisseur, il est recommandé de régler la commande de vitesse du ventilateur dans le BIOS. Suivre ce guide pour régler votre modulation de largeur d’impulsion.

Outils nécessaires

Tournevis à tête Philips PH2

Tournevis T20 (inclus dans l’emballage)

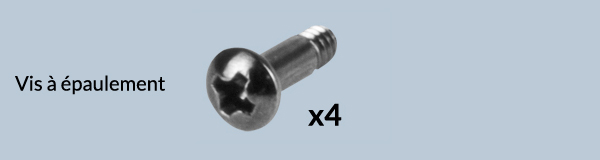

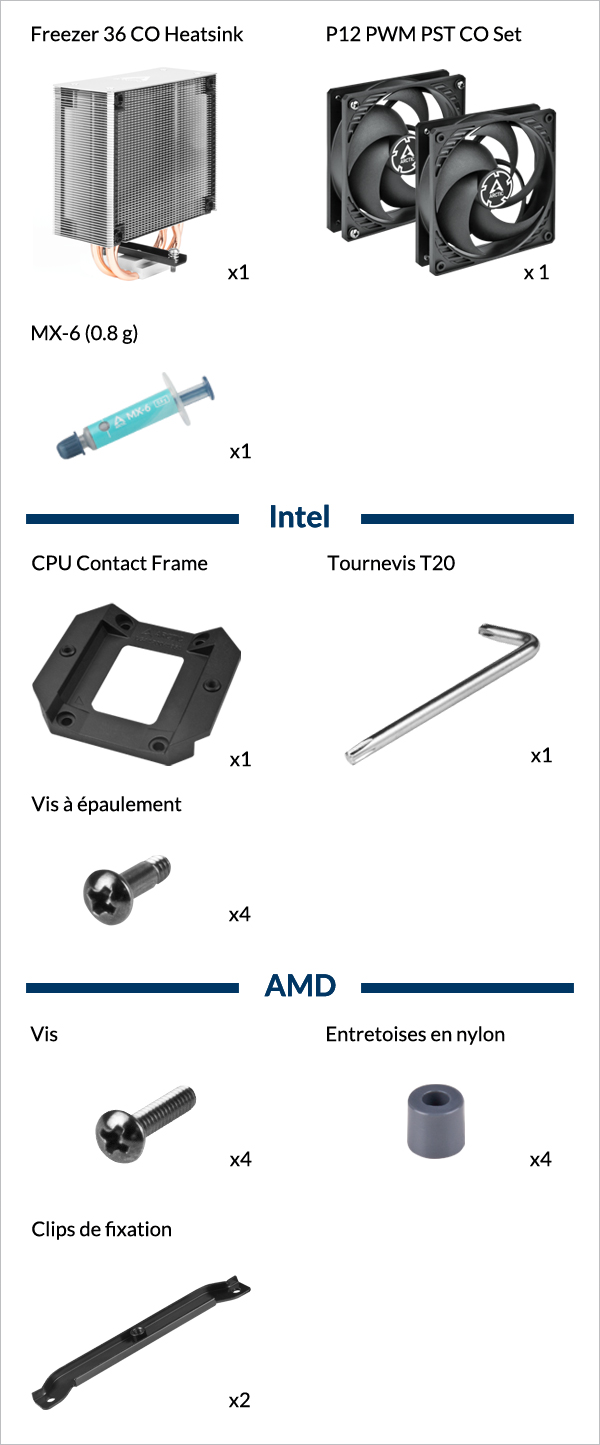

Contenu de l’emballage
Contact Frame Installation

Attention

En fonction de la carte mère, fixer la plaque arrière du socket de l’une des deux manières indiquées ci-dessous.

    La carte mère se trouve-t-elle à l’extérieur du boîtier ?

  • Oui
  • Non

Placer un rembourrage épais (une carte d’intérieur d’emballage par exemple) sous la plaque arrière du socket pour le soutenir grâce à une surface plane et horizontale

Ouvrir le mécanisme de chargement indépendant (ILM), aligner et placer le processeur dans le socket

Attention

Conserver les pièces démontées pour les réassembler ultérieurement. L’ILM doit être réinstallé si la carte mère doit être renvoyée pour réparation ou garantie.

Attention

Alignez le cadre de contact du processeur sur le bord supérieur du processeur. L’espace (surligné en rouge) est créé pour permettre au cadre de contact du processeur de s’adapter aux futurs processeurs.

Avertissement

Enfoncez légèrement les 4 vis en effectuant 2 tours avant de les serrer selon un schéma croisé de manière uniforme pour ne pas endommager le processeur.

Le rembourrage épais peut être retiré une fois que le cadre de contact du processeur est correctement resserré.

Appliquer du ruban adhésif à l’arrière de la carte mère pour fixer la plaque arrière du socket. Poser le boîtier de l’ordinateur à plat sur une surface horizontale.

Ouvrir le mécanisme de chargement indépendant (ILM), aligner et placer le processeur dans le socket

Attention

Conserver les pièces démontées pour les réassembler ultérieurement. L’ILM doit être réinstallé si la carte mère doit être renvoyée pour réparation ou garantie.

Attention

Alignez le cadre de contact du processeur sur le bord supérieur du processeur. L’espace (surligné en rouge) est créé pour permettre au cadre de contact du processeur de s’adapter aux futurs processeurs.

Avertissement

Enfoncez légèrement les 4 vis en effectuant 2 tours avant de les serrer selon un schéma croisé de manière uniforme pour ne pas endommager le processeur.

Le ruban adhésif appliqué sur la plaque arrière peut être retiré une fois que le cadre de contact du processeur est bien resserré.

Installation

Cliquer ici pour en savoir plus sur l’application des pâtes thermiques.

Les ventilateurs peuvent être pivotés pour faciliter la gestion des câbles

Les ventilateurs peuvent être pivotés pour faciliter la gestion des câbles

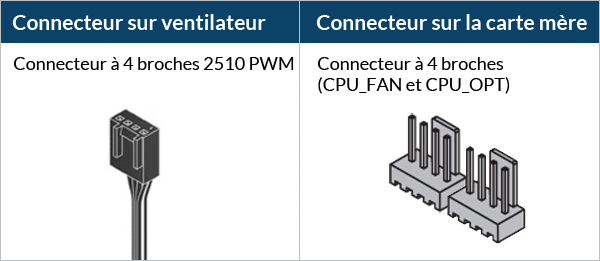

Pour tirer le meilleur parti de votre refroidisseur, il est recommandé de régler la commande de vitesse du ventilateur dans le BIOS. Suivre ce guide pour régler votre modulation de largeur d’impulsion.

Pour tirer le meilleur parti de votre refroidisseur, il est recommandé de régler la commande de vitesse du ventilateur dans le BIOS. Suivre ce guide pour régler votre modulation de largeur d’impulsion.

Configuration du BIOS

Pour tirer le meilleur parti de votre refroidisseur, il est recommandé de régler la commande de vitesse du ventilateur dans le BIOS. Suivre ce guide pour régler votre modulation de largeur d’impulsion.
