Potřebné nástroje

Philips Head Screwdriver Šroubovák s křížovou hlavou PH2

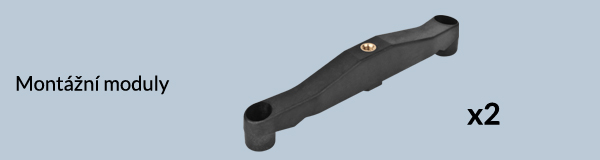

Obsah balení
Freezer 36 Rev 6

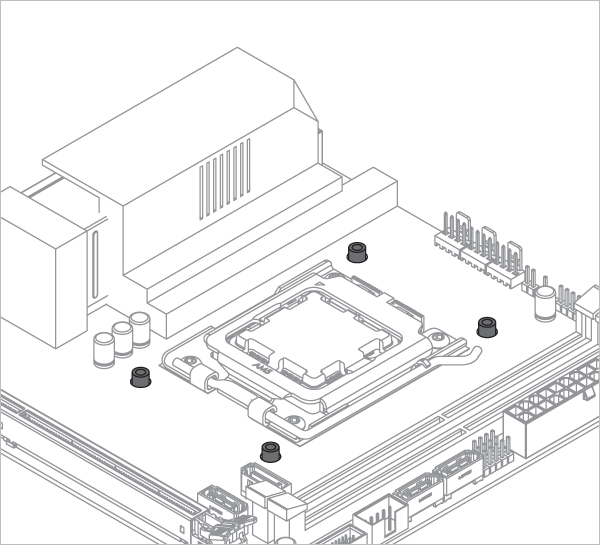

Příprava
Freezer 36 Rev 6

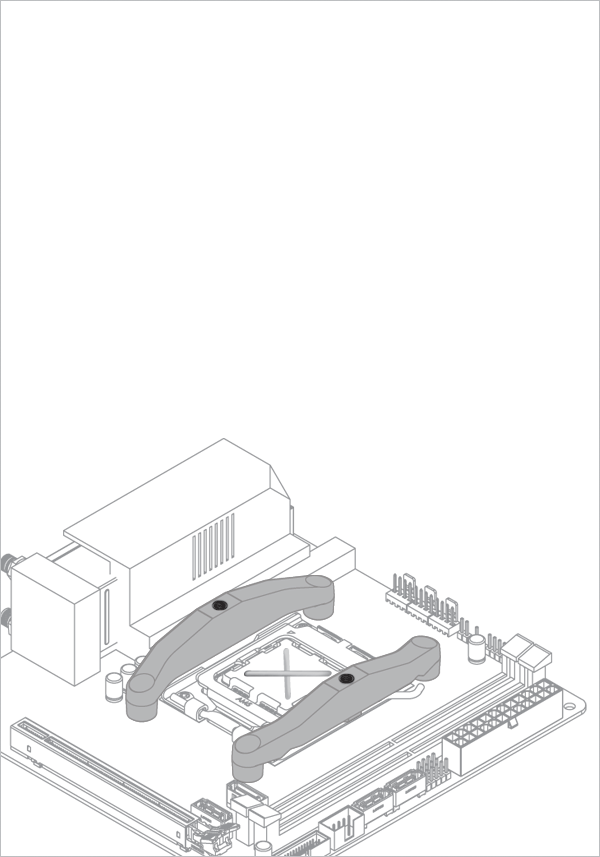

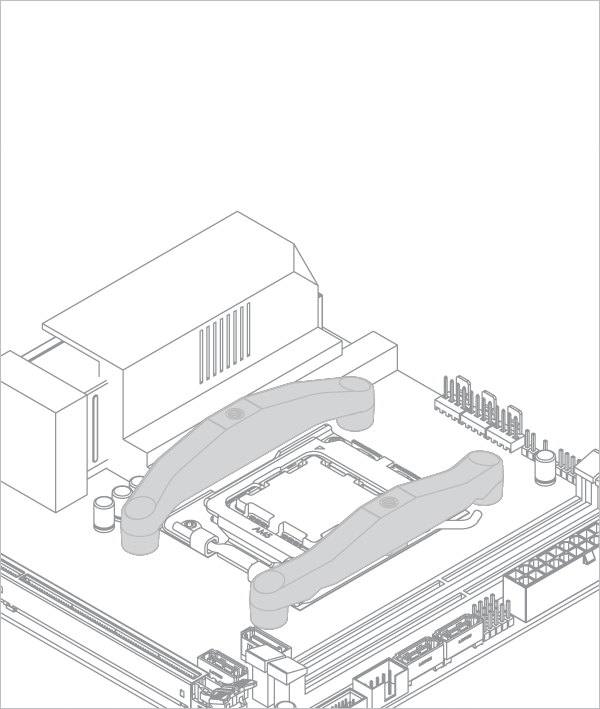

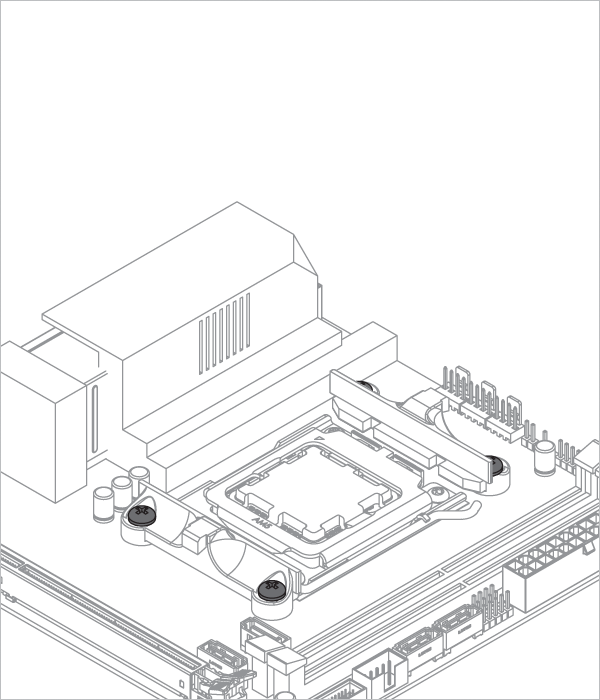

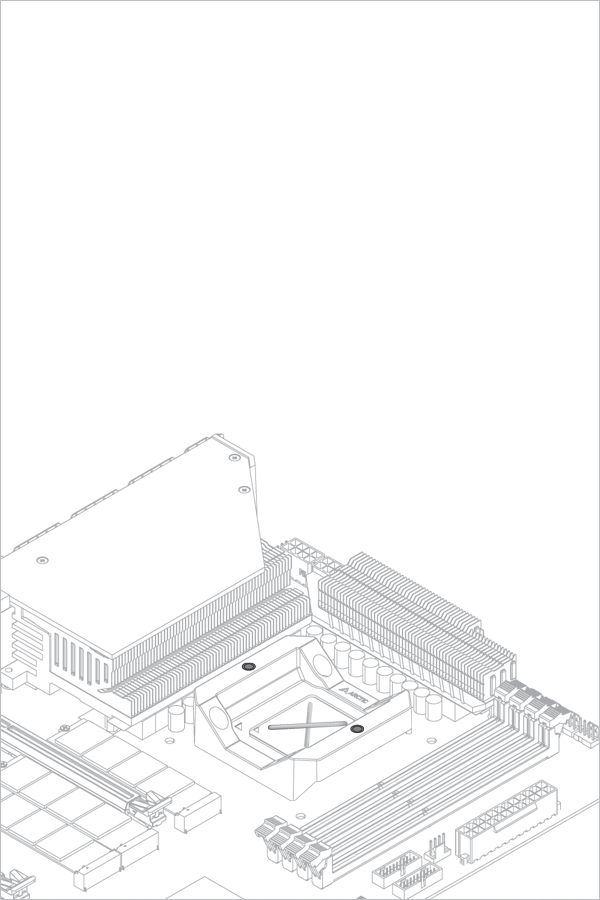

Instalace
Freezer 36 Rev 6 Freezer 36 Rev 6 Freezer 36 Rev 6 Freezer 36 Rev 6 Freezer 36 Rev 6 Freezer 36 Rev 6

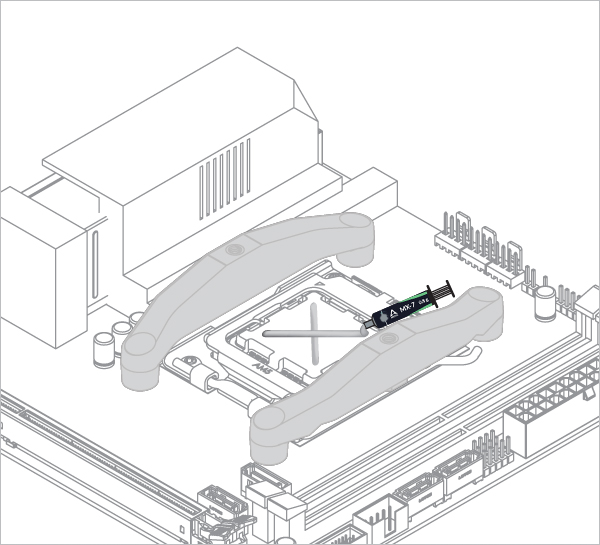

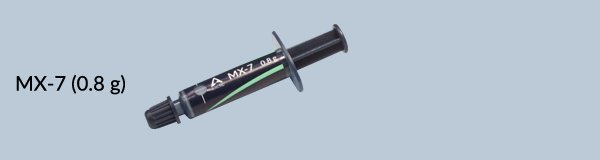

Podívejte se zde a zjistěte více o tom, jak nanášet teplovodivou pastu.

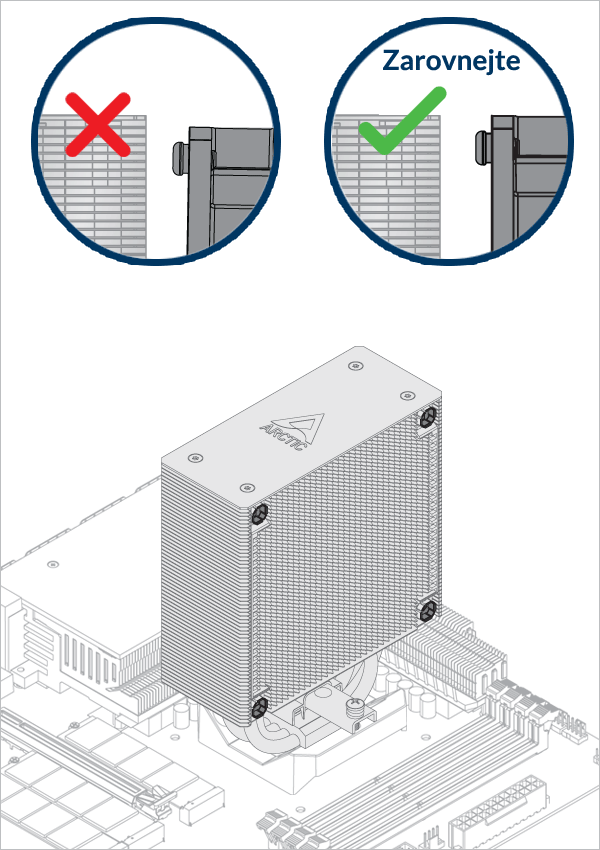

Freezer 36 Rev 6 Freezer 36 Rev 6
Freezer 36 Rev 6

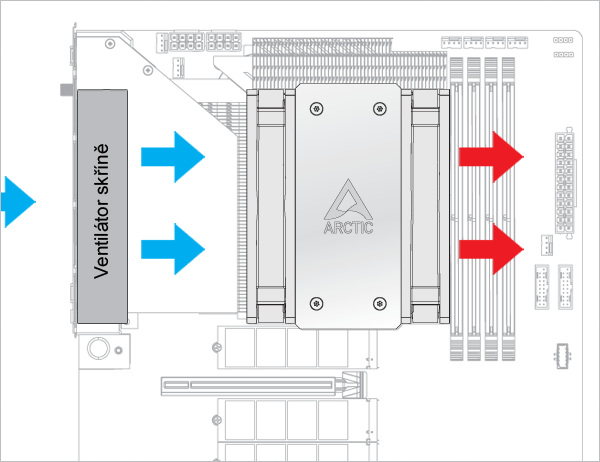

Ventilátory lze otočit pro usnadnění správy kabelů.

Freezer 36 Rev 6
Freezer 36 Rev 6

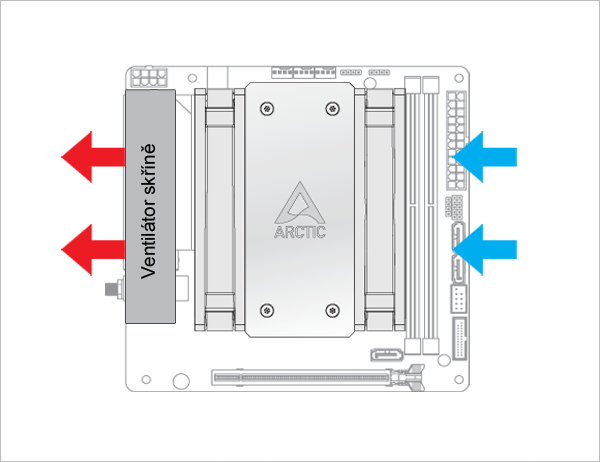

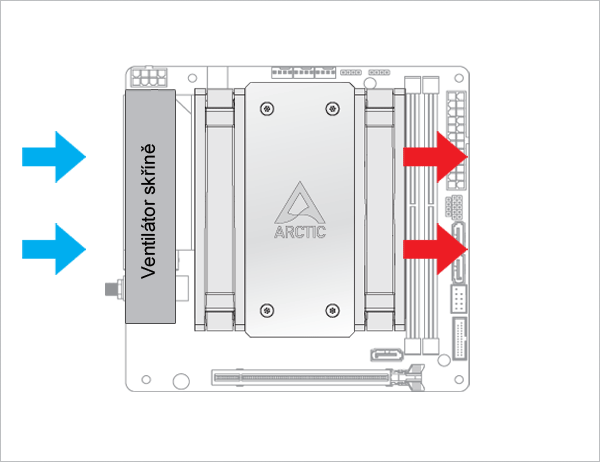

Ventilátory lze otočit pro usnadnění správy kabelů.

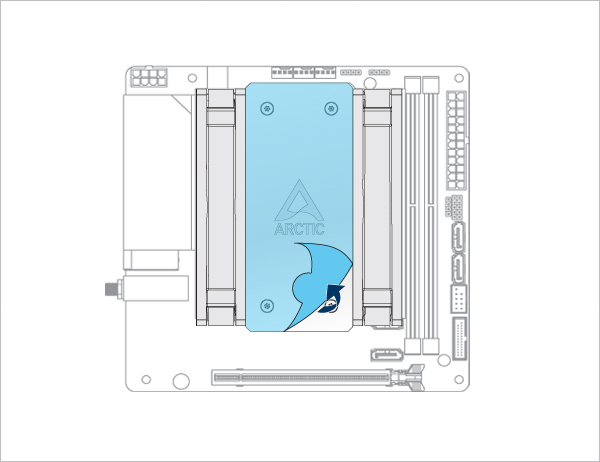

Freezer 36 Rev 6
Freezer 36 Rev 6
Freezer 36 Rev 6 Freezer 36 Rev 6 Freezer 36 Rev 6

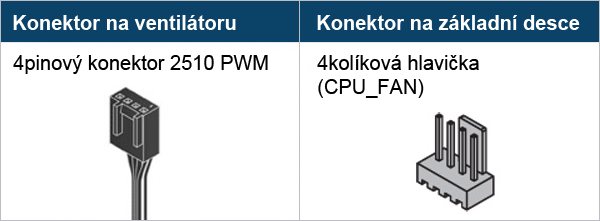

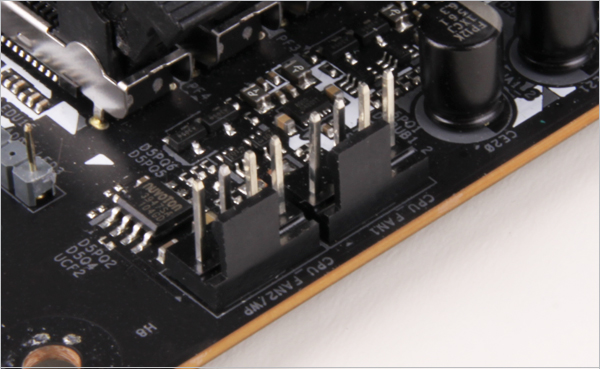

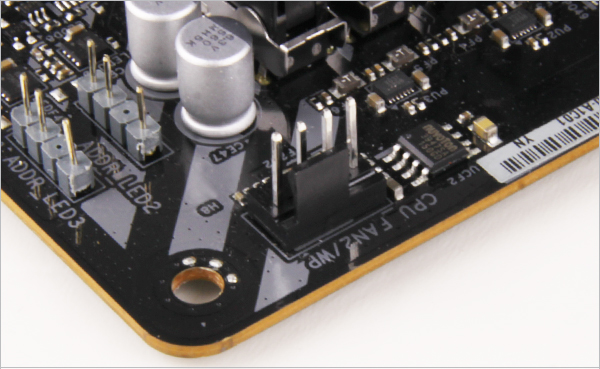

Abyste ze svého chladiče získali co nejlepší výkon, doporučuje se upravit regulaci otáček ventilátoru v BIOSu. Postupujte podle tohoto průvodce pro nastavení PWM.

Freezer 36 Rev 6 Freezer 36 Rev 6 Freezer 36 Rev 6

Abyste ze svého chladiče získali co nejlepší výkon, doporučuje se upravit regulaci otáček ventilátoru v BIOSu. Postupujte podle tohoto průvodce pro nastavení PWM.

Potřebné nástroje

Philips Head Screwdriver Šroubovák s křížovou hlavou PH2

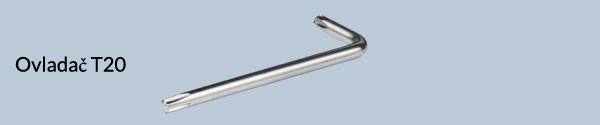

T20 Screwdriver Šroubovák T20 (součást balení)

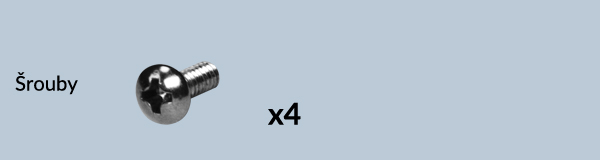

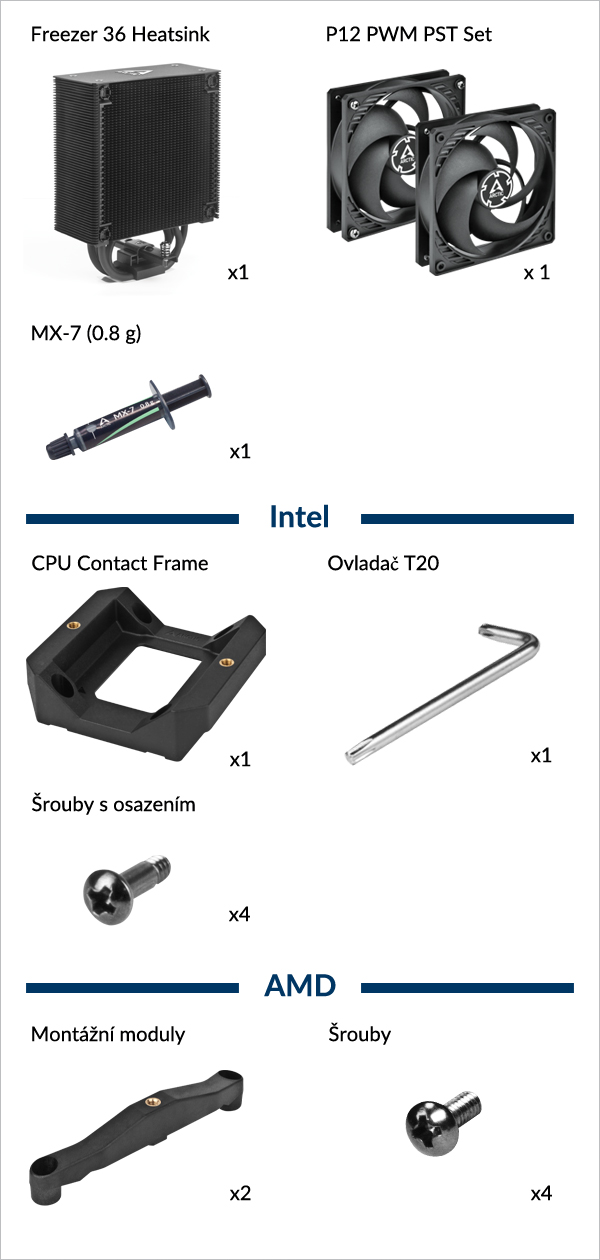

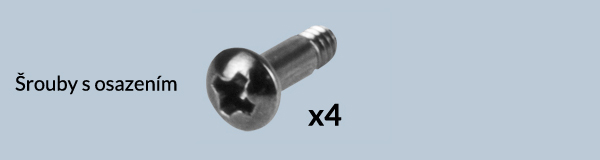

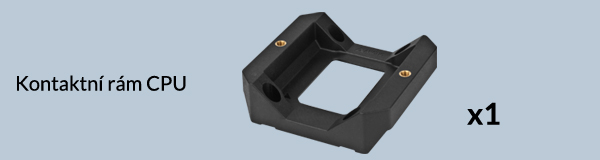

Obsah balení
Freezer 36 Rev 6
Instalace kontaktního rámu

Pozor

Upevněte zadní desku patice jedním ze dvou níže uvedených způsobů v závislosti na stavu vaší základní desky.

    Je základní deska mimo skříň?

  • Ano
  • Ne

Pro podepření zadní desky patice ji položte na rovný, vodorovný povrch, například na silnou podložku (např. vnitřní karton z balení).

Freezer 36 Rev 6

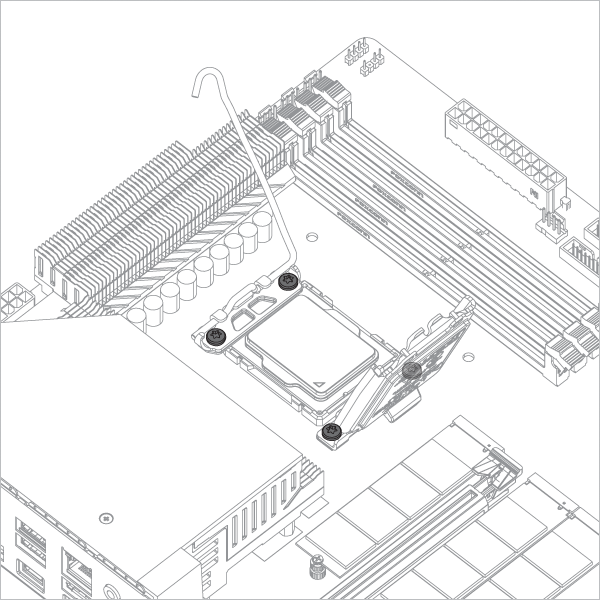

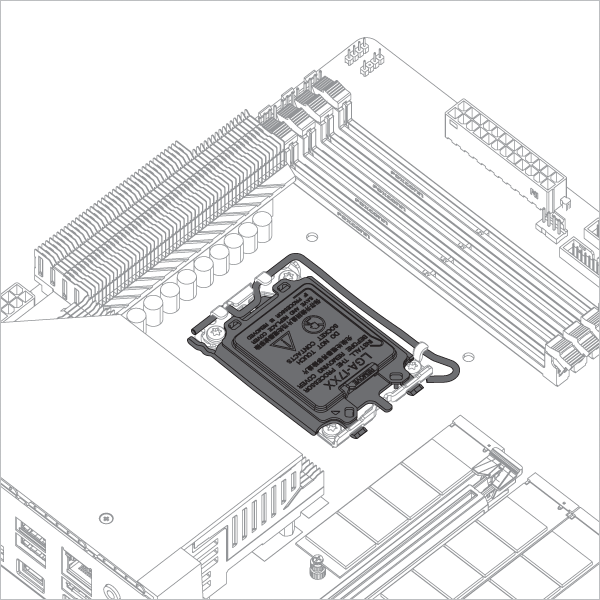

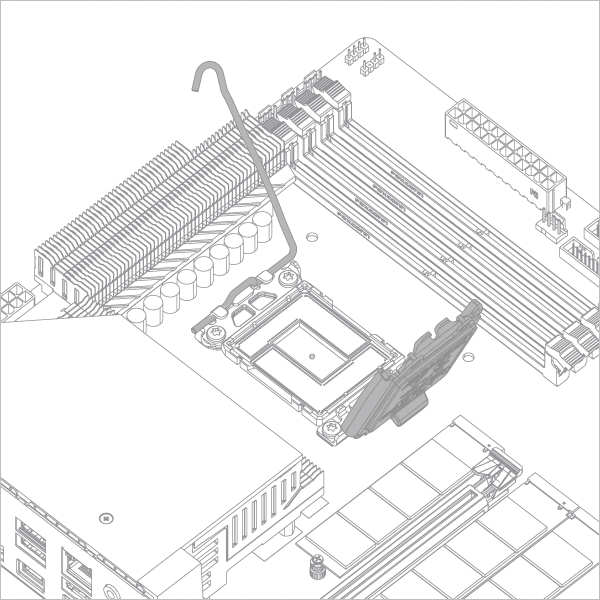

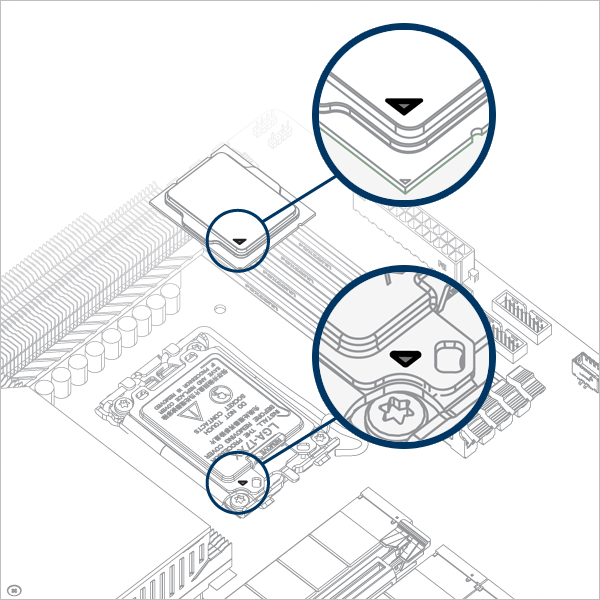

Otevřete mechanismus nezávislého zatížení (ILM), zarovnejte a vložte procesor do patice.

Freezer 36 Rev 6 Freezer 36 Rev 6

Pozor

Odložené části si ponechte pro případnou budoucí opětovnou montáž. ILM musí být znovu nainstalován, pokud má být základní deska odeslána na servis nebo reklamaci.

Freezer 36 Rev 6 Freezer 36 Rev 6 Freezer 36 Rev 6

Pozor

Kontaktní rám CPU je navržen tak, aby byl kompatibilní s procesory LGA1851 i LGA1700. Vyberte níže, abyste viděli, jak váš procesor pasuje.

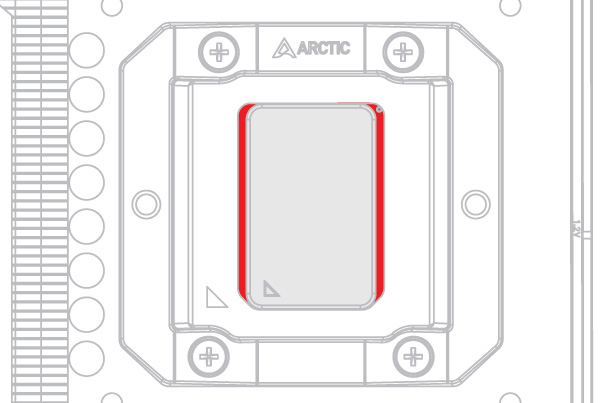

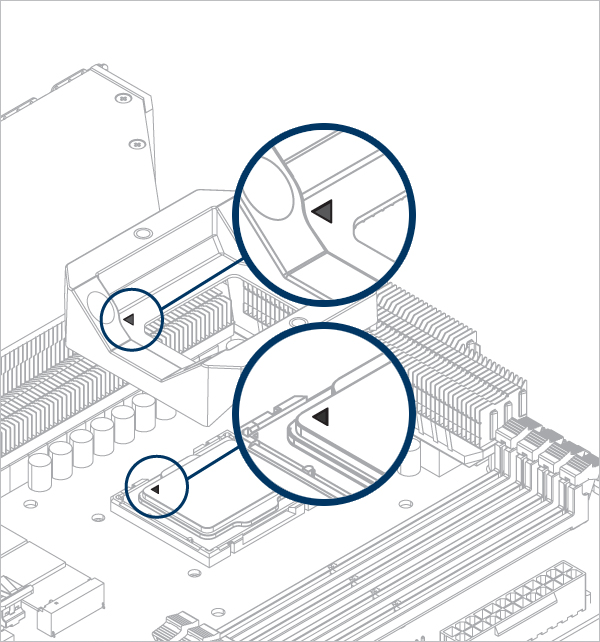

Zarovnejte procesor doprostřed výřezu v kontaktním rámu CPU. Na levé a pravé straně procesoru by měly být mezery (zvýrazněné červeně).

Freezer 36 Rev 6

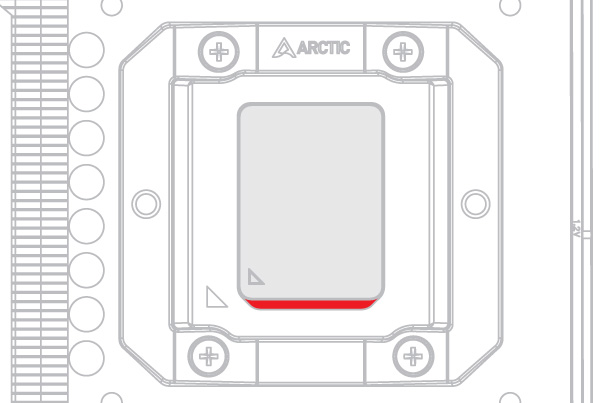

Zarovnejte procesor k hornímu okraji výřezu v kontaktním rámu CPU. Pod procesorem by měla být mezera (zvýrazněná červeně).

Freezer 36 Rev 6
Freezer 36 Rev 6 Freezer 36 Rev 6 Freezer 36 Rev 6

Varování

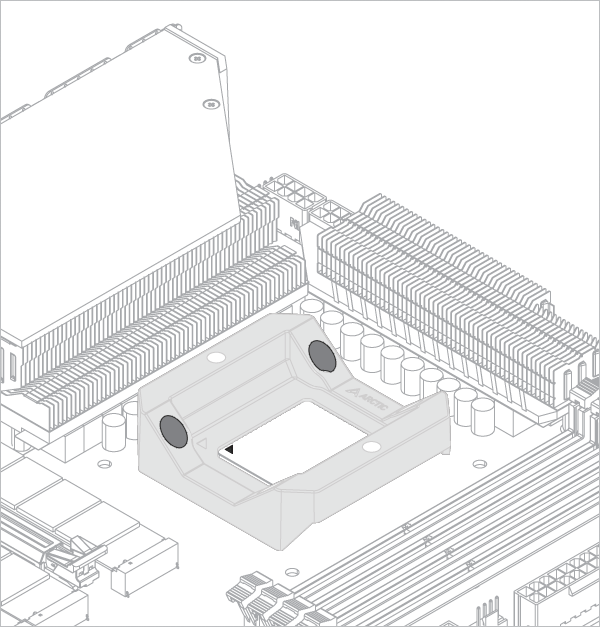

Volně zašroubujte všechny 4 šrouby o 2 otáčky, poté je rovnoměrně utahujte do kříže, abyste zabránili poškození procesoru.

Freezer 36 Rev 6 Freezer 36 Rev 6

Silnou podložku lze odstranit po dotažení kontaktního rámu CPU.

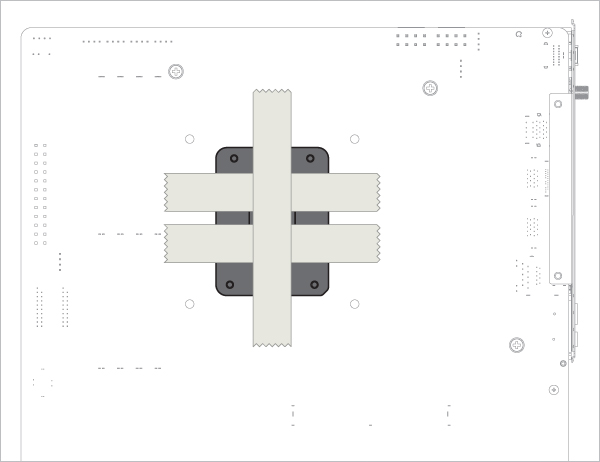

Na zadní stranu základní desky přilepte malířskou pásku, aby se upevnila zadní deska patice. Položte skříň počítače naplocho na vodorovný povrch.

Freezer 36 Rev 6

Otevřete mechanismus nezávislého zatížení (ILM), zarovnejte a vložte procesor do patice.

Freezer 36 Rev 6 Freezer 36 Rev 6

Pozor

Odložené části si ponechte pro případnou budoucí opětovnou montáž. ILM musí být znovu nainstalován, pokud má být základní deska odeslána na servis nebo reklamaci.

Freezer 36 Rev 6 Freezer 36 Rev 6 Freezer 36 Rev 6

Pozor

Kontaktní rám CPU je navržen tak, aby byl kompatibilní s procesory LGA1851 i LGA1700. Vyberte níže, abyste viděli, jak váš procesor pasuje.

Zarovnejte procesor doprostřed výřezu v kontaktním rámu CPU. Na levé a pravé straně procesoru by měly být mezery (zvýrazněné červeně).

Freezer 36 Rev 6

Zarovnejte procesor k hornímu okraji výřezu v kontaktním rámu CPU. Pod procesorem by měla být mezera (zvýrazněná červeně).

Freezer 36 Rev 6
Freezer 36 Rev 6 Freezer 36 Rev 6 Freezer 36 Rev 6

Varování

Volně zašroubujte všechny 4 šrouby o 2 otáčky, poté je rovnoměrně utahujte do kříže, abyste zabránili poškození procesoru.

Freezer 36 Rev 6 Freezer 36 Rev 6

Malířskou pásku přilepenou na zadní desce lze odstranit po dotažení kontaktního rámu CPU.

Instalace
Freezer 36 Rev 6 Freezer 36 Rev 6

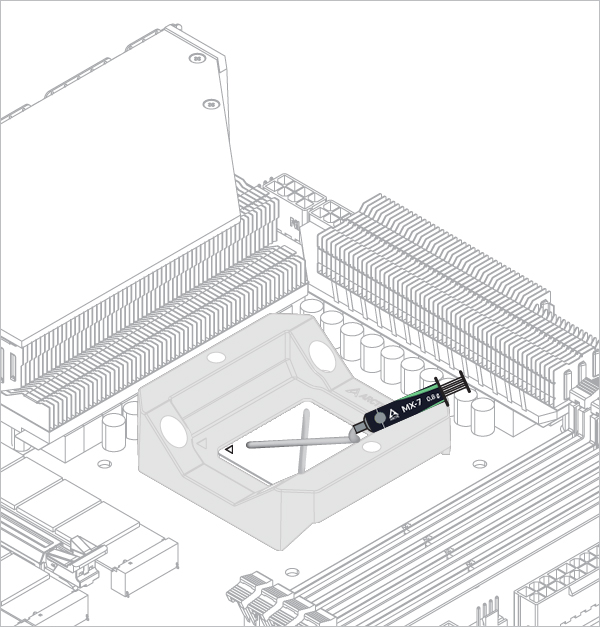

Podívejte se zde a zjistěte více o tom, jak nanášet teplovodivou pastu.

Freezer 36 Rev 6 Freezer 36 Rev 6
Freezer 36 Rev 6

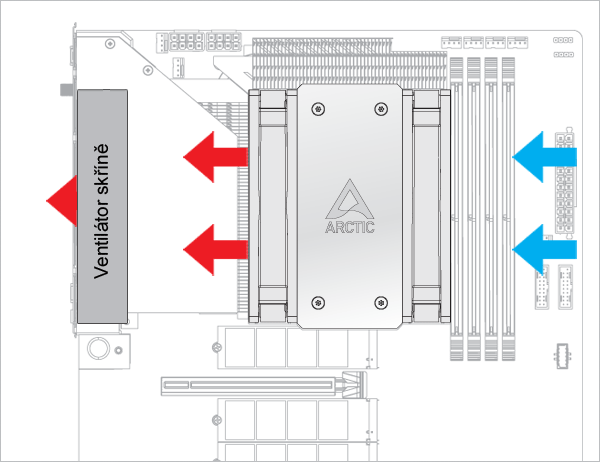

Ventilátory lze otočit pro usnadnění správy kabelů.

Freezer 36 Rev 6
Freezer 36 Rev 6

Ventilátory lze otočit pro usnadnění správy kabelů.

Freezer 36 Rev 6
Freezer 36 Rev 6
Freezer 36 Rev 6 Freezer 36 Rev 6 Freezer 36 Rev 6

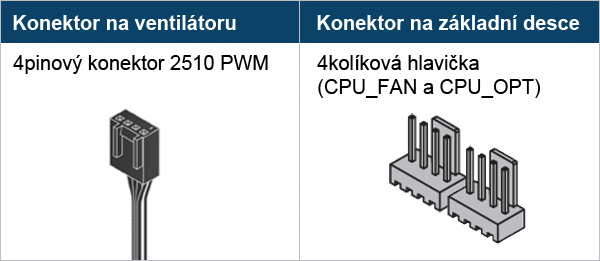

Abyste ze svého chladiče získali co nejlepší výkon, doporučuje se upravit regulaci otáček ventilátoru v BIOSu. Postupujte podle tohoto průvodce pro nastavení PWM.

Freezer 36 Rev 6 Freezer 36 Rev 6 Freezer 36 Rev 6

Abyste ze svého chladiče získali co nejlepší výkon, doporučuje se upravit regulaci otáček ventilátoru v BIOSu. Postupujte podle tohoto průvodce pro nastavení PWM.
