Wymagane narzędzia

Philips Head Screwdriverl Śrubokręt krzyżowy PH2

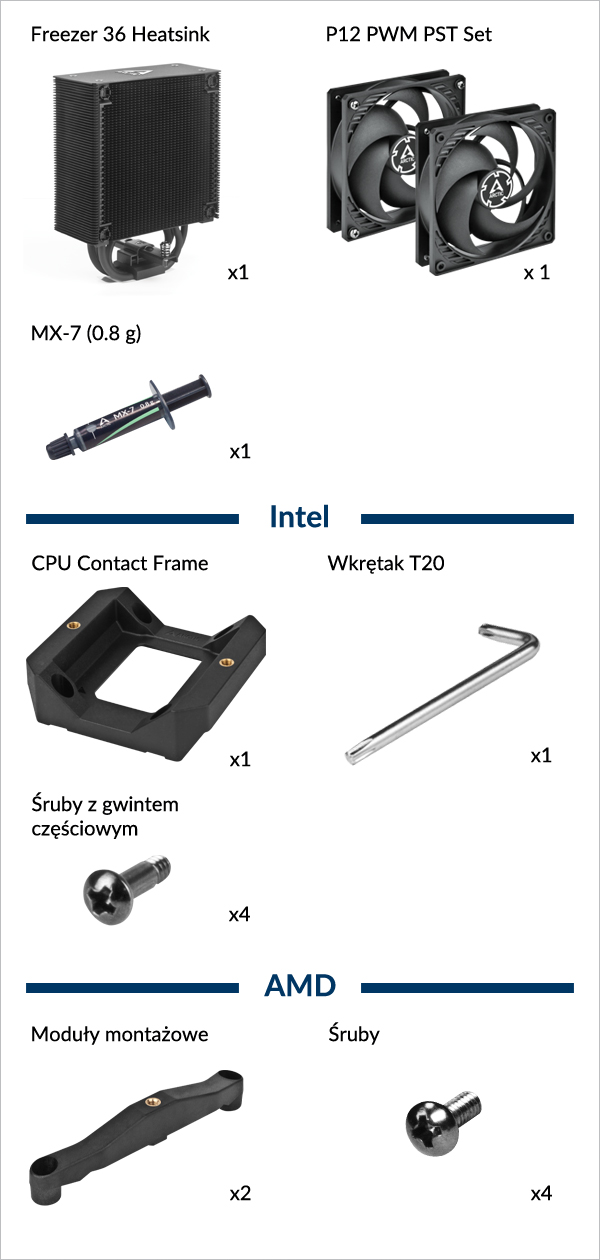

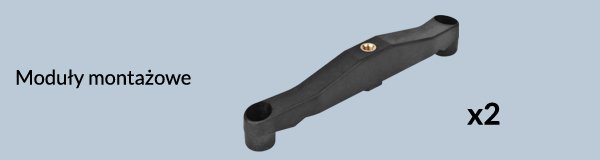

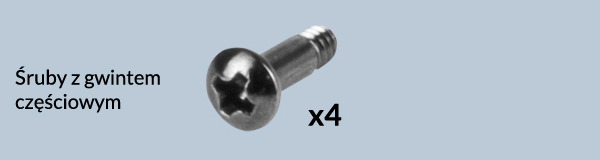

Zawartość opakowania
Freezer 36 Rev 6
Przygotowanie
Freezer 36 Rev 6

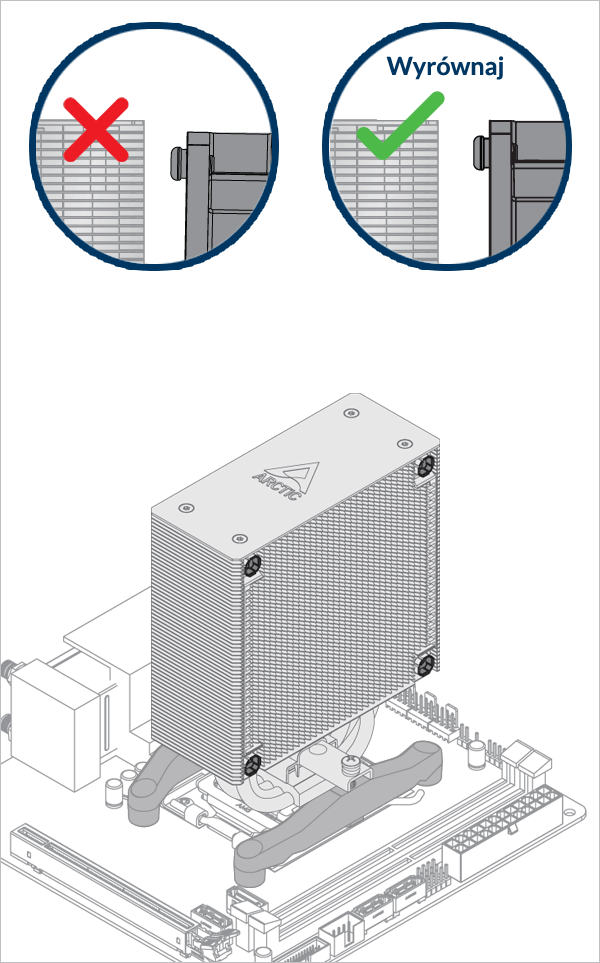

Instalacja
Freezer 36 Rev 6 Freezer 36 Rev 6 Freezer 36 Rev 6 Freezer 36 Rev 6 Freezer 36 Rev 6 Freezer 36 Rev 6

Więcej informacji o stosowaniu pasty termoprzewodzącej można znaleźć tutaj.

Freezer 36 Rev 6 Freezer 36 Rev 6
Freezer 36 Rev 6

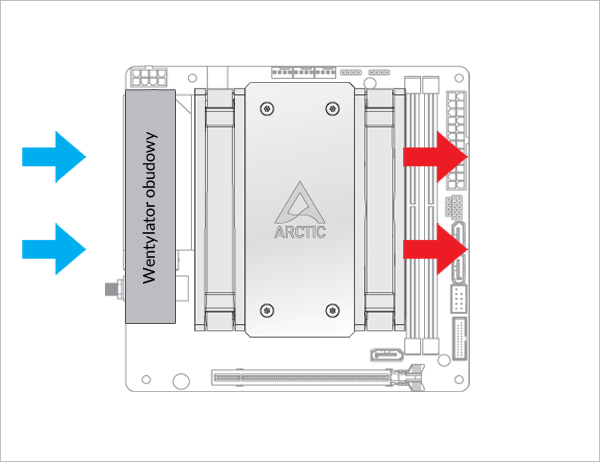

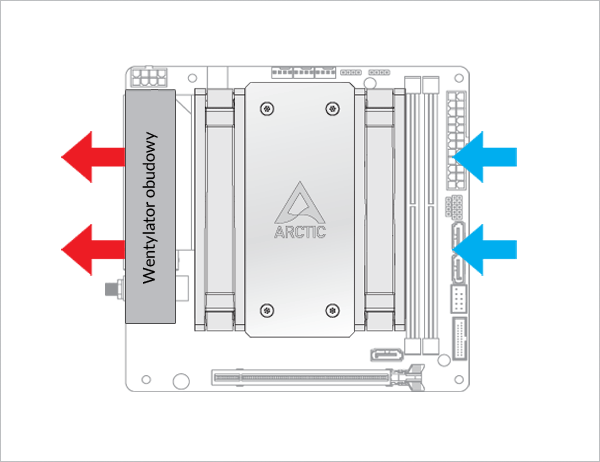

Aby zarządzanie kablami było łatwiejsze, możliwe jest obracanie wentylatorów

Freezer 36 Rev 6
Freezer 36 Rev 6

Aby zarządzanie kablami było łatwiejsze, możliwe jest obracanie wentylatorów

Freezer 36 Rev 6
Freezer 36 Rev 6
Freezer 36 Rev 6 Freezer 36 Rev 6 Freezer 36 Rev 6

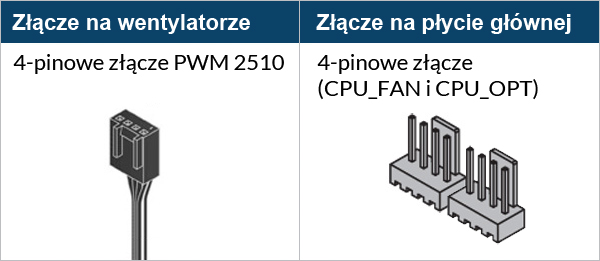

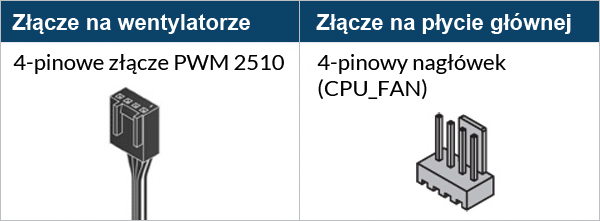

Aby jak najlepiej wykorzystać radiator, zalecane jest dostosowanie prędkości wentylatora w systemie BIOS. Aby dostosować ustawienia PWM, postępuj zgodnie z niniejszym przewodnikiem.

Freezer 36 Rev 6 Freezer 36 Rev 6 Freezer 36 Rev 6

Aby jak najlepiej wykorzystać radiator, zalecane jest dostosowanie prędkości wentylatora w systemie BIOS. Aby dostosować ustawienia PWM, postępuj zgodnie z niniejszym przewodnikiem.

Wymagane narzędzia

Philips Head Screwdriverl Śrubokręt krzyżowy PH2

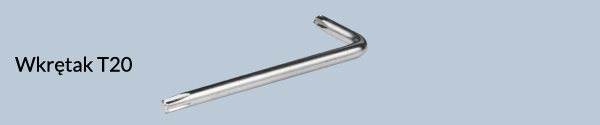

T20 Screw driver Wkrętak T20 (w zestawie)

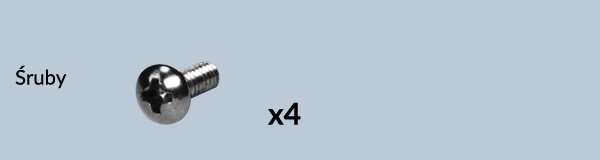

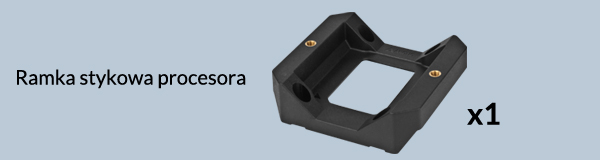

Zawartość opakowania
Freezer 36 Rev 6
Contact Frame Instalacja

Uwaga

W zależności od stanu płyty głównej, zabezpiecz tylną płytkę gniazda używając jednego z dwóch sposobów przedstawionych poniżej.

    Czy płyta główna jest poza obudową?

  • Tak
  • Nie

Umieść grubą podkładkę (np. kartę z wnętrza opakowania) pod tylną płytką gniazda, aby podeprzeć ją na płaskiej, poziomej powierzchni

Freezer 36 Rev 6

Otwórz niezależny mechanizm ładowania (ILM), wyrównaj i umieść procesor do gniazda

Freezer 36 Rev 6 Freezer 36 Rev 6

Uwaga

Zachowaj wymontowane części do ponownego montażu w przyszłości. Jeśli płyta główna zostanie przekazana do serwisu lub na naprawę gwarancyjną, mechanizm ILM musi zostać zamontowany ponownie.

Freezer 36 Rev 6 Freezer 36 Rev 6 Freezer 36 Rev 6

Uwaga

Ramka stykowa procesora jest kompatybilna zarówno z procesorami LGA1851, jak i LGA1700. Wybierz poniżej, aby sprawdzić, czy pasuje do Twojego procesora.

Umieść procesor w środku wycięcia w ramce styków procesora. Powinny być widoczne przerwy (zaznaczone na czerwono) po lewej i prawej stronie procesora.

Freezer 36 Rev 6

Wyrównaj procesor do górnej krawędzi wycięcia w ramce styku procesora. Pod procesorem powinna znajdować się przerwa (zaznaczona na czerwono).

Freezer 36 Rev 6
Freezer 36 Rev 6 Freezer 36 Rev 6 Freezer 36 Rev 6

Ostrzeżenie

Luźno dokręć wszystkie 4 śruby o 2 obroty, a następnie dokręć je równomiernie na krzyż, aby uniknąć uszkodzenia procesora.

Freezer 36 Rev 6 Freezer 36 Rev 6

Po dokręceniu ramki kontaktowej procesora, można usunąć grubą podkładkę.

Apply painter’s tape on the backside of the motherboard to secure the socket backplate. Lay the PC case flat on a horizontal surface.

Freezer 36 Rev 6

Otwórz niezależny mechanizm ładowania (ILM), wyrównaj i umieść procesor do gniazda

Freezer 36 Rev 6 Freezer 36 Rev 6

Uwaga

Zachowaj wymontowane części do ponownego montażu w przyszłości. Jeśli płyta główna zostanie przekazana do serwisu lub na naprawę gwarancyjną, mechanizm ILM musi zostać zamontowany ponownie.

Freezer 36 Rev 6 Freezer 36 Rev 6 Freezer 36 Rev 6

Uwaga

Ramka stykowa procesora jest kompatybilna zarówno z procesorami LGA1851, jak i LGA1700. Wybierz poniżej, aby sprawdzić, czy pasuje do Twojego procesora.

Umieść procesor w środku wycięcia w ramce styków procesora. Powinny być widoczne przerwy (zaznaczone na czerwono) po lewej i prawej stronie procesora.

Freezer 36 Rev 6

Wyrównaj procesor do górnej krawędzi wycięcia w ramce styku procesora. Pod procesorem powinna znajdować się przerwa (zaznaczona na czerwono).

Freezer 36 Rev 6
Freezer 36 Rev 6 Freezer 36 Rev 6 Freezer 36 Rev 6

Ostrzeżenie

Luźno dokręć wszystkie 4 śruby o 2 obroty, a następnie dokręć je równomiernie na krzyż, aby uniknąć uszkodzenia procesora.

Freezer 36 Rev 6 Freezer 36 Rev 6

Po dokręceniu ramki kontaktowej procesora, można usunąć grubą podkładkę.

Instalacja
Freezer 36 Rev 6 Freezer 36 Rev 6

Więcej informacji o stosowaniu pasty termoprzewodzącej można znaleźć tutaj.

Freezer 36 Rev 6 Freezer 36 Rev 6
Freezer 36 Rev 6

Aby zarządzanie kablami było łatwiejsze, możliwe jest obracanie wentylatorów

Freezer 36 Rev 6
Freezer 36 Rev 6

Aby zarządzanie kablami było łatwiejsze, możliwe jest obracanie wentylatorów

Freezer 36 Rev 6
Freezer 36 Rev 6
Freezer 36 Rev 6 Freezer 36 Rev 6 Freezer 36 Rev 6

Aby jak najlepiej wykorzystać radiator, zalecane jest dostosowanie prędkości wentylatora w systemie BIOS. Aby dostosować ustawienia PWM, postępuj zgodnie z niniejszym przewodnikiem.

Freezer 36 Rev 6 Freezer 36 Rev 6 Freezer 36 Rev 6

Aby jak najlepiej wykorzystać radiator, zalecane jest dostosowanie prędkości wentylatora w systemie BIOS. Aby dostosować ustawienia PWM, postępuj zgodnie z niniejszym przewodnikiem.
