Необходимые инструменты

Philips Head Screwdriverl Отвертка с крестообразной головкой PH2

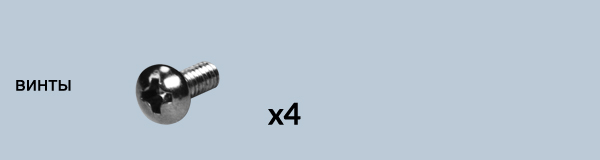

Содержимое упаковки
Freezer 36 Rev 6
Подготовка
Freezer 36 Rev 6
Монтаж
Freezer 36 Rev 6 Freezer 36 Rev 6 Freezer 36 Rev 6 Freezer 36 Rev 6 Freezer 36 Rev 6 Freezer 36 Rev 6

Порядок нанесения термопасты см. подробнее здесь.

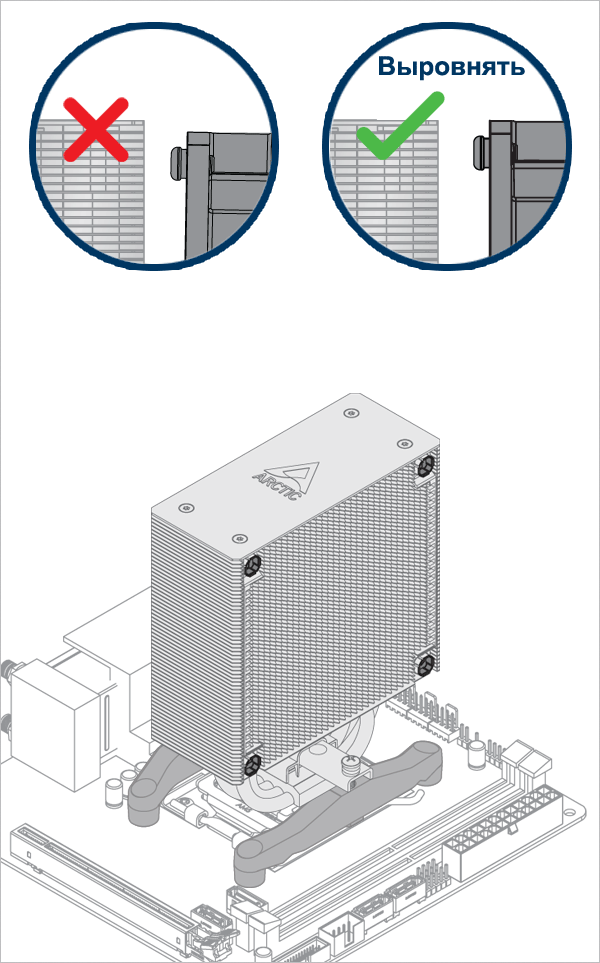

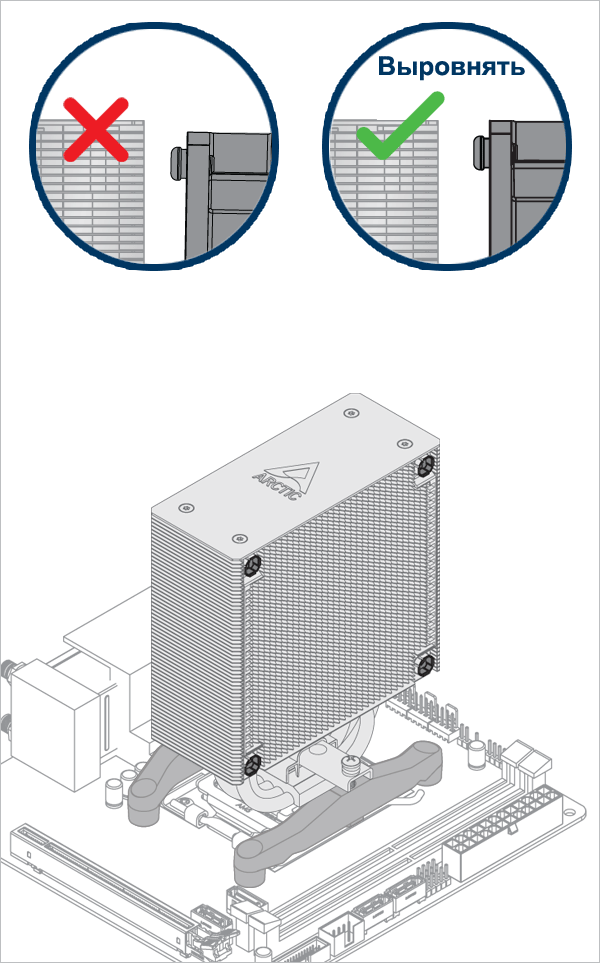

Freezer 36 Rev 6 Freezer 36 Rev 6
Freezer 36 Rev 6

Вентиляторы можно вращать для облегчения прокладки кабелей

Freezer 36 Rev 6
Freezer 36 Rev 6

Вентиляторы можно вращать для облегчения прокладки кабелей

Freezer 36 Rev 6
Freezer 36 Rev 6

    Выберите конфигурацию разъема вентилятора процессора

  • CPU_FAN
  • CPU_FAN + CPU_OPT
Freezer 36 Rev 6 Freezer 36 Rev 6 Freezer 36 Rev 6

Чтобы максимально эффективно использовать кулер, рекомендуется отрегулировать частоту вращения вентилятора в BIOS. Следуйте инструкциям в этом руководстве, чтобы настроить ШИМ.

Freezer 36 Rev 6 Freezer 36 Rev 6 Freezer 36 Rev 6

Чтобы максимально эффективно использовать кулер, рекомендуется отрегулировать частоту вращения вентилятора в BIOS. Следуйте инструкциям в этом руководстве, чтобы настроить ШИМ.

Необходимые инструменты

Philips Head Screwdriverl Отвертка с крестообразной головкой PH2

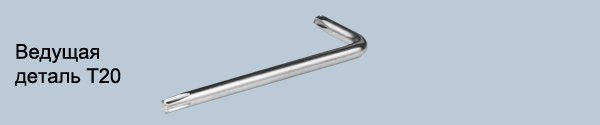

T20 Screw driver Отвертка T20 (входит в комплект)

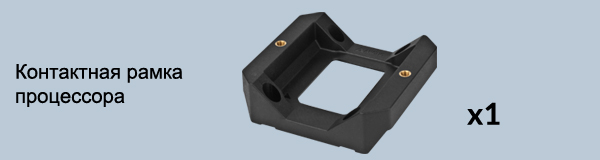

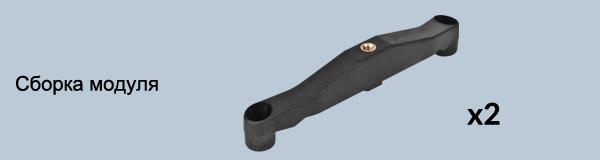

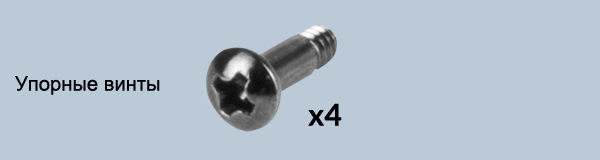

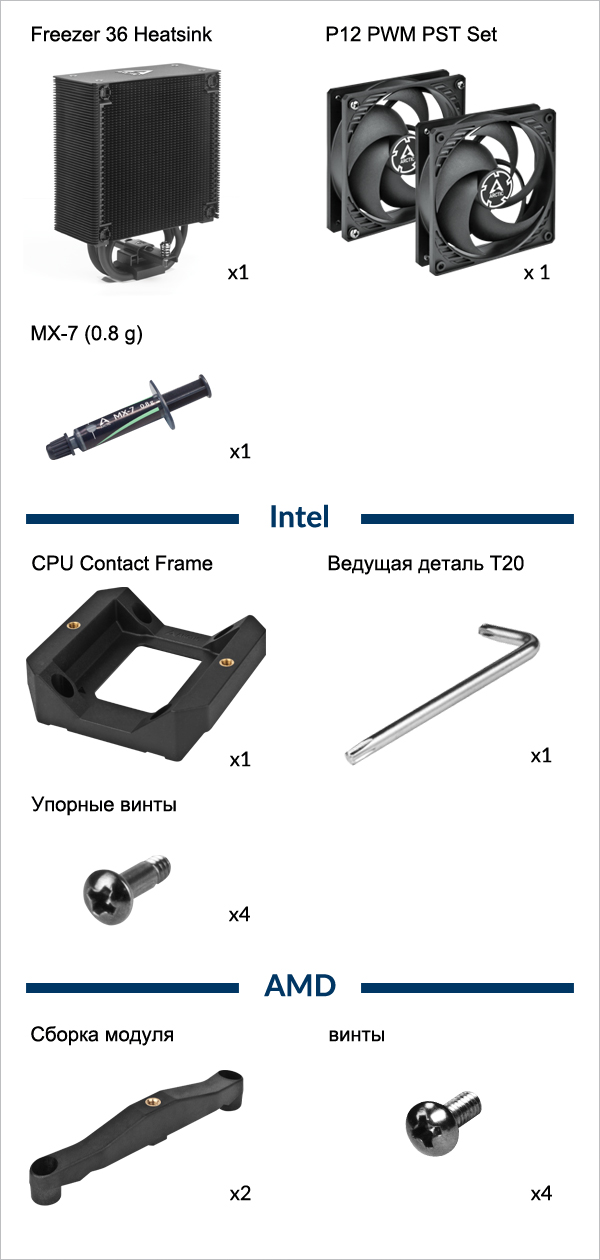

Содержимое упаковки
Freezer 36 Rev 6
Установка контактной рамки

Внимание

Закрепите заднюю панель разъема одним из двух способов, показанных ниже, в зависимости от состояния материнской платы.

    Материнская плата находится за пределами корпуса?

  • Да
  • Нет

Поместите толстую прокладку (например, внутреннюю упаковочную карточку) под заднюю панель разъема, чтобы опереть ее на  плоскую горизонтальную поверхность

Freezer 36 Rev 6

Откройте механизм независимой загрузки (ILM), выровняйте и поместите процессор в разъем

Freezer 36 Rev 6 Freezer 36 Rev 6

Внимание

Сохраните снятые детали для повторной сборки в будущем. ILM необходимо установить повторно при возврате материнской платы для обслуживания или по гарантии.

Freezer 36 Rev 6 Freezer 36 Rev 6 Freezer 36 Rev 6

Внимание

Контактная рамка ЦП совместима с ЦП LGA1851 и LGA1700. Выберите ниже, чтобы узнать, подходит ли ваш ЦП.

Выровняйте процессор по середине выреза на контактной рамке процессора, с левой и правой стороны процессора должны быть зазоры (выделены красным).

Freezer 36 Rev 6

Совместите процессор с верхним краем выреза на контактной рамке процессора, под процессором должен быть зазор (выделен красным).

Freezer 36 Rev 6
Freezer 36 Rev 6 Freezer 36 Rev 6 Freezer 36 Rev 6

Внимание

Ослабьте все 4 винта на 2 оборота, а затем равномерно затяните их крест-накрест, чтобы не повредить процессор.

Freezer 36 Rev 6 Freezer 36 Rev 6

Толстую прокладку можно удалить после затяжки контактной рамки процессора.

Наклейте малярный скотч на заднюю часть материнской платы, чтобы закрепить заднюю панель разъема. Положите корпус компьютера ровно на горизонтальную поверхность.

Freezer 36 Rev 6

Откройте механизм независимой загрузки (ILM), выровняйте и поместите процессор в разъем

Freezer 36 Rev 6 Freezer 36 Rev 6

Внимание

Сохраните снятые детали для повторной сборки в будущем. ILM необходимо установить повторно при возврате материнской платы для обслуживания или по гарантии.

Freezer 36 Rev 6 Freezer 36 Rev 6 Freezer 36 Rev 6

Внимание

Контактная рамка ЦП совместима с ЦП LGA1851 и LGA1700. Выберите ниже, чтобы узнать, подходит ли ваш ЦП.

Выровняйте процессор по середине выреза на контактной рамке процессора, с левой и правой стороны процессора должны быть зазоры (выделены красным).

Freezer 36 Rev 6

Совместите процессор с верхним краем выреза на контактной рамке процессора, под процессором должен быть зазор (выделен красным).

Freezer 36 Rev 6
Freezer 36 Rev 6 Freezer 36 Rev 6 Freezer 36 Rev 6

Внимание

Ослабьте все 4 винта на 2 оборота, а затем равномерно затяните их крест-накрест, чтобы не повредить процессор.

Freezer 36 Rev 6 Freezer 36 Rev 6

Малярную ленту, прикрепленную к задней панели, можно удалить после затяжки контактной рамки процессора.

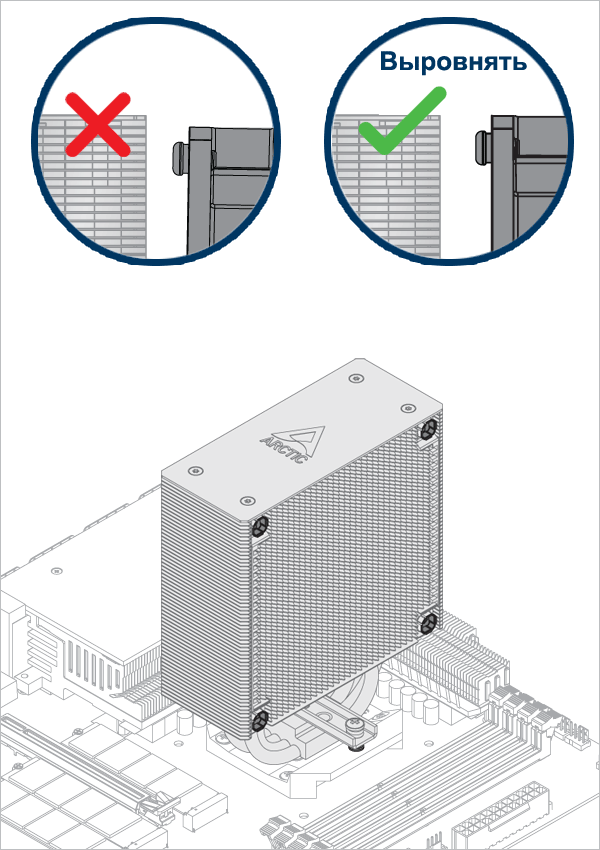

Монтаж
Freezer 36 Rev 6 Freezer 36 Rev 6

Порядок нанесения термопасты см. подробнее здесь.

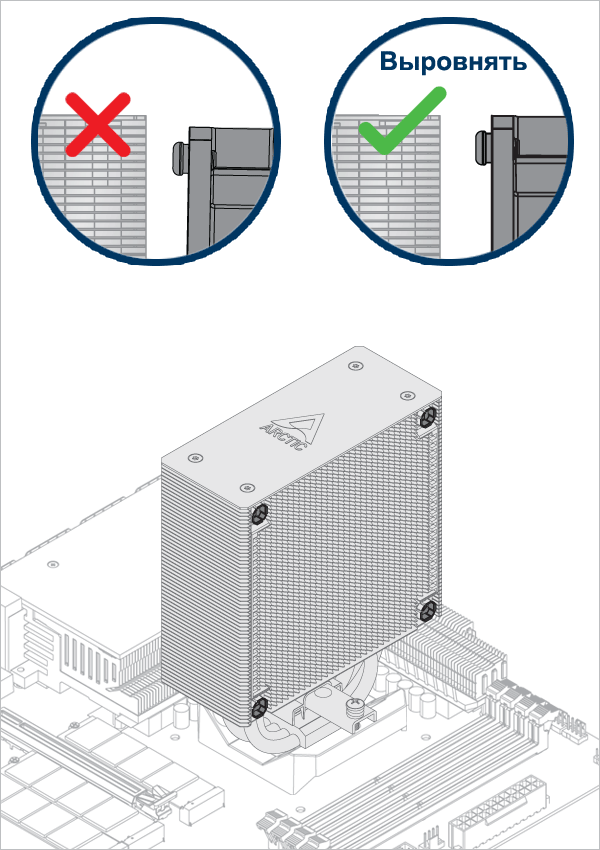

Freezer 36 Rev 6 Freezer 36 Rev 6
Freezer 36 Rev 6

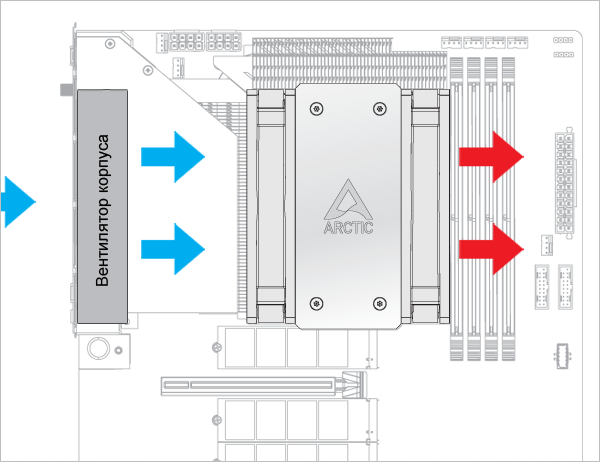

Вентиляторы можно вращать для облегчения прокладки кабелей

Freezer 36 Rev 6
Freezer 36 Rev 6

Вентиляторы можно вращать для облегчения прокладки кабелей

Freezer 36 Rev 6
Freezer 36 Rev 6

    Выберите конфигурацию разъема вентилятора процессора

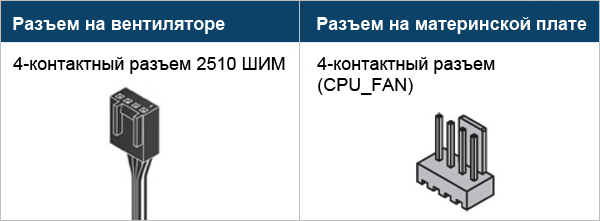

  • CPU_FAN

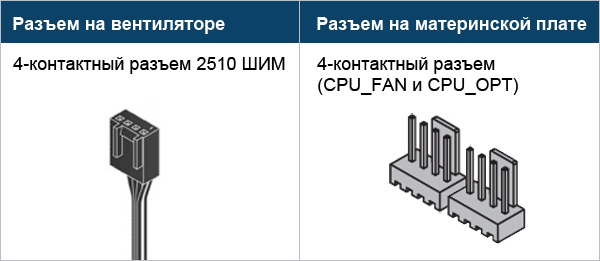

  • CPU_FAN + CPU_OPT
Freezer 36 Rev 6 Freezer 36 Rev 6 Freezer 36 Rev 6

Чтобы максимально эффективно использовать кулер, рекомендуется отрегулировать частоту вращения вентилятора в BIOS. Следуйте инструкциям в этом руководстве, чтобы настроить ШИМ.

Freezer 36 Rev 6 Freezer 36 Rev 6 Freezer 36 Rev 6

Чтобы максимально эффективно использовать кулер, рекомендуется отрегулировать частоту вращения вентилятора в BIOS. Следуйте инструкциям в этом руководстве, чтобы настроить ШИМ.
