메인보드 호환성을 확인하려면 다음 링크를 클릭하세요.
- AMD – AM5, AM4
- Intel – LGA1851, LGA1700
CPU 소켓을 선택하세요
인쇄 가능한 빠른 시작 가이드는 여기에서 확인할 수 있습니다.
필요한 도구
PH2 십자 드라이버
PWM 케이블 (일체형)
펌프, VRM 및 라디에이터 팬 속도를 동시에 제어하고 펌프 속도를 모니터링할 수 있는 단일 커넥터 PWM 케이블입니다.
PWM 케이블 (개별 제어)
펌프/VRM 팬/라디에이터 팬 속도를 개별적으로 제어하고 모니터링할 수 있는 3개의 커넥터가 있는 PWM 케이블입니다.
메인보드에 4핀 헤더 3개가 필요합니다.
쿨러를 메인보드에 장착하기 전에 PWM 제어 케이블을 연결하십시오.
수랭식 일체형 쿨러(AIO)를 올바르게 (또는 잘못) 장착하는 방법은 무엇일까요?
GamersNexus의 Steve가 PC 케이스에 수랭식 일체형 쿨러(AIO)를 조립할 때 피해야 할 실수들을 설명해 드립니다.
본 영상은 GamersNexus에서 제작했으며, ARCTIC은 GamersNexus로부터 사용 허가를 받았습니다.
펌프 아래쪽 라디에이터
펌프 위의 라디에이터
기포 소음 발생 위험

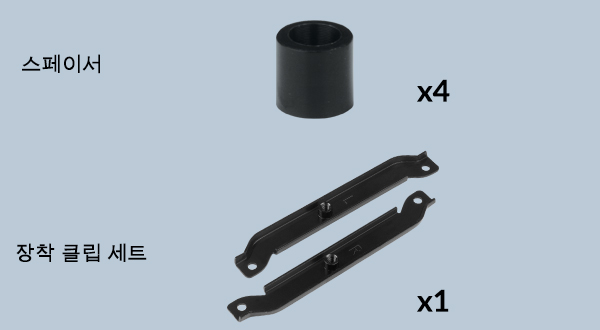

장착 모듈은 반드시 이 방향으로 설치하십시오.
여기를 참고하여 써멀 페이스트 도포 방법에 대해 자세히 알아보세요.

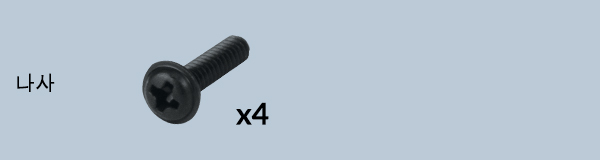

나사 두 개가 모두 나사산에 맞물릴 때까지 살살 조인 다음, 번갈아가며 완전히 조이세요.
AM4 소켓의 경우: 오프셋 장착으로 인해 방열판 일부가 노출됩니다. 이는 CPU 발열 지점이 중앙에서 벗어나 있지만 완벽하게 덮여 있기 때문에 의도적인 설계입니다.

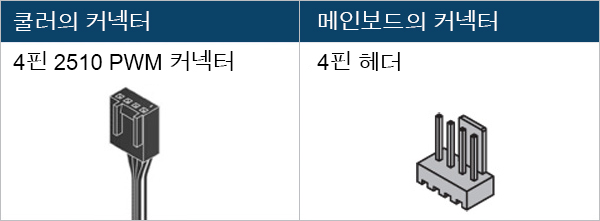

메인보드의 모든 커넥터를 제대로 연결했는지 확인하십시오.
PWM 케이블(일체형) = 1개
PWM 케이블(개별 제어형) = 3개
헤더 설정이 DC 제어가 아닌 PWM으로 되어 있는지 확인하십시오. 자세한 내용은 BIOS 설정 가이드를 참조하여 PWM을 조정하십시오.
인쇄 가능한 빠른 시작 가이드는 여기에서 확인할 수 있습니다.
필요한 도구
PH2 십자 드라이버
T20 토크스 드라이버 (포장재에 포함됨)
PWM 케이블 (일체형)
펌프, VRM 및 라디에이터 팬 속도를 동시에 제어하고 펌프 속도를 모니터링할 수 있는 단일 커넥터 PWM 케이블입니다.
PWM 케이블 (개별 제어)
펌프/VRM 팬/라디에이터 팬 속도를 개별적으로 제어하고 모니터링할 수 있는 3개의 커넥터가 있는 PWM 케이블입니다.
메인보드에 4핀 헤더 3개가 필요합니다.
쿨러를 메인보드에 장착하기 전에 PWM 제어 케이블을 연결하십시오.
수랭식 일체형 쿨러(AIO)를 올바르게 (또는 잘못) 장착하는 방법은 무엇일까요?
GamersNexus의 Steve가 PC 케이스에 수랭식 일체형 쿨러(AIO)를 조립할 때 피해야 할 실수들을 설명해 드립니다.
본 영상은 GamersNexus에서 제작했으며, ARCTIC은 GamersNexus로부터 사용 허가를 받았습니다.
펌프 아래쪽 라디에이터
펌프 위의 라디에이터
기포 소음 발생 위험
주목
마더보드 상태에 따라 아래 그림과 같은 두 가지 방법 중 하나로 소켓 백플레이트를 고정하십시오.
ソケットバックプレートを支えるには、平らな水平面、厚手の緩衝材（例：包装の内側のカード）のようなもの
独立積載機構（ILM）を開き、位置を合わせて配置するCPUをソケットに挿入する
주목
取り外した部品は、将来の再組み立てのために保管してください。マザーボードを修理または保証のために返送する場合は、ILMを再取り付けする必要があります。
주목

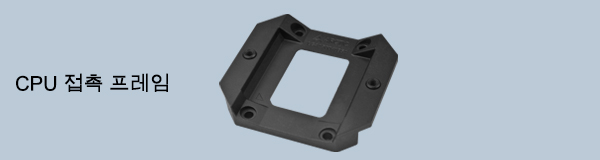

CPUコンタクトフレームは、LGA1851とLGA1700の両方のCPUに対応するように設計されています。お使いのCPUの適合性を確認するには、以下から選択してください。
경고

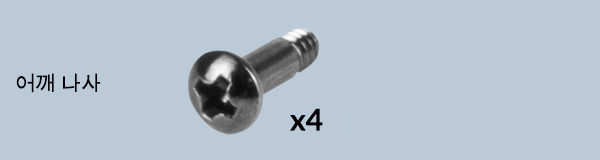

CPU 손상을 방지하기 위해 4개의 나사를 모두 2바퀴 정도 느슨하게 조인 후, 십자 모양으로 고르게 조여주세요.
두꺼운 패딩은 CPU 접촉 프레임을 조인 후 제거할 수 있습니다.
마더보드 뒷면에 페인트용 테이프를 붙여 소켓 백플레이트를 고정합니다. PC 케이스를 수평면에 평평하게 놓습니다.
独立積載機構（ILM）を開き、位置を合わせて配置するCPUをソケットに挿入する
주목
取り外した部品は、将来の再組み立てのために保管してください。マザーボードを修理または保証のために返送する場合は、ILMを再取り付けする必要があります。
주목
CPUコンタクトフレームは、LGA1851とLGA1700の両方のCPUに対応するように設計されています。お使いのCPUの適合性を確認するには、以下から選択してください。
경고
CPU 손상을 방지하기 위해 4개의 나사를 모두 2바퀴 정도 느슨하게 조인 후, 십자 모양으로 고르게 조여주세요.
CPU 접촉 프레임을 조인 후에는 후면 플레이트에 붙인 페인트용 테이프를 제거할 수 있습니다.
여기를 참고하여 써멀 페이스트 도포 방법에 대해 자세히 알아보세요.
나사 두 개가 모두 나사산에 맞물릴 때까지 살살 조인 다음, 번갈아가며 완전히 조이세요.
메인보드의 모든 커넥터를 제대로 연결했는지 확인하십시오.
PWM 케이블(일체형) = 1개
PWM 케이블(개별 제어형) = 3개
헤더 설정이 DC 제어가 아닌 PWM으로 되어 있는지 확인하십시오. 자세한 내용은 BIOS 설정 가이드를 참조하여 PWM을 조정하십시오.
