Para verificar a compatibilidade da sua motherboard, siga esta ligação.
- AMD – AM5, AM4
- Intel – LGA1851, LGA1700
Selecione o seu soquete de CPU
Um guia de início rápido para impressão está disponível aqui.

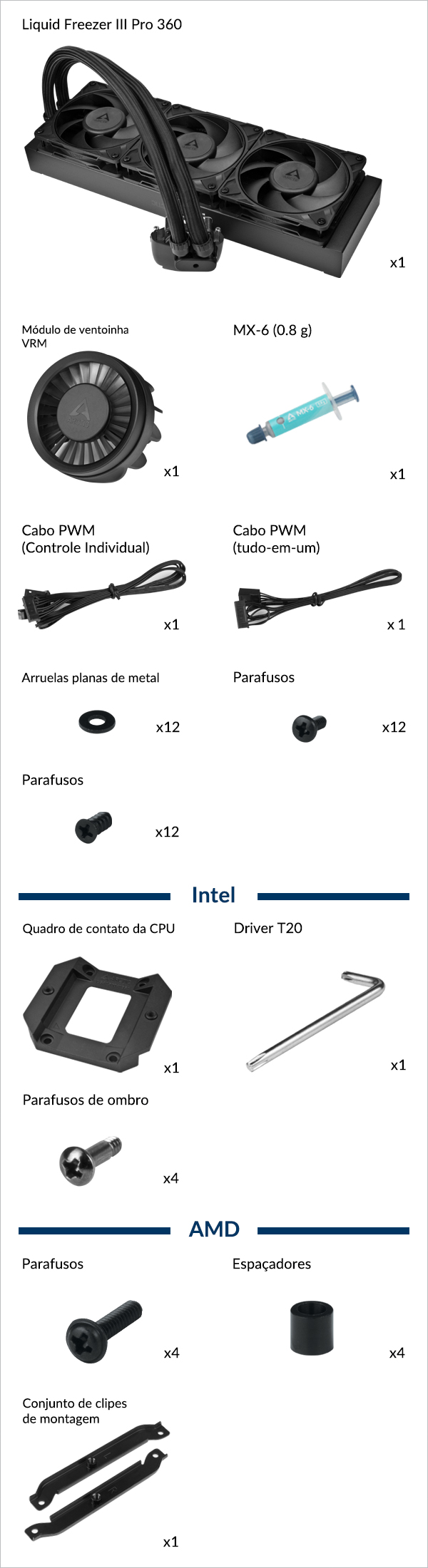

Ferramentas Necessárias
Chave de fendas Phillips PH2
Tudo-em-um

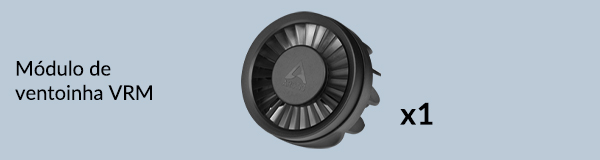

Cabo PWM de conector único para controlo simultâneo das velocidades da bomba, VRM e ventoinha do radiador, bem como monitorização da velocidade da bomba.
Controlo individual
Cabo PWM com três conectores para controlo e monitorização individual da velocidade da bomba / ventoinha do VRM / ventoinha do radiador.
Necessário 3x conector de 4 pinos na motherboard
Ligue o cabo de controlo PWM antes de montar o cooler na motherboard.
Como (não) montar o seu sistema de arrefecimento líquido AIO?
O Steve do GamersNexus explica-lhe os erros a evitar ao montar o seu sistema de arrefecimento líquido AIO na caixa do PC.
O vídeo apresentado é produzido de forma independente pelo GamersNexus, a ARCTIC foi autorizada pelo GamersNexus a utilizá-lo.
Radiador abaixo da bomba
Radiador acima da bomba
Risco de ruído de borbulhar

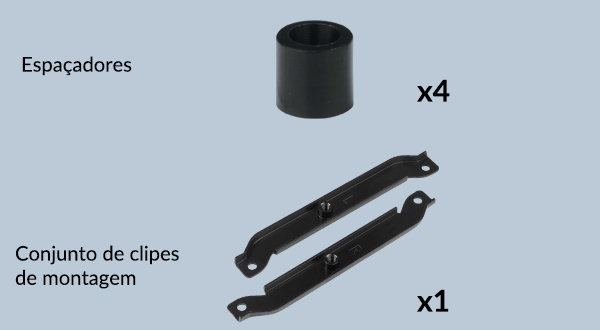

Instale os módulos de montagem apenas nesta orientação
Consulte aqui para saber mais sobre como aplicar pastas térmicas.

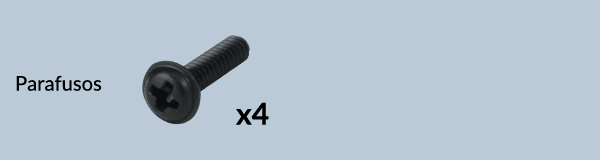

Aperte os parafusos suavemente até que ambos se encaixem nas roscas, depois aperte-os completamente de forma alternada.
Para AM4: A montagem deslocada deixa partes do espalhador de calor visíveis; isto é intencional, pois o ponto quente do CPU está descentralizado, mas perfeitamente coberto.
- Saída de Ar (pré-montado) & Entrada de Ar
- Saída de Ar (Pull)

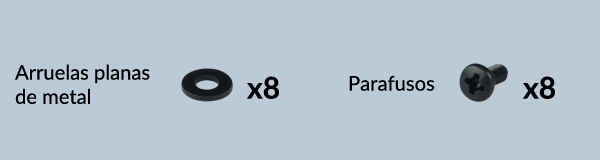

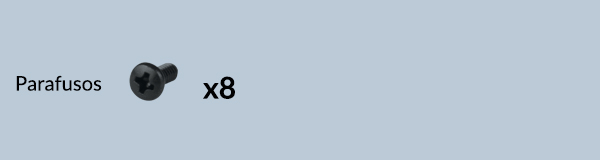

Instalação do radiador de acordo com a direção do fluxo de ar

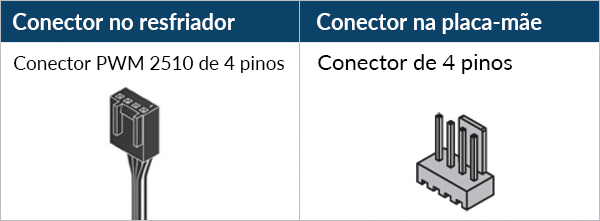

Certifique-se de ligar todos os conectores na motherboard,
Para cabo PWM (tudo-em-um) = 1 conector
Para cabo PWM (controlo individual) = 3 conectores
Certifique-se de que os headers estão configurados para PWM em vez de controlo DC. Para instruções detalhadas, siga o guia de configuração da BIOS para ajustar o seu PWM.
Um guia de início rápido para impressão está disponível aqui.
Ferramentas Necessárias
Chave de fendas Phillips PH2

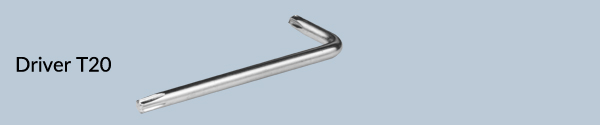

Chave de fendas Torx T20 (incluída na embalagem)
Tudo-em-um
Cabo PWM de conector único para controlo simultâneo da bomba, VRM e ventoinhas do radiador, bem como monitorização da velocidade da bomba.
Controlo individual
Cabo PWM com três conectores para controlo e monitorização individual da velocidade da bomba / ventoinha do VRM / ventoinha do radiador.
São necessários 3 cabeçalhos de 4 pinos na motherboard
Ligue o cabo de controlo PWM antes de montar o cooler na motherboard.
Como (não) montar a sua refrigeração líquida AIO?
Steve, do GamersNexus, explica os erros a evitar ao montar a sua refrigeração líquida AIO na caixa do PC.
O vídeo apresentado foi produzido de forma independente pelo GamersNexus. A ARCTIC recebeu autorização do GamersNexus para o utilizar.
Radiador abaixo da bomba
Radiador acima da bomba
Risco de ruído de bolhas
Aviso
Instale a placa de suporte do soquete de uma das duas maneiras mostradas abaixo, dependendo da situação da sua placa-mãe.
Para suportar a placa traseira do soquete, coloque-a sobre uma superfície plana e estável, como uma almofada espessa (por exemplo, o cartão interno da embalagem).
Abra o mecanismo de travamento independente (ILM) e alinhe e coloque o processador no soquete.
Aviso
Guarde as peças removidas para remontagem futura. O mecanismo ILM deve ser reinstalado caso seja necessário enviar a placa-mãe para serviço ou garantia.
Atenção

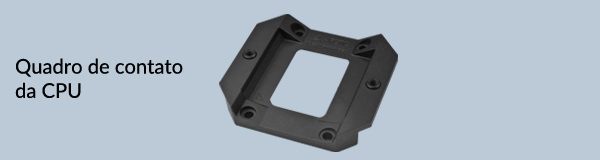

O CPU Contact Frame foi concebido para ser compatível tanto com CPUs LGA1851 como LGA1700. Selecione abaixo para ver o encaixe do seu CPU.
Aviso

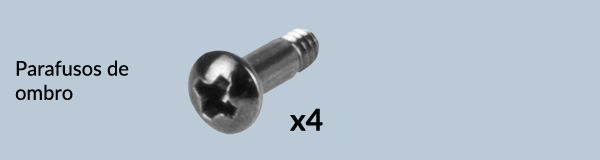

Engate de forma solta todos os 4 parafusos com 2 voltas antes de os apertar em padrão cruzado de forma uniforme, para evitar danificar o CPU.
A almofada grossa pode ser removida após o aperto da Moldura de Contato da CPU.
Aplique fita de pintor no verso da placa-mãe para fixar a placa traseira do soquete. Coloque a placa-mãe em posição plana sobre uma superfície horizontal.
Abra o Mecanismo de Carga Independente (ILM), alinhe e posicione o processador no soquete
Atenção
Guarde as peças removidas para uma futura remontagem. O ILM deve ser reinstalado caso a placa-mãe precise ser enviada para serviço ou garantia.
Atenção
O CPU Contact Frame foi projetado para ser compatível com CPUs LGA1851 e LGA1700. Selecione abaixo para ver o encaixe da sua CPU.
Aviso
Rosqueie levemente todos os 4 parafusos em 2 voltas antes de apertá-los em um padrão cruzado de forma uniforme para evitar danos à CPU.
A fita crepe aplicada na placa traseira pode ser removida após o aperto do Quadro de Contato da CPU.
Consulte aqui para saber mais sobre como aplicar pastas térmicas.
Aperte os parafusos suavemente até que ambos se encaixem nas roscas, depois aperte-os completamente de forma alternada.
- Exaustão de ar (pré-montado) e admissão de ar
- Exaustão de ar (pull)

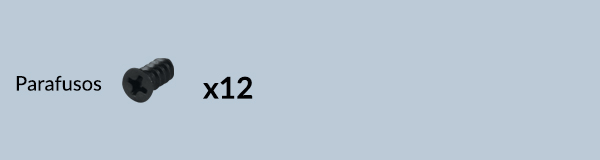

Instalação do radiador de acordo com a direção do fluxo de ar
Por favor, certifique-se de conectar todos os conectores na placa-mãe,
Para o cabo PWM (tudo-em-um) = 1 conector
Para o cabo PWM (controle individual) = 3 conectores
Por favor, certifique-se de que os conectores estejam configurados para PWM em vez de controle DC. Para instruções detalhadas, siga o guia de configuração da BIOS para ajustar o seu PWM.
