Anakartınızın uyumluluğunu kontrol etmek için lütfen bu bağlantıyı takip edin.
- AMD – AM5, AM4
- Intel – LGA1851, LGA1700
İşlemci soketinizi seçin.
Yazdırılabilir hızlı başlangıç kılavuzuna buradan ulaşabilirsiniz.
Gerekli Araçlar
PH2 Yıldız Uçlu Tornavida

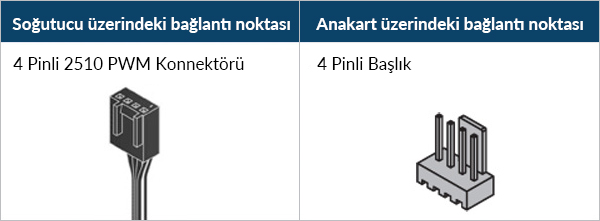

PWM Kablosu (Hepsi Bir Arada)
Pompa, VRM ve radyatör fanı hızlarının eş zamanlı kontrolü ve pompa hızının izlenmesi için tek bağlantılı PWM kablosu.
PWM Kablosu (Bireysel Kontrol)
Pompa / VRM fanı / radyatör fanı hızının ayrı ayrı kontrolü ve izlenmesi için üç konektörlü PWM kablosu.
Anakartta 3 adet 4 pinli başlık gereklidir.
Soğutucuyu anakarta monte etmeden önce PWM kontrol kablosunu bağlayın.
Sıvı soğutma sisteminizi nasıl (veya nasıl değil) monte etmelisiniz?
GamersNexus'tan Steve, PC kasanıza sıvı soğutma sistemi (AIO) takarken kaçınmanız gereken hataları açıklıyor.
Öne çıkan video GamersNexus tarafından üretilmiştir ve ARCTIC'e GamersNexus tarafından kullanım izni verilmiştir.
Pompanın altındaki radyatör
Pompanın üstündeki radyatör
Kabarcık sesi riski
- Hava Tahliyesi (İtme) önceden monte edilmiş
- Hava Girişi (Çekme)
- Hava Tahliyesi (Çekme)
Hava Akışı Yönünü Seçin
Montaj modüllerini yalnızca bu yönde takın.
Burada ısı yalıtım macunlarının nasıl uygulanacağı hakkında daha fazla bilgi edinmek için.

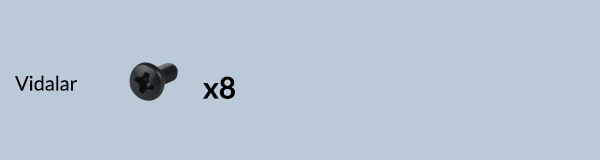

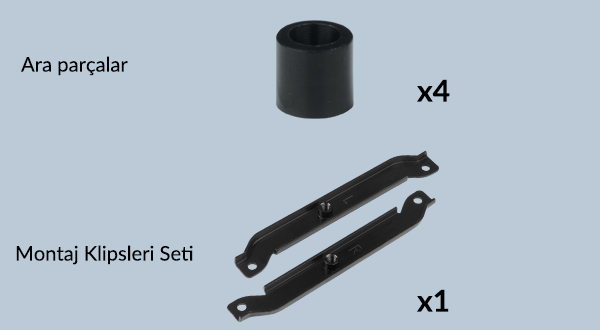

Vidaları, her ikisi de dişlere oturana kadar yavaşça sıkın, ardından sırayla tamamen sıkın.
AM4 için: Ofset montaj, ısı dağıtıcı plakanın bazı kısımlarının görünür kalmasına neden olur; bu kasıtlıdır, çünkü CPU'nun en çok ısınan noktası merkezden uzaktadır ancak mükemmel şekilde örtülüdür.
- Hava Çıkışı (önceden monte edilmiş) ve Hava Girişi
- Hava Tahliyesi (Çekme)
Hava akış yönüne göre radyatör montajı

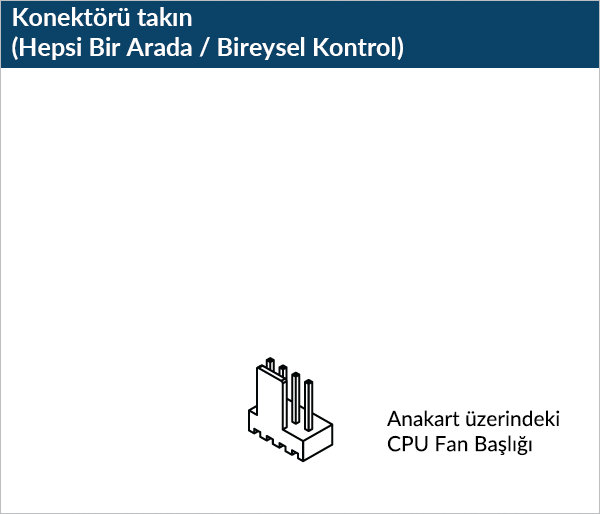

Lütfen anakart üzerindeki tüm konektörleri taktığınızdan emin olun.
PWM kablosu (hepsi bir arada) için = 1 fiş
PWM kablosu (bireysel kontrol) için = 3 fiş
Lütfen başlıkların DC kontrolü yerine PWM kontrolüne ayarlandığından emin olun. Ayrıntılı talimatlar için lütfen PWM ayarlarınızı yapmak üzere BIOS yapılandırma kılavuzunu takip edin.
Yazdırılabilir hızlı başlangıç kılavuzuna buradan ulaşabilirsiniz.
Gerekli Araçlar
PH2 Yıldız Uçlu Tornavida

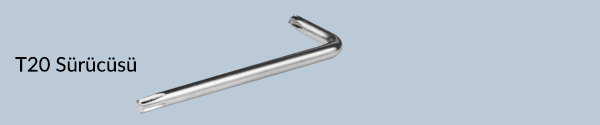

T20 Torx Tornavida (pakete dahildir)
PWM Kablosu (Hepsi Bir Arada)
Pompa, VRM ve radyatör fanı hızlarının eş zamanlı kontrolü ve pompa hızının izlenmesi için tek bağlantılı PWM kablosu.
PWM Kablosu (Bireysel Kontrol)
Pompa / VRM fanı / radyatör fanı hızının ayrı ayrı kontrolü ve izlenmesi için üç konektörlü PWM kablosu.
Anakartta 3 adet 4 pinli başlık gereklidir.
Soğutucuyu anakarta monte etmeden önce PWM kontrol kablosunu bağlayın.
Sıvı soğutma sisteminizi nasıl (veya nasıl değil) monte etmelisiniz?
GamersNexus'tan Steve, PC kasanıza sıvı soğutma sistemi (AIO) takarken kaçınmanız gereken hataları açıklıyor.
Öne çıkan video GamersNexus tarafından üretilmiştir ve ARCTIC'e GamersNexus tarafından kullanım izni verilmiştir.
Pompanın altındaki radyatör
Pompanın üstündeki radyatör
Kabarcık sesi riski
- Hava Tahliyesi (İtme) önceden monte edilmiş
- Hava Girişi (Çekme)
- Hava Tahliyesi (Çekme)
Hava Akışı Yönünü Seçin
Dikkat
Anakartınızın durumuna bağlı olarak, soket arka plakasını aşağıda gösterilen 2 yöntemden birini kullanarak sabitleyin.
Soket arka plakasını desteklemek için, onu bir düz, yatay yüzey, kalın bir dolgu malzemesi gibi (örneğin, ambalajın iç kartonu) üzerine yerleştirin.
Bağımsız Yükleme Mekanizmasını (ILM) açın.hizala ve yerleştirCPU'yu sokete takın.
Dikkat
Sökülen parçaları ileride tekrar monte etmek üzere saklayın. Anakartın servis veya garanti için iade edilmesi gerekiyorsa, ILM'nin yeniden takılması gerekir.
Dikkat

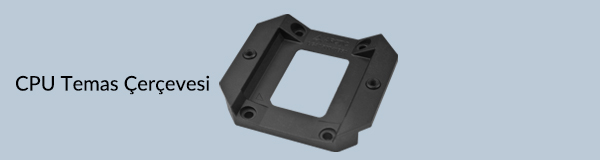

CPU temas çerçevesi sıkıldıktan sonra kalın dolgu çıkarılabilir.
Uyarı

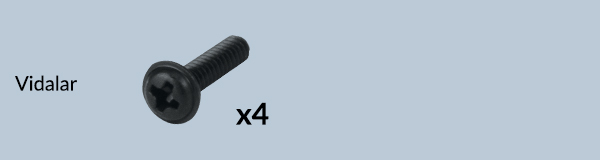

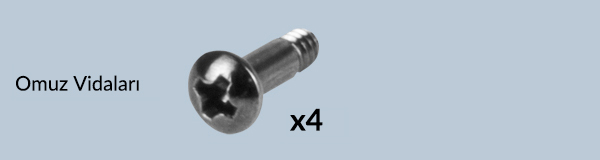

İşlemciye zarar vermemek için, 4 vidayı da 2 tur gevşekçe sıkın ve ardından çapraz bir şekilde eşit olarak sıkın.
CPU temas çerçevesi sıkıldıktan sonra kalın dolgu çıkarılabilir.
Anakartın arka tarafına, soket arka plakasını sabitlemek için ressam bandı uygulayın. Bilgisayar kasasını yatay bir yüzeye düz bir şekilde yerleştirin.
Bağımsız Yükleme Mekanizmasını (ILM) açın.hizala ve yerleştirCPU'yu sokete takın.
Dikkat
Sökülen parçaları ileride tekrar monte etmek üzere saklayın. Anakartın servis veya garanti için iade edilmesi gerekiyorsa, ILM'nin yeniden takılması gerekir.
Dikkat
CPU temas çerçevesi sıkıldıktan sonra kalın dolgu çıkarılabilir.
Uyarı
İşlemciye zarar vermemek için, 4 vidayı da 2 tur gevşekçe sıkın ve ardından çapraz bir şekilde eşit olarak sıkın.
TCPU temas çerçevesi sıkıldıktan sonra arka plakaya yapıştırılan boyacı bandı çıkarılabilir.
Burada ısı yalıtım macunlarının nasıl uygulanacağı hakkında daha fazla bilgi edinmek için.
Vidaları, her ikisi de dişlere oturana kadar yavaşça sıkın, ardından sırayla tamamen sıkın.
- Hava Çıkışı (önceden monte edilmiş) ve Hava Girişi
- Hava Tahliyesi (Çekme)
Hava akış yönüne göre radyatör montajı
Lütfen anakart üzerindeki tüm konektörleri taktığınızdan emin olun.
PWM kablosu (hepsi bir arada) için = 1 fiş
PWM kablosu (bireysel kontrol) için = 3 fiş
Lütfen başlıkların DC kontrolü yerine PWM kontrolüne ayarlandığından emin olun. Ayrıntılı talimatlar için lütfen PWM ayarlarınızı yapmak üzere BIOS yapılandırma kılavuzunu takip edin.
