- В ПК
- В проекте "сделай сам
Как вы используете свой вентилятор?
Выбор направления воздушного потока
Внимание

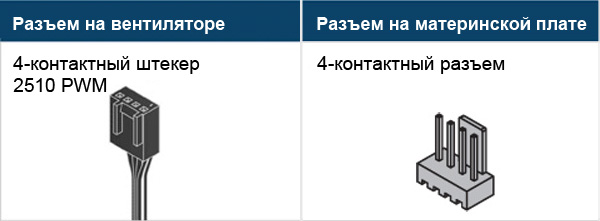

3-контактный разъем совместим с 4-контактным, но ШИМ-управление вентилятором будет недоступно.
Убедитесь, что разъем вентилятора вашей материнской платы может обеспечить достаточную мощность для нескольких вентиляторов. Подключайте не более 3 вентиляторов к разъему на 1А, 6 вентиляторов к разъему на 2А и 9 вентиляторов к разъему на 3А. Проверьте спецификации вашей материнской платы для получения подробной информации.
Чтобы подключить до 10 вентиляторов, используйте ARCTIC Case Fan Hub.

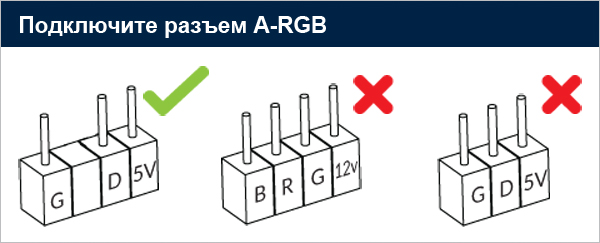

Чтобы в полной мере воспользоваться преимуществами вашего продукта A-RGB, ознакомьтесь с этим руководством по настройке A-RGB.
Скорость работы P14 Pro A-RGB можно регулировать с помощью ШИМ-сигнала с материнской платы. Для настройки параметров на материнской плате выполните следующую процедуру.
Чтобы в полной мере воспользоваться преимуществами вашего продукта A-RGB, ознакомьтесь с этим руководством по настройке A-RGB.
Частота ШИМ: Целевая частота 25 кГц, допустимый рабочий диапазон от 21 кГц до 28 кГц
Maksymalne napięcie dla stanu logicznego niskiego: VIL = 0.8 V
Абсолютный максимальный ток источника: Imax = 5 mA (ток короткого замыкания)
Абсолютный максимальный уровень напряжения: Vmax = 5.25 V (напряжение разомкнутой цепи)
