Följ den här länken för att kontrollera kompatibiliteten med ditt moderkort.
- AMD – AM5, AM4
- Intel – LGA1851, LGA1700
Välj din CPU-sockel

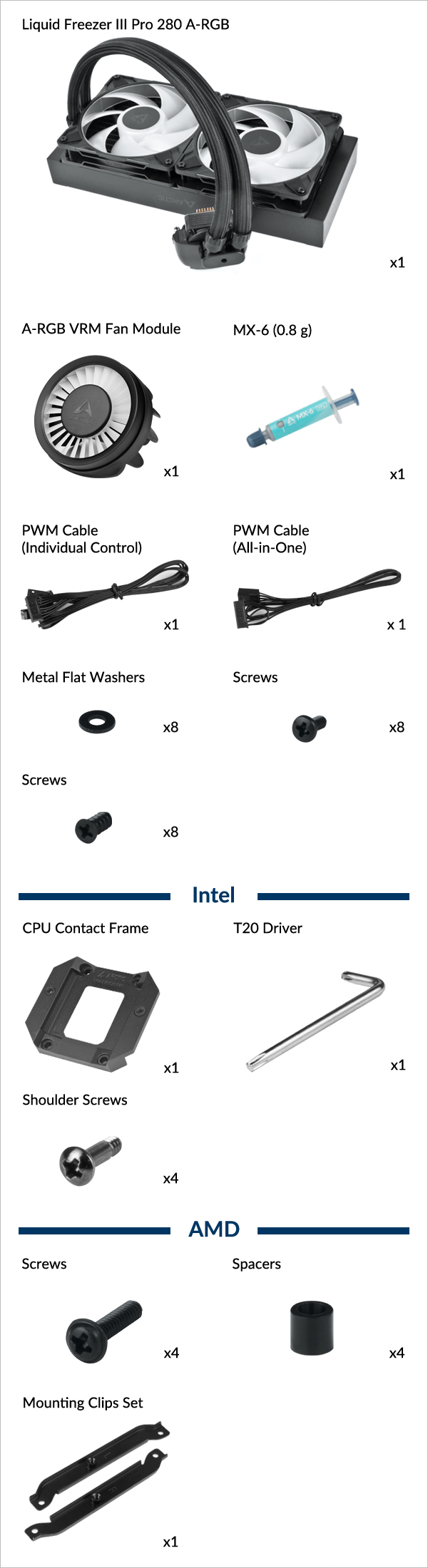

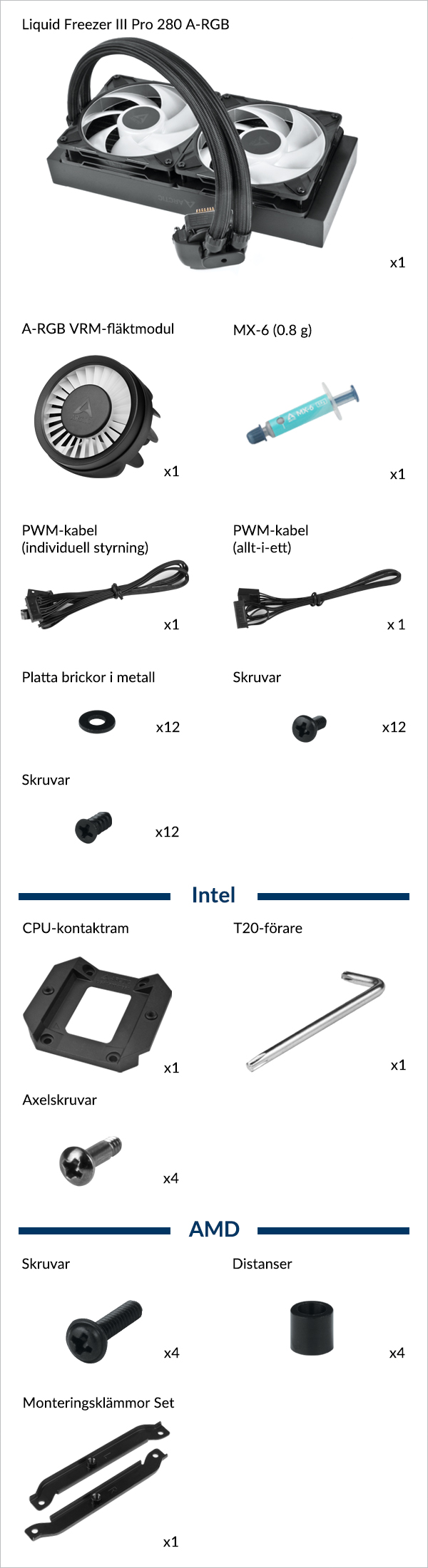

En utskrivbar snabbstartsguide finns tillgänglig här.

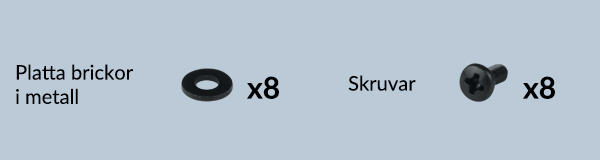

Nödvändiga verktyg
PH2 stjärnskruvmejsel

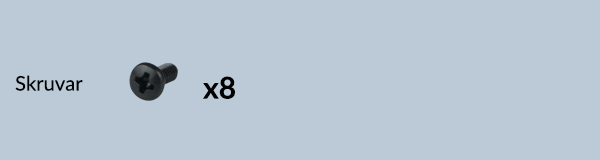

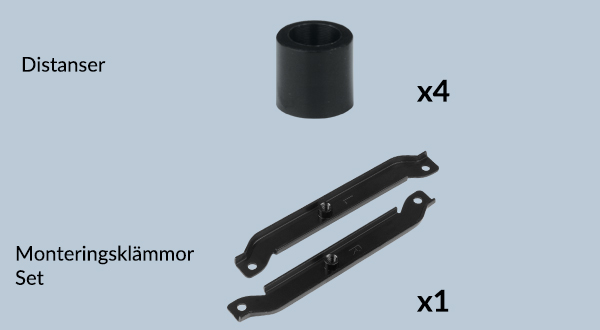

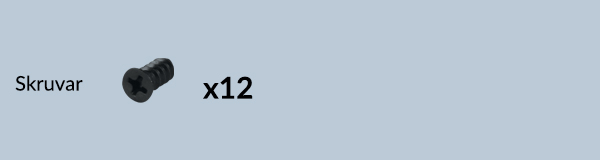

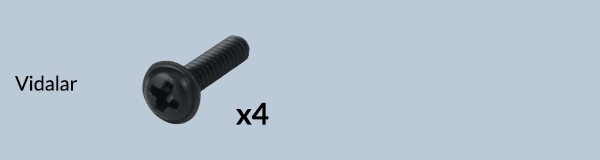

Allt-i-ett

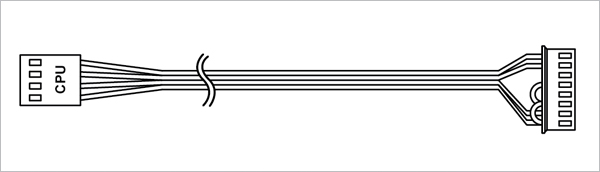

PWM-kabel med enkel kontakt för samtidig styrning av pump-, VRM- och radiatorfläkthastigheter, samt övervakning av pumphastighet.
Individuell styrning

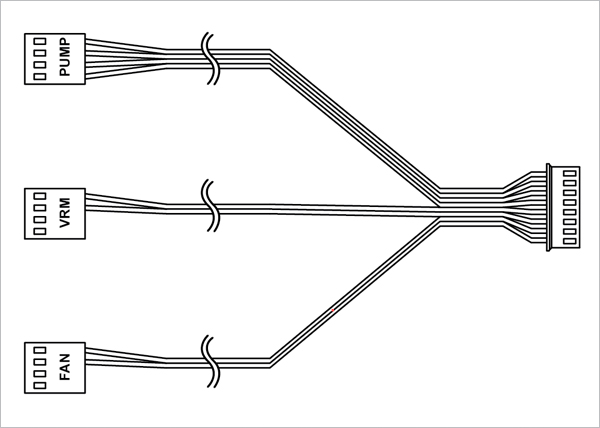

PWM-kabel med tre kontakter för individuell styrning och övervakning av pump-/VRM-fläkt-/radiatorfläkthastighet.
3x 4-polig kontakt på moderkortet krävs
Anslut PWM-styrkabeln innan du monterar kylaren på moderkortet.
Hur monterar man (inte) sin vattenkylande AIO?
Steve från GamersNexus förklarar misstagen du bör undvika när du monterar din vattenkylande AIO i ditt PC-chassi.
Videon är producerad av GamersNexus och ARCTIC har fått tillstånd att använda den av GamersNexus.
Kylare under pumpen

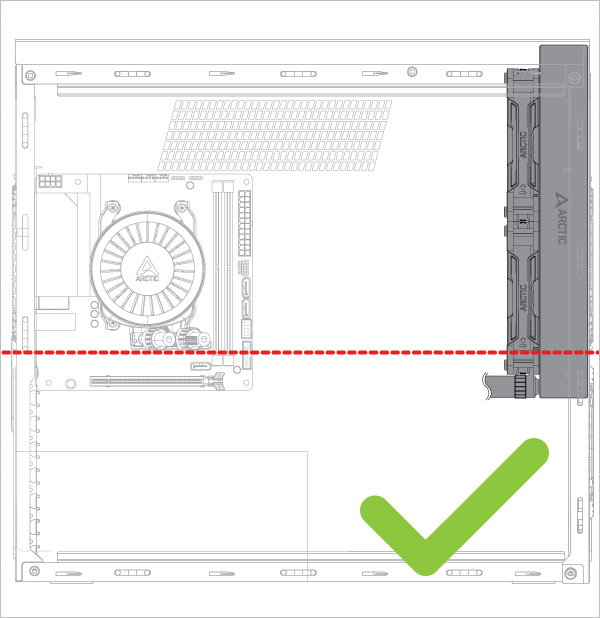

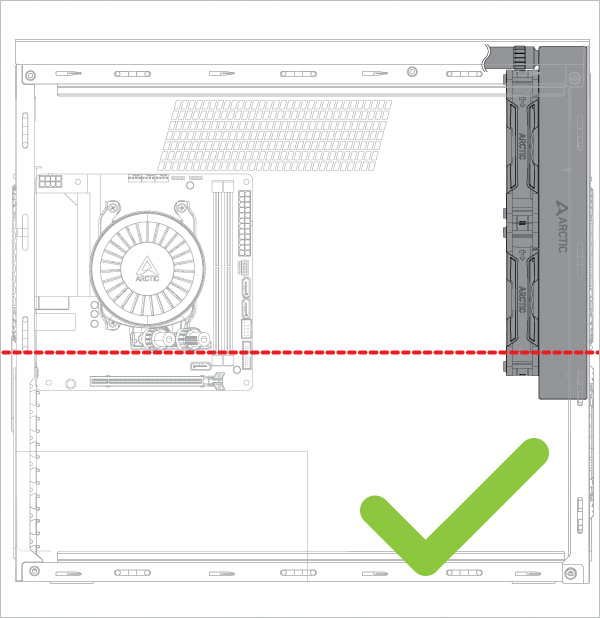

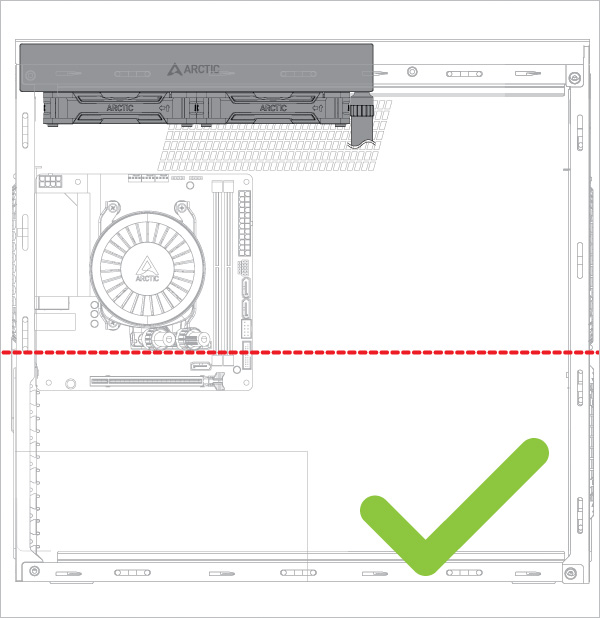

Kylare ovanför pumpen

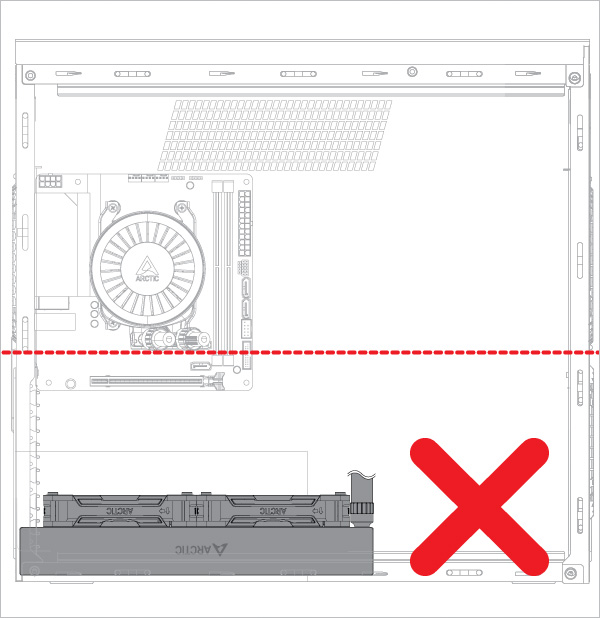

Risk för bubbelljud
Montera endast monteringsmodulerna i denna riktning
Här kan du lära dig mer om hur man applicerar termopasta.
Dra åt skruvarna försiktigt tills båda greppar gängorna, dra sedan åt dem helt växelvis.
För AM4: Den förskjutna monteringen lämnar delar av värmespridaren synliga; detta är avsiktligt eftersom CPU:ns hotspot är förskjuten men helt täckt.
- Luftutsläpp (förmonterat) och luftintag
- Luftutsläpp (drag)
Installation av radiator enligt luftflödesriktning

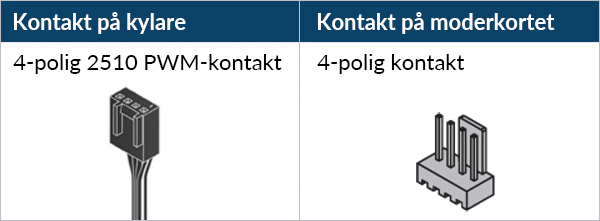

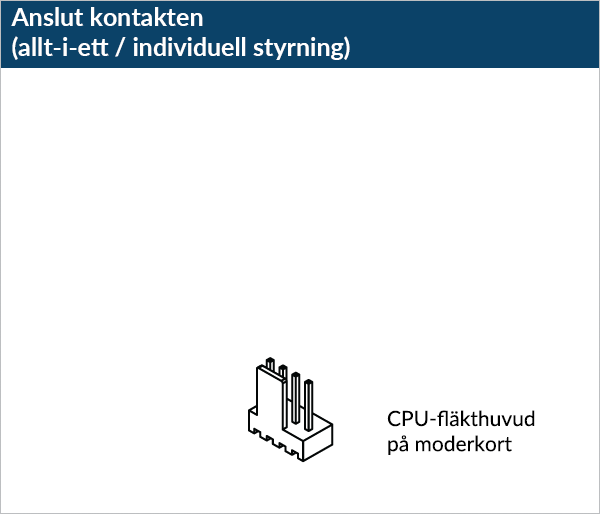

Se till att du ansluter alla kontakter på moderkortet,
För PWM-kabel (allt-i-ett) = 1 kontakt
För PWM-kabel (individuell styrning) = 3 kontakter
Se till att kontakterna är inställda på PWM istället för DC-kontroll. För detaljerade instruktioner, följ BIOS-konfigurationsguiden för att justera din PWM.

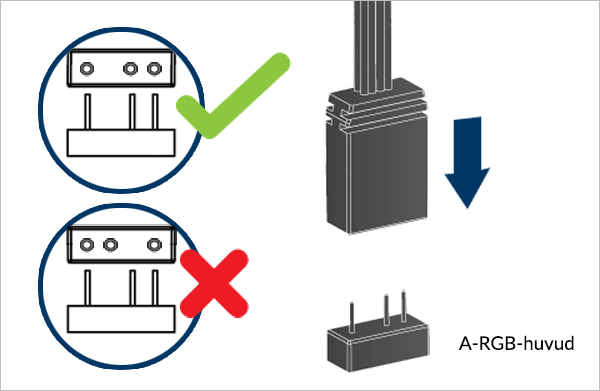

För att dra full nytta av dina A-RGB-produkter, se A-RGB-installationsguiden.
En utskrivbar snabbstartsguide finns tillgänglig här.
Nödvändiga verktyg
PH2 stjärnskruvmejsel
T20 torx-skruvmejsel (ingår i förpackningen)

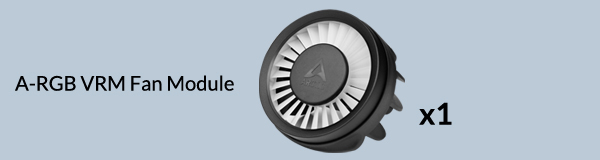

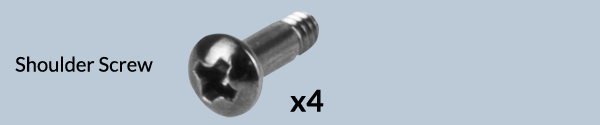

Allt-i-ett
PWM-kabel med enkel kontakt för samtidig styrning av pump-, VRM- och radiatorfläkthastigheter, samt övervakning av pumphastighet.
Individuell styrning
PWM-kabel med tre kontakter för individuell styrning och övervakning av pump-/VRM-fläkt-/radiatorfläkthastighet.
3x 4-polig kontakt på moderkortet krävs
Anslut PWM-styrkabeln innan du monterar kylaren på moderkortet.
Hur monterar man (inte) sin vattenkylande AIO?
Steve från GamersNexus förklarar misstagen du bör undvika när du monterar din vattenkylande AIO i ditt PC-chassi.
Videon är producerad av GamersNexus och ARCTIC har fått tillstånd att använda den av GamersNexus.
Kylare under pumpen
Kylare ovanför pumpen
Risk för bubbelljud
Obs!
Fäst sockelns bakplatta på ett av de två sätten som visas nedan beroende på moderkortets läge.
För att stödja sockelns bakplatta placerar du den på en plan, horisontell yta som är ganska tjock (t.ex. förpackningens innerkartong).
Öppna Independent Loading Mechanism (ILM), justera och placera processorn i sockeln
Obs!
Spara de borttagna delarna för framtida montering. Måste ILM-enheten installeras om om moderkortet ska returneras för service eller garanti.
Obs!

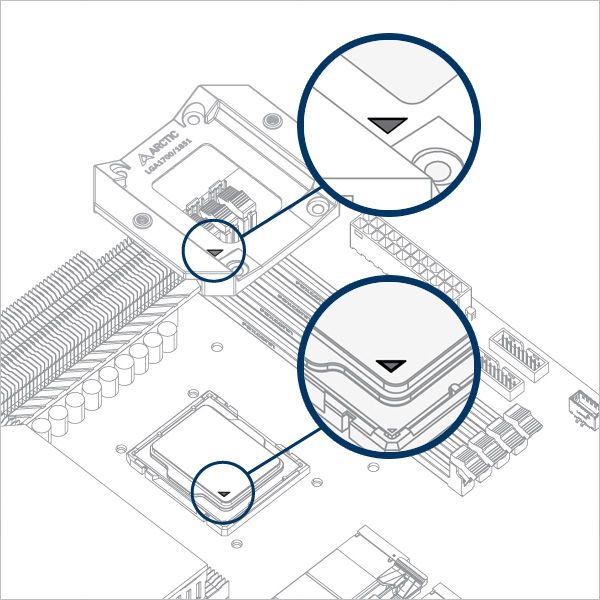

CPU Contact Frame är utformad för att vara kompatibel med både LGA1851- och LGA1700-CPU:er, välj nedan för att se passformen för din CPU.
Varning
Lossa alla 4 skruvar med 2 varv innan du drar åt dem i ett korsmönster jämnt för att undvika skador på CPU:n.
Underlaget kan tas bort efter att CPU-kontaktramen har dragits åt.

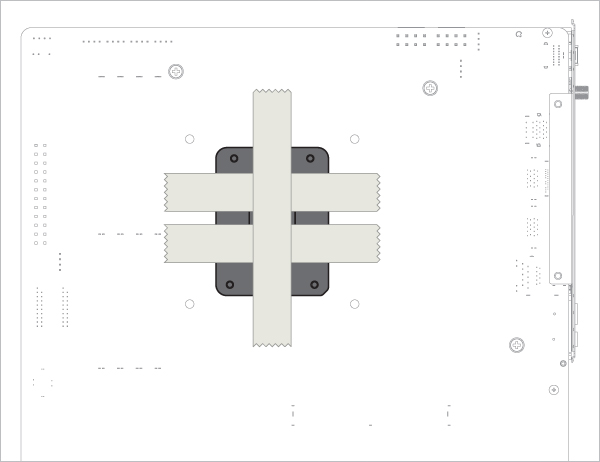

Applicera målartejp på baksidan av moderkortet för att fästa sockelns bakplatta. Lägg datorhöljet platt på en horisontell yta.
Öppna Independent Loading Mechanism (ILM), justera och placera processorn i sockeln
Obs!
Spara de borttagna delarna för framtida montering. Måste ILM-enheten installeras om om moderkortet ska returneras för service eller garanti.
Obs!
CPU Contact Frame är utformad för att vara kompatibel med både LGA1851- och LGA1700-CPU:er, välj nedan för att se passformen för din CPU.
Varning
Lossa alla 4 skruvar med 2 varv innan du drar åt dem i ett korsmönster jämnt för att undvika skador på CPU:n.
Målartejpen som är fäst på bakplattan kan tas bort efter att CPU-kontaktramen har dragits åt.

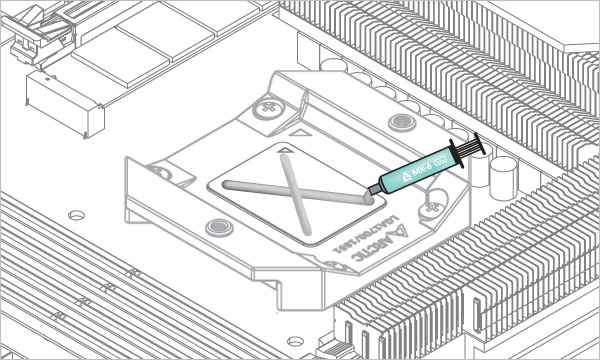

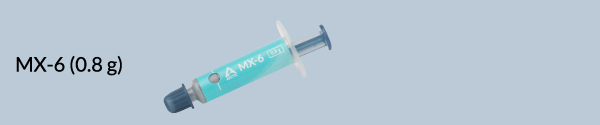

Här kan du lära dig mer om hur man applicerar termopasta.
Dra åt skruvarna försiktigt tills båda greppar gängorna, dra sedan åt dem helt växelvis.
- Luftutsläpp (förmonterat) och luftintag
- Luftutsläpp (drag)
Installation av radiator enligt luftflödesriktning

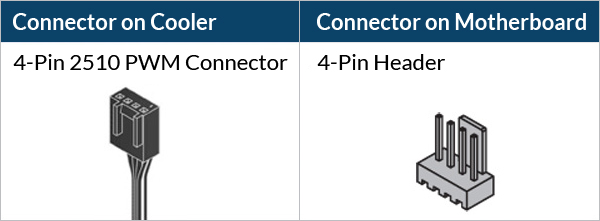

Se till att du ansluter alla kontakter på moderkortet,
För PWM-kabel (allt-i-ett) = 1 kontakt
För PWM-kabel (individuell styrning) = 3 kontakter
Se till att kontakterna är inställda på PWM istället för DC-kontroll. För detaljerade instruktioner, följ BIOS-konfigurationsguiden för att justera din PWM.

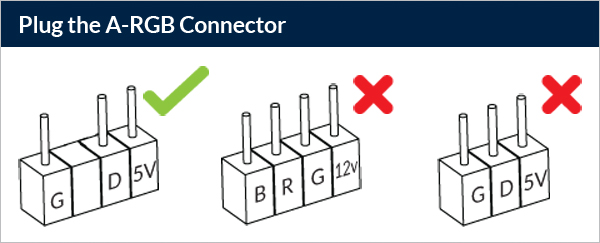

För att dra full nytta av dina A-RGB-produkter, se A-RGB-installationsguiden.
