للتحقق من توافق اللوحة الأم الخاصة بك، يرجى اتباع هذا الرابط.
- AMD – AM5، AM4
- Intel – LGA1851، LGA1700
اختر مقبس المعالج (CPU Socket)
دليل بدء التشغيل السريع القابل للطباعة متاح هنا.
الأدوات المطلوبة
مفك براغي فيليبس رأس PH2
الكل في واحد

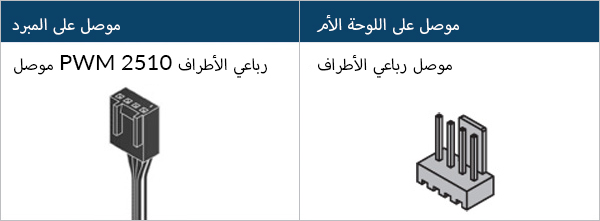

كابل PWM بموصل واحد للتحكم المتزامن في سرعة المضخة ومروحة منظم الجهد (VRM) ومروحة المبرد، بالإضافة إلى مراقبة سرعة المضخة.
تحكم فردي
كابل PWM بثلاثة موصلات للتحكم الفردي ومراقبة سرعة المضخة / مروحة VRM / مروحة المبرد.
يتطلب 3 رؤوس (4-Pin) على اللوحة الأم
قم بتوصيل كابل التحكم PWM قبل تثبيت المبرد على اللوحة الأم.
كيف (لا) تقوم بتركيب التبريد المائي AIO؟
يشرح ستيف من GamersNexus الأخطاء التي يجب تجنبها أثناء تجميع التبريد المائي AIO في صندوق الكمبيوتر الخاص بك.
الفيديو المعروض تم إنتاجه بشكل مستقل من قبل GamersNexus، وقد حصلت ARCTIC على إذن باستخدامه من GamersNexus.
المبرد أسفل المضخة
المبرد أعلى المضخة
خطر صدور أصوات فقاعات

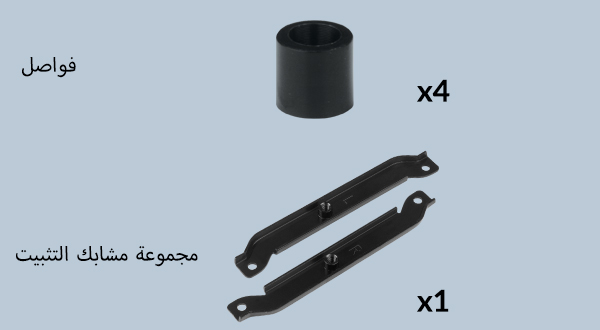

قم بتثبيت وحدات التثبيت بهذا الاتجاه فقط
راجع هنا لمعرفة المزيد حول كيفية وضع المعجون الحراري.
قم بشد البراغي برفق حتى تتماسك مع الخيوط، ثم قم بشدها بالكامل بالتناوب.
بالنسبة لـ AM4: يترك التثبيت المزاح أجزاءً من سطح المعالج مرئية؛ هذا مقصود، حيث أن المنطقة الساخنة للمعالج ليست في الوسط، ولكنها مغطاة بالكامل.

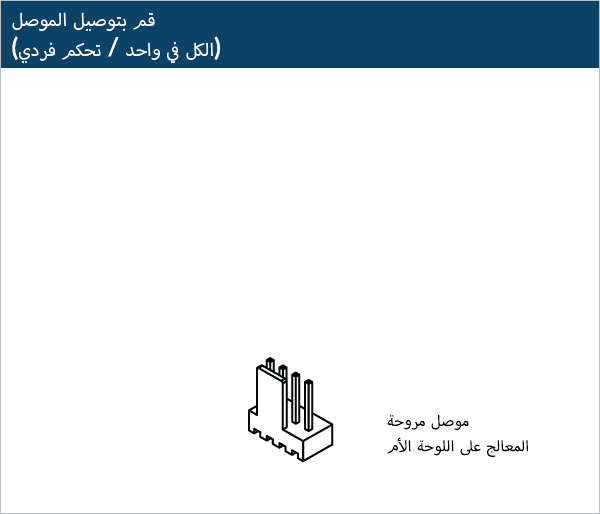

يرجى التأكد من توصيل جميع الموصلات على اللوحة الأم،
لكابل PWM (الكل في واحد) = مقبس واحد
لكابل PWM (التحكم الفردي) = 3
يرجى التأكد من ضبط التوصيلات على وضع PWM بدلاً من وضع DC. لمزيد من التعليمات التفصيلية، يرجى اتباع دليل إعدادات BIOS لضبط PWM.

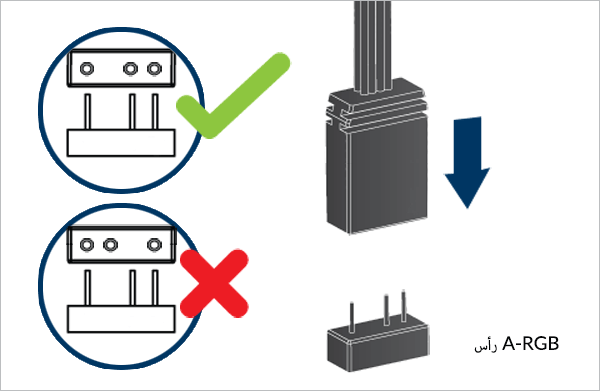

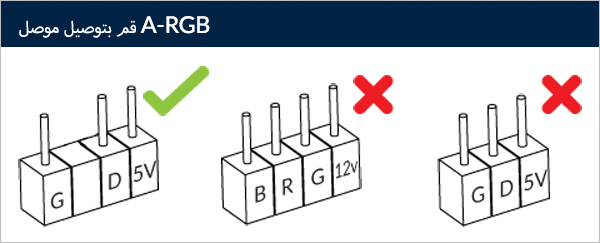

للاستفادة الكاملة من منتجات A-RGB الخاصة بك، اطلع على دليل إعداد A-RGB.
دليل بدء التشغيل السريع القابل للطباعة متاح هنا.
الأدوات المطلوبة
مفك براغي فيليبس رأس PH2

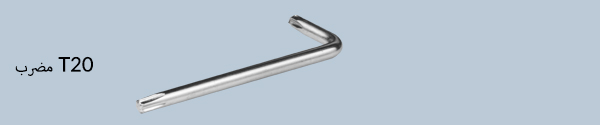

مفك براغي توركس T20 (مرفق في العبوة)
الكل في واحد
كابل PWM بموصل واحد للتحكم المتزامن في سرعة المضخة ومروحة منظم الجهد (VRM) ومروحة المبرد، بالإضافة إلى مراقبة سرعة المضخة.
تحكم فردي
كابل PWM بثلاثة موصلات للتحكم الفردي ومراقبة سرعة المضخة / مروحة VRM / مروحة المبرد.
مطلوب 3 منافذ 4-Pin على اللوحة الأم
قم بتوصيل كابل التحكم PWM قبل تثبيت المبرد على اللوحة الأم.
كيف (لا) تقوم بتركيب التبريد المائي AIO؟
يشرح ستيف من GamersNexus الأخطاء التي يجب تجنبها أثناء تجميع التبريد المائي AIO في صندوق الكمبيوتر الخاص بك.
الفيديو المعروض تم إنتاجه بشكل مستقل من قبل GamersNexus، وقد حصلت ARCTIC على إذن باستخدامه من GamersNexus.
المبرد أسفل المضخة
المبرد أعلى المضخة
خطر صدور أصوات فقاعات
تنبيه
قم بتثبيت الصفيحة الخلفية للمقبس بإحدى الطريقتين الموضحتين أدناه، وذلك حسب حالة اللوحة الأم لديك.
ضع وسادة سميكة (مثل الكرتون الداخلي للتغليف) أسفل صفيحة المقبس الخلفية لدعمها على سطح أفقي مستوٍ.
افتح آلية التحميل المستقلة (ILM)، ثم قم بمحاذاة ووضع وحدة المعالجة المركزية (CPU) في المقبس.
تنبيه
احتفظ بالأجزاء التي تمت إزالتها لإعادة التجميع في المستقبل. يجب إعادة تثبيت آلية التحميل المستقلة (ILM) إذا كان من المقرر إعادة اللوحة الأم للخدمة أو الضمان.
تنبيه

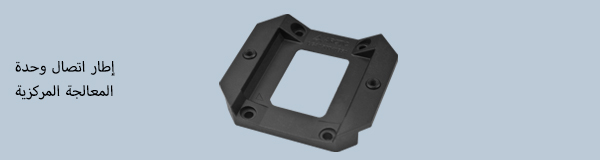

تم تصميم إطار تلامس المعالج ليكون متوافقًا مع كل من معالجات LGA1851 و LGA1700، اختر أدناه لعرض توافق المعالج الخاص بك.
تحذير
قم بتركيب جميع البراغي الأربعة بشكل مرتخٍ بلفتين فقط قبل أن تقوم بإحكام شدها على شكل نمط متقاطع وبشكل متساوٍ لتجنب إتلاف المعالج.
يمكن إزالة الوسادة السميكة بعد إحكام تثبيت إطار تلامس وحدة المعالجة المركزية.
ضع شريط الدهان على الجزء الخلفي من اللوحة الأم لتثبيت الصفيحة الخلفية للمقبس. ضع اللوحة الأم بشكل مسطح على سطح أفقي.
افتح آلية التحميل المستقلة (ILM)، ثم قم بمحاذاة ووضع وحدة المعالجة المركزية (CPU) في المقبس.
تنبيه
احتفظ بالأجزاء التي تمت إزالتها لإعادة التجميع في المستقبل. يجب إعادة تثبيت آلية التحميل المستقلة (ILM) إذا كان من المقرر إعادة اللوحة الأم للخدمة أو الضمان.
تنبيه
تم تصميم إطار تلامس المعالج ليكون متوافقًا مع كل من معالجات LGA1851 و LGA1700، اختر أدناه لعرض توافق المعالج الخاص بك.
تحذير
قم بتركيب جميع البراغي الأربعة بشكل مرتخٍ بلفتين فقط قبل أن تقوم بإحكام شدها على شكل نمط متقاطع وبشكل متساوٍ لتجنب إتلاف المعالج.
يمكن إزالة شريط الدهان المثبت على الصفيحة الخلفية بعد تثبيت إطار تلامس المعالج بإحكام.
راجع هنا لمعرفة المزيد حول كيفية وضع المعجون الحراري.
قم بشد البراغي برفق حتى تتماسك مع الخيوط، ثم قم بشدها بالكامل بالتناوب.
يرجى التأكد من توصيل جميع الموصلات على اللوحة الأم،
لكابل PWM (الكل في واحد) = مقبس واحد
لكابل PWM (التحكم الفردي) = 3
يرجى التأكد من ضبط التوصيلات على وضع PWM بدلاً من وضع DC. لمزيد من التعليمات التفصيلية، يرجى اتباع دليل إعدادات BIOS لضبط PWM.
للاستفادة الكاملة من منتجات A-RGB الخاصة بك، اطلع على دليل إعداد A-RGB.
