Anakartınızın uyumluluğunu kontrol etmek için lütfen bu bağlantıyı takip edin.
- AMD – AM5, AM4
- Intel – LGA1851, LGA1700
CPU Soketinizi Seçin
Yazdırılabilir bir hızlı başlangıç kılavuzu burada mevcuttur.
Gerekli Araçlar
PH2 Yıldız Tornavida
Hepsi Bir Arada
Pompa, VRM ve radyatör fanı hızlarının eşzamanlı kontrolü ile pompa hızının izlenmesi için tek konnektörlü PWM kablo.
Bireysel Kontrol
Pompa / VRM fanı / radyatör fanı hızının bireysel kontrolü ve izlenmesi için üç konnektörlü PWM kablo.

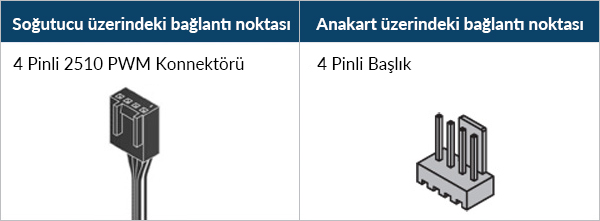

Anakart üzerinde 3 adet 4-pin başlık gereklidir
Soğutucuyu anakarta monte etmeden önce PWM kontrol kablosunu bağlayın.
Su soğutma AIO’nuzu nasıl (yanlış) monte etmemelisiniz?
GamersNexus’tan Steve, su soğutma AIO’nuzu bilgisayar kasanıza monte ederken kaçınmanız gereken hataları açıklıyor.
Öne çıkan video GamersNexus tarafından bağımsız olarak üretilmiştir, ARCTIC’e GamersNexus tarafından kullanma yetkisi verilmiştir.
Pompanın Altında Radyatör
Pompanın Üstünde Radyatör
Kabarcık sesi riski

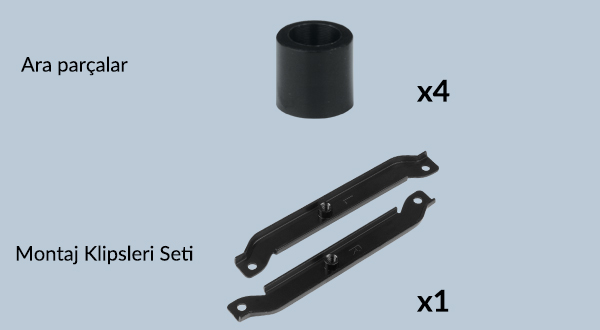

Montaj modüllerini yalnızca bu yönde takın
Termal macunların nasıl uygulanacağı hakkında daha fazla bilgi için buraya bakın.
Vidaları nazikçe sıkın, her ikisi de yivlere oturduğunda, ardından onları dönüşümlü olarak tamamen sıkın.
AM4 için: Ofset montaj, ısı yayıcısının bazı kısımlarını görünür bırakır; bu kasıtlıdır çünkü CPU’nun sıcak noktası merkezde değildir, ancak tamamen kaplanmıştır.
- Hava Çıkışı (önceden monte edilmiş) & Hava Girişi
- Hava Çıkışı (Çekme)
Hava Akış Yönüne Göre Radyatör Kurulumu
Lütfen anakart üzerindeki tüm konnektörleri taktığınızdan emin olun,
PWM kablosu (hepsi bir arada) = 1 giriş
PWM kablosu (bireysel kontrol) = 3 giriş
Lütfen başlıkların DC kontrol yerine PWM olarak ayarlandığından emin olun. Ayrıntılı talimatlar için lütfen PWM ayarlarını yapmak için BIOS yapılandırma kılavuzunu takip edin.

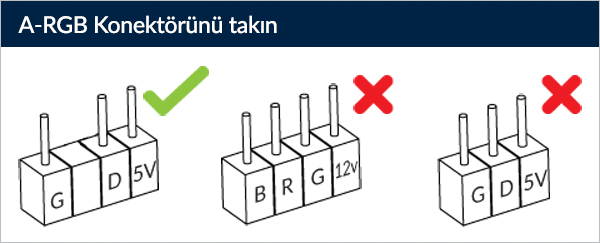

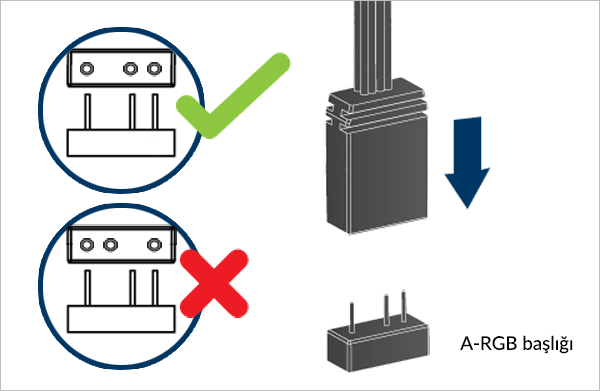

A-RGB ürünlerinizden en iyi şekilde yararlanmak için A-RGB Kurulum Kılavuzuna göz atın.
Yazdırılabilir bir hızlı başlangıç kılavuzu burada mevcuttur.
Gerekli Araçlar
PH2 Yıldız Tornavida

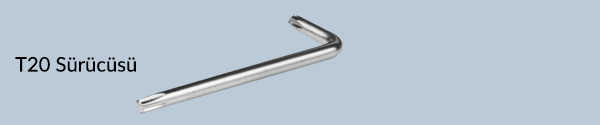

T20 Torx Tornavida (pakete dahil)
Hepsi Bir Arada
Pompa, VRM ve radyatör fanı hızlarının eşzamanlı kontrolü ile pompa hızının izlenmesi için tek konnektörlü PWM kablo.
Bireysel Kontrol
Pompa / VRM fanı / radyatör fanı hızının bireysel kontrolü ve izlenmesi için üç konnektörlü PWM kablo.
Anakart üzerinde 3 adet 4-pin başlık gereklidir
Soğutucuyu anakarta monte etmeden önce PWM kontrol kablosunu bağlayın.
Su soğutma AIO’nuzu nasıl (yanlış) monte etmemelisiniz?
GamersNexus’tan Steve, su soğutma AIO’nuzu bilgisayar kasanıza monte ederken kaçınmanız gereken hataları açıklıyor.
Öne çıkan video GamersNexus tarafından bağımsız olarak üretilmiştir, ARCTIC’e GamersNexus tarafından kullanma yetkisi verilmiştir.
Pompanın Altında Radyatör
Pompanın Üstünde Radyatör
Kabarcık sesi riski
Dikkat
>Anakartınızın durumuna bağlı olarak, aşağıda gösterilen 2 yoldan birinde soket arka plakasını sabitleyin.
Kalın bir dolgu (örn. ambalaj iç kartı) soket arka plakasının altına yerleştirerek, soket arka plakasını düz, yatay bir yüzey üzerinde destekleyin.
Bağımsız Yükleme Mekanizmasını (ILM) açın, CPU’yu sokete hizalayın ve yerleştirin
Dikkat
Sökülen parçaları gelecekte yeniden montaj için saklayın. Anakart servise veya garantiye gönderilecekse ILM’nin tekrar takılması gerekir.
Dikkat

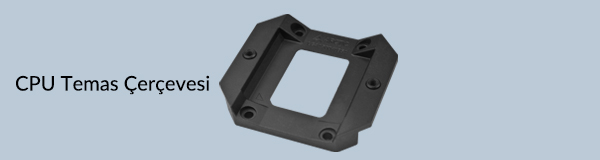

CPU İletişim Çerçevesi hem LGA1851 hem de LGA1700 işlemcilerle uyumlu olacak şekilde üretilmiştir, CPU’nuzun uyumunu görmek için aşağıdan seçin.
Uyarı

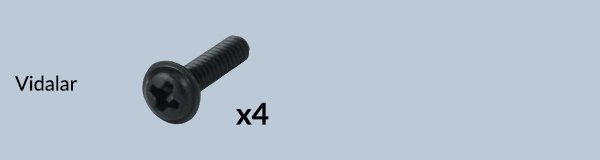

CPU’ya zarar vermemek için tüm 4 vidayı önce 2 tur gevşekçe yerleştirin, ardından çapraz desenle eşit şekilde sıkın.
The thick padding can be removed after the CPU Contact Frame is tightened.
Apply painter’s tape on the backside of the motherboard to secure the socket backplate. Lay the motherboard flat on a horizontal surface.
Bağımsız Yükleme Mekanizmasını (ILM) açın, CPU’yu sokete hizalayın ve yerleştirin
Dikkat
Sökülen parçaları gelecekte yeniden montaj için saklayın. Anakart servise veya garantiye gönderilecekse ILM’nin tekrar takılması gerekir.
Dikkat
The CPU Contact Frame is made to be compatible with both LGA1851 and LGA1700 CPUs, select below to see your CPU fitment.
Uyarı
CPU’ya zarar vermemek için tüm 4 vidayı önce 2 tur gevşekçe yerleştirin, ardından çapraz desenle eşit şekilde sıkın.
Arka plakaya uygulanan maskeleme bandı, CPU İletişim Çerçevesi sıkıldıktan sonra çıkarılabilir.
Termal macunların nasıl uygulanacağı hakkında daha fazla bilgi için buraya bakın.
Vidaları nazikçe sıkın, her ikisi de yivlere oturduğunda, ardından onları dönüşümlü olarak tamamen sıkın.
- Hava Çıkışı (önceden monte edilmiş) & Hava Girişi
- Hava Çıkışı (Çekme)
Hava Akış Yönüne Göre Radyatör Kurulumu
Lütfen anakart üzerindeki tüm konnektörleri taktığınızdan emin olun,
PWM kablosu (hepsi bir arada) = 1 giriş
PWM kablosu (bireysel kontrol) = 3 giriş
Lütfen başlıkların DC kontrol yerine PWM olarak ayarlandığından emin olun. Ayrıntılı talimatlar için lütfen PWM ayarlarını yapmak için BIOS yapılandırma kılavuzunu takip edin.
A-RGB ürünlerinizden en iyi şekilde yararlanmak için A-RGB Kurulum Kılavuzuna göz atın.
