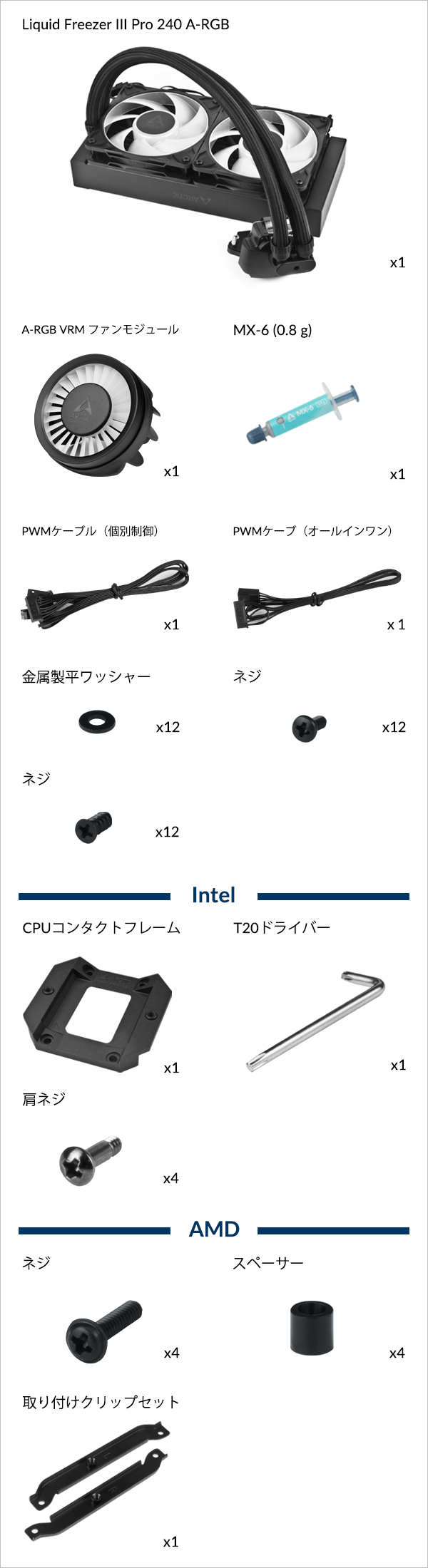

マザーボードの互換性を確認するには、この リンク をご確認ください。
- AMD – AM5, AM4
- Intel – LGA1851, LGA1700
CPUソケットを選択してください
印刷可能なクイックスタートガイドは こちら からご覧いただけます。

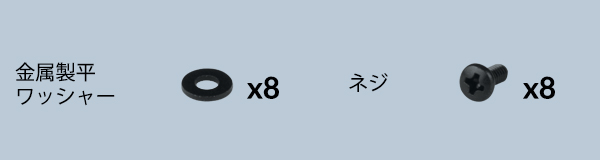

必要な工具
>
PH2 プラスドライバー
オールインワン

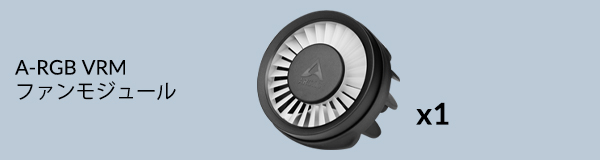

ポンプ、VRM、ラジエーターファンの速度を同時に制御できる単一コネクタのPWMケーブル、さらにポンプ速度の監視も可能。
個別制御
ポンプ / VRMファン / ラジエーターファンの速度を個別に制御および監視するための、3つのコネクタを持つPWMケーブル。

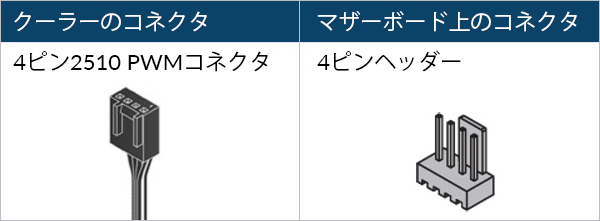

マザーボードに 3 × 4ピン ヘッダーが必要です
PWM制御ケーブルは、クーラーをマザーボードに取り付ける前に接続してください。
水冷AIOの取り付けで避けるべきポイント
Steve (GamersNexus) が、PCケースに水冷AIOを組み立てる際に避けるべきミスを解説します。
このビデオはGamersNexusが独立して制作したもので、ARCTICは使用許可を得ています。
ポンプの下にラジエーター
ポンプの上にラジエーター
気泡音が発生するリスク

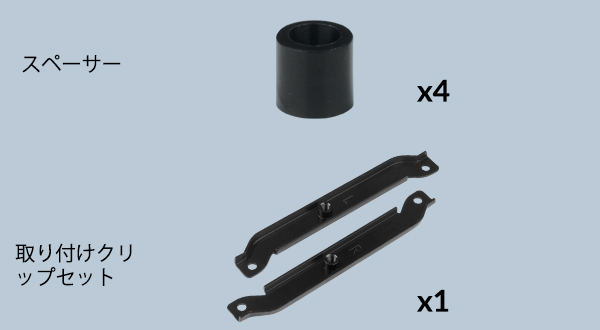

この向きでのみマウントモジュールを取り付けてください
サーマルペーストの塗布方法については、こちら を参照してください。

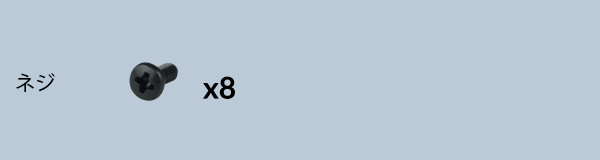

ネジがねじ山にかかるまで軽く締め、その後交互に均等にしっかり締めてください。
AM4の場合：オフセット取り付けにより、ヒートスプレッダーの一部が見える箇所があります。これは意図的で、CPUのホットスポットが中心からずれているためですが、完全にカバーされています。

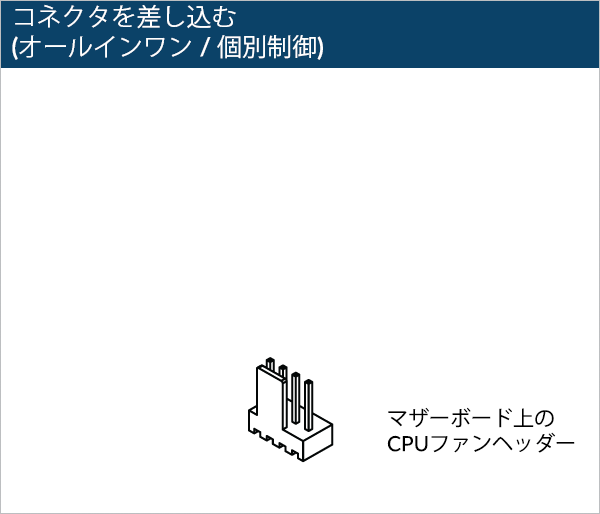

マザーボードのすべてのコネクタが接続されていることを確認してください。
PWMケーブル（オールインワン）= 1プラグ
PWMケーブル（個別制御）= 3プラグ
ヘッダーがDC制御ではなくPWMに設定されていることを確認してください。詳細な手順については、PWMを調整するためのBIOS設定ガイドをご参照ください。

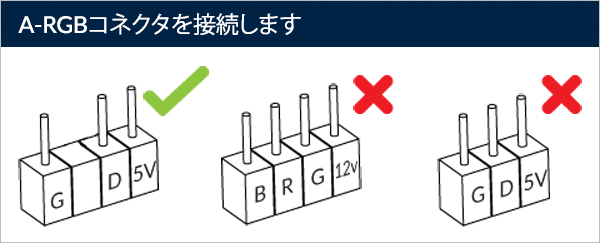

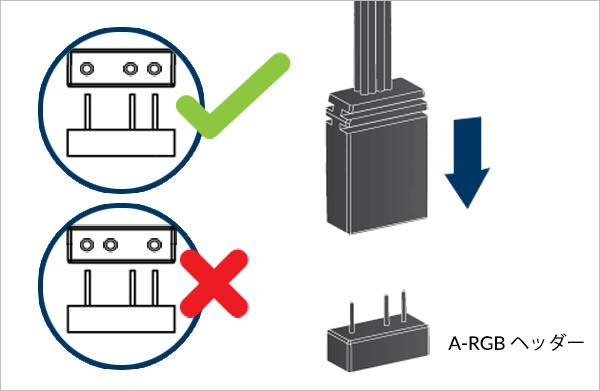

A-RGB製品を最大限に活用するには、A-RGBセットアップガイドをご覧ください。
印刷可能なクイックスタートガイドは こちら からご覧いただけます。

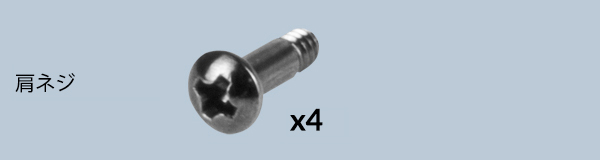

必要な工具
>
PH2 プラスドライバー

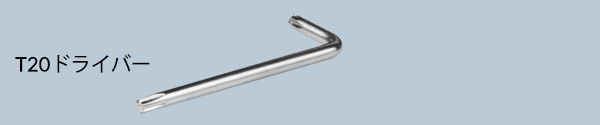

T20 トルクスドライバー（パッケージに同梱）
オールインワン
ポンプ、VRM、ラジエーターファンの速度を同時に制御できる単一コネクタのPWMケーブル、さらにポンプ速度の監視も可能。
個別制御
ポンプ / VRMファン / ラジエーターファンの速度を個別に制御および監視するための、3つのコネクタを持つPWMケーブル。
マザーボードに 3 × 4ピン ヘッダーが必要です
PWM制御ケーブルは、クーラーをマザーボードに取り付ける前に接続してください。
水冷AIOの取り付けで避けるべきポイント
Steve (GamersNexus) が、PCケースに水冷AIOを組み立てる際に避けるべきミスを解説します。
このビデオはGamersNexusが独立して制作したもので、ARCTICは使用許可を得ています。
ポンプの下にラジエーター
ポンプの上にラジエーター
気泡音が発生するリスク
注意
マザーボードの状態に応じて、下記の2つの方法のいずれかでソケットバックプレートを固定してください。
ソケットバックプレートを 平らな水平面 上で支えるために、ソケットバックプレートの下に厚い緩衝材（例：パッケージの内側カード）を置いてください。
独立ロード機構（ILM）を開き、CPUをソケットに合わせて配置してください。
注意
取り外した部品は将来の再組み立てのために保管してください。マザーボードをサービスや保証で返送する場合、ILMは必ず再取り付けする必要があります。
注意

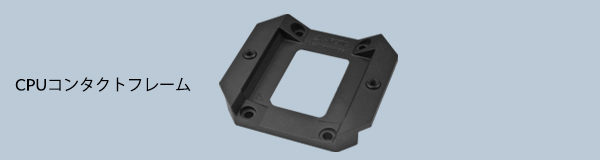

CPUコンタクトフレームはLGA1851およびLGA1700の両方のCPUに対応しています。下からご自身のCPUの適合を選択してください。
警告
CPUを損傷しないよう、4本のネジをまず2回転だけ緩くねじ込み、その後交差パターンで均等に締め付けてください。
CPUコンタクトフレームを締めた後、厚い緩衝材は取り外すことができます。
ソケットバックプレートを固定するために、マザーボードの裏面にマスキングテープを貼ります。マザーボードを水平な平面に置いてください。
独立ロード機構（ILM）を開き、CPUをソケットに合わせて配置してください。
注意
取り外した部品は将来の再組み立てのために保管してください。マザーボードをサービスや保証で返送する場合、ILMは必ず再取り付けする必要があります。
注意
CPUコンタクトフレームはLGA1851およびLGA1700の両方のCPUに対応しています。下からご自身のCPUの適合を選択してください。
警告
CPUを損傷しないよう、4本のネジをまず2回転だけ緩くねじ込み、その後交差パターンで均等に締め付けてください。
CPUコンタクトフレームを締めた後、バックプレートに貼ったマスキングテープは取り外せます。
サーマルペーストの塗布方法については、こちら を参照してください。
ネジがねじ山にかかるまで軽く締め、その後交互に均等にしっかり締めてください。
マザーボードのすべてのコネクタが接続されていることを確認してください。
PWMケーブル（オールインワン）= 1プラグ
PWMケーブル（個別制御）= 3プラグ
ヘッダーがDC制御ではなくPWMに設定されていることを確認してください。詳細な手順については、PWMを調整するためのBIOS設定ガイドをご参照ください。
A-RGB製品を最大限に活用するには、A-RGBセットアップガイドをご覧ください。
