Potřebné nástroje
Křížový šroubovák PH2
Upozornění

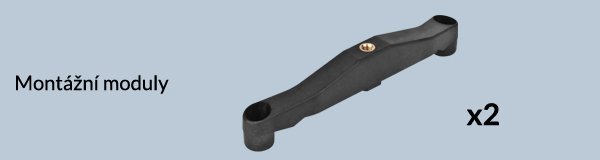

Uschovejte si odstraněné šrouby pro pozdější instalaci montážních modulů.
Šrouby uvolněné při demontáži držáku AMD jsou nyní potřeba k instalaci modulů.
Nainstalujte klipy ventilátoru v níže uvedeném uspořádání..
Vyberte model CPU
Dokončete výběr procesoru pro pokračování v instalaci.
Konfigurace pro středovou montáž
Zkontrolujte, zda je montážní lišta vyrovnána podle obrázku níže. Montážní lištu lze posunout do strany a správně ji vyrovnat.
- Zadní vývod
- Zadní přívod
Zvolte směr proudění vzduchu
Ventilátory můžete otočit, abyste usnadnili správu kabelů.
Ventilátory můžete otočit, abyste usnadnili správu kabelů.

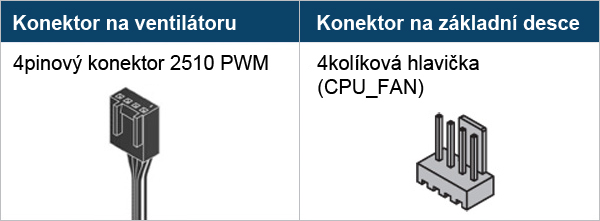

Chcete-li z chladiče získat maximum, doporučujeme v BIOSu nastavit regulaci otáček ventilátoru. Postupujte podle této příručky a upravte PWM.
Konfigurace pro odsazenou montáž
Zkontrolujte, zda je montážní lišta vyrovnána podle obrázku níže. Montážní lištu lze posunout do strany a správně ji vyrovnat.
Při konfiguraci s odsazenou montáží je podporována pouze konfigurace se zadním výfukem.
Ventilátory můžete otočit, abyste usnadnili správu kabelů.
Chcete-li z chladiče získat maximum, doporučujeme v BIOSu nastavit regulaci otáček ventilátoru. Postupujte podle této příručky a upravte PWM.
