Erforderliches Werkzeug
PH2 Kreuzschlitzschraubendreher
Warnung
Bewahren Sie die entfernten Schrauben für die spätere Montage der Montagemodule auf.

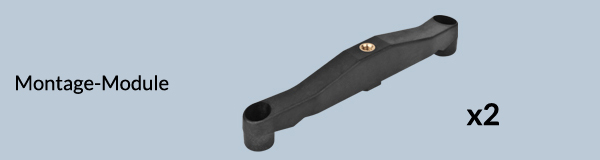

Die beim Entfernen des AMD-Mountings gelösten Schrauben werden nun zur Montage der Module benötigt.
Die Lüfterklammern in der unten dargestellten Ausrichtung montieren.
Wähle dein CPU Model
Schließe die CPU-Auswahl ab, um mit der Installation fortzufahren.
Zentrierte Montage
Prüfe, ob die Montageschiene wie unten gezeigt ausgerichtet ist. Die Montageschiene kann seitlich in die richtige Ausrichtung geschoben werden.
- Luftauslass hinten
- Luftzufuhr hinten
Wähle die Luftstromrichtung
Die Lüfter können gedreht werden, um das Kabelmanagement zu erleichtern
Die Lüfter können gedreht werden, um das Kabelmanagement zu erleichtern

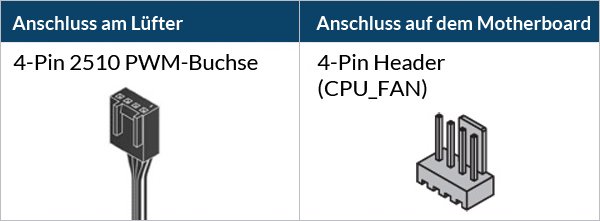

Um das Beste aus deinem Kühler herauszuholen, empfehlen wir, die Lüftergeschwindigkeit im BIOS einzustellen. Folge dieser Anleitung, um deine PWM-Kurve optimal einzustellen.
Versetzte Montage
Prüfe, ob die Montageschiene wie unten gezeigt ausgerichtet ist. Die Montageschiene kann seitlich in die richtige Ausrichtung geschoben werden.
Bei der versetzten Montage wird nur die Konfiguration mit rückseitigem Luftauslass unterstützt.
Die Lüfter können gedreht werden, um das Kabelmanagement zu erleichtern
Um das Beste aus deinem Kühler herauszuholen, empfehlen wir, die Lüftergeschwindigkeit im BIOS einzustellen. Folge dieser Anleitung, um deine PWM-Kurve optimal einzustellen.
