Необходимые инструменты
Отвертка с крестообразной головкой PH2
Внимание
Сохраните снятые винты для последующей установки монтажных модулей.

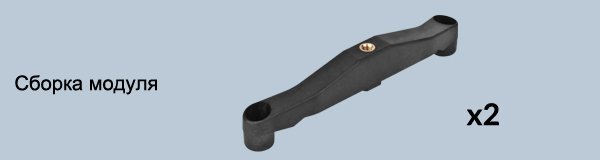

Винты, открученные при снятии крепления AMD, теперь нужны для установки модулей.
Установите зажимы вентилятора по указанной ниже схеме.
Выберите модель процессора
Завершите выбор процессора, чтобы продолжить установку.
Конфигурация крепления по центру
Убедитесь, что монтажная планка выровнена, как показано ниже. Монтажная планка может быть сдвинута в сторону для правильного выравнивания.
- Выпуск сзади
- Впуск сзади
Выберите направление воздушного потока
Вентиляторы можно вращать для облегчения прокладки кабелей
Вентиляторы можно вращать для облегчения прокладки кабелей

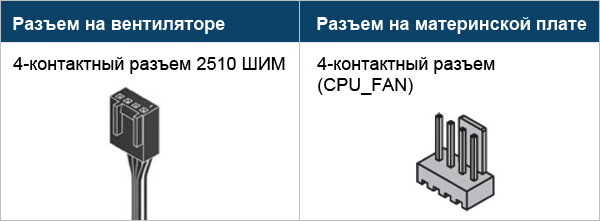

Чтобы максимально эффективно использовать кулер, рекомендуется отрегулировать частоту вращения вентилятора в BIOS. Следуйте инструкциям в этом руководстве, чтобы настроить ШИМ.
Конфигурация крепления со смещением
Убедитесь, что монтажная планка выровнена, как показано ниже. Монтажная планка может быть сдвинута в сторону для правильного выравнивания.
При установке со смещением поддерживается только конфигурация с задним выпуском.
Вентиляторы можно вращать для облегчения прокладки кабелей
Чтобы максимально эффективно использовать кулер, рекомендуется отрегулировать частоту вращения вентилятора в BIOS. Следуйте инструкциям в этом руководстве, чтобы настроить ШИМ.
