Baue den Kühler komplett aus, lege einen Schraubendreher +PH2 sowie die Ersatzteile griffbereit.
Achtung
Lege den Kühler auf einen Tisch. Halte die Pumpeneinheit während des gesamten Vorgangs oberhalb des Radiators um Verlust der Kühlflüssigkeit zu vermeiden.
Tausche die Kühlplatte nicht aus, solange der Kühler noch im PC-Gehäuse installiert ist.
Kühlplatte und Dichtung entfernen
Achtung

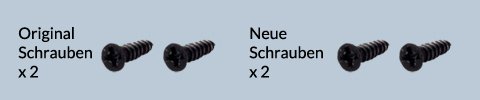

Bewahre die längeren Schrauben auf, um sie bei der Neumontage erneut
zu verwenden.
Entsorge die kürzeren Schrauben.
Entsorge die Kühlplatte
Entsorge die Dichtung
Achte auf die richtige Ausrichtung der Dichtung.

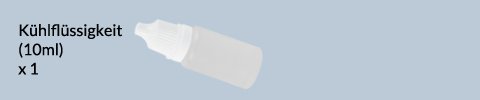

Fülle die Kühlflüssigkeit nach, sofern erforderlich.
Die Kühlflüssigkeit sollte in den drei Kanälen deutlich erkennbar sein, ein Auffüllen bis zur Obergrenze ist allerdings nicht notwendig.
Warnung
Wir raten dringend davon ab, die Kühlflüssigkeit auszutauschen. Die in unseren AiO-Kühlern verwendete Kühlflüssigkeit, ist abgestimmt auf die verbauten Komponenten und wurde auf Langlebigkeit getestet. Die Verwendung anderer Kühlflüssigkeit kann durch deren Inhaltsstoffe eine chemische Reaktion mit den im Kühlkreislauf verwendeten Materialien verursachen, was zu kritischen Schäden führen kann. Der Austausch oder die Verwendung anderer Kühlflüssigkeit führt zum Erlöschen der Herstellergarantie.
Füllen die 3 Kanäle nacheinander auf
Einsetzen der Kühlplatte
Achte auf die richtige Ausrichtung der Kühlplatte.
Achtung

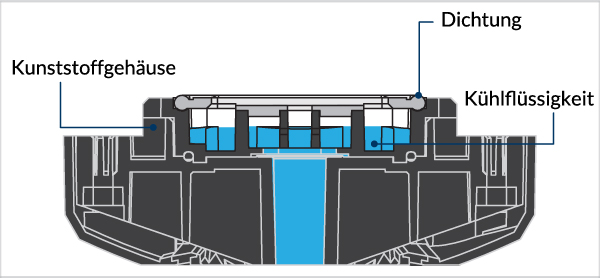

Achte darauf, dass zwischen der Kühlplatte und dem Kunststoffgehäuse kein Spalt vorhanden ist.
Ziehe die Schrauben über Kreuz mit 0,4 bis 0,5 Nm an. Dies entspricht in etwa "handfest", wende keine übermäßige Kraft an, damit die Schrauben nicht überdreht werden. Die unteren Schrauben benötigen etwas mehr Anziehkraft, da sie ein neues Gewinde schneiden.
Sollte Kühlflüssigkeit auf die Pumpe gelangt sein, wische diese vorsichtig ab.
Wiedereinbau des Kühlers
Entferne die Rückstände der Wärmeleitpaste auf der CPU vorsichtig mit dem MX Cleaner.
Wärmeleitpaste auftragen.
