Herramientas necesarias
Destornillador Phillips PH2
Atención

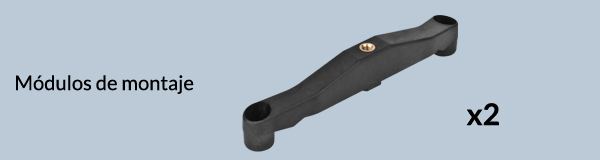

Conserve los tornillos retirados para la posterior instalación de los módulos de montaje.
Los tornillos aflojados al retirar el soporte de montaje AMD se necesitan ahora para instalar los módulos.
Instale los clips del ventilador en la alineación que se muestra a continuación.
Seleccione su modelo de CPU
Completa la selección de la CPU para continuar con la instalación.
Configuración de montaje central
Compruebe que la barra de montaje está alineada como se muestra a continuación. La barra de montaje puede empujarse lateralmente hasta la alineación correcta.
- Salida trasera

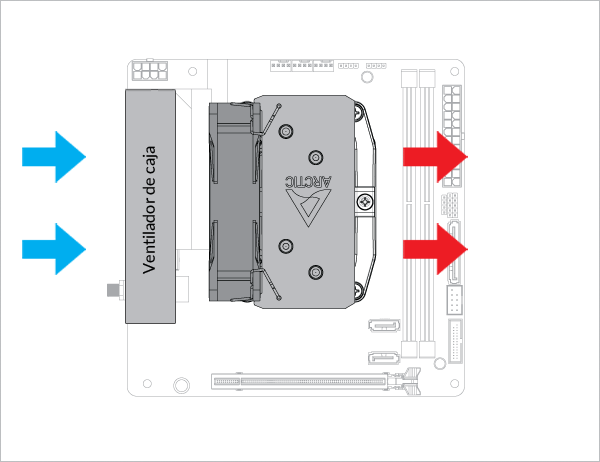

- Entrada trasera
Seleccione la dirección del flujo de aire
Los ventiladores se pueden girar para facilitar la gestión de los cables.
Los ventiladores se pueden girar para facilitar la gestión de los cables.

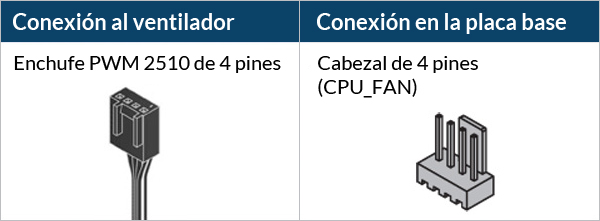

Para sacar el máximo a tu disipador, se recomienda ajustar el control de velocidad del ventilador en BIOS; sigue esta guía para ajustar el PWM.

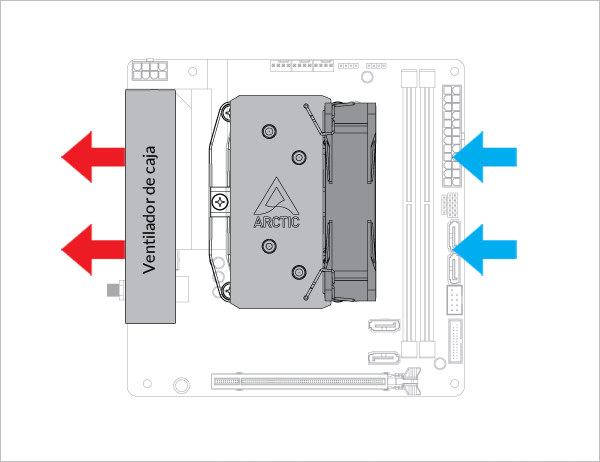

Configuración de montaje desplazado
Compruebe que la barra de montaje está alineada como se muestra a continuación. La barra de montaje puede empujarse lateralmente hasta la alineación correcta.
Solo se admite la configuración de salida trasera en la configuración de montaje desplazado.
Los ventiladores se pueden girar para facilitar la gestión de los cables.
Para sacar el máximo a tu disipador, se recomienda ajustar el control de velocidad del ventilador en BIOS; sigue esta guía para ajustar el PWM.
