Wymagane narzędzia
Śrubokręt krzyżowy PH2
Ostrzeżenie

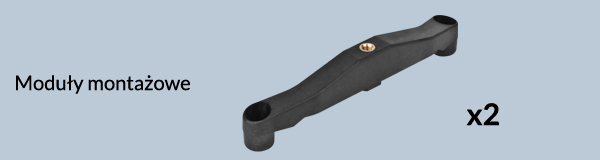

Zachowaj wykręcone śruby, ponieważ będą potrzebne do późniejszego montażu modułów montażowych.
Do zainstalowania modułów potrzebne będą teraz śruby odkręcone podczas demontażu mocowania AMD.
Zamontuj zaciski wentylatora zgodnie z poniższym schematem.
Wybierz model procesora
Zakończ wybór procesora, aby kontynuować instalację.
Konfiguracja z mocowaniem środkowym
Sprawdź, czy pręt montażowy jest wyrównany, jak pokazano poniżej. Aby uzyskać właściwe ustawienie, listwę montażową można przesunąć na bok.

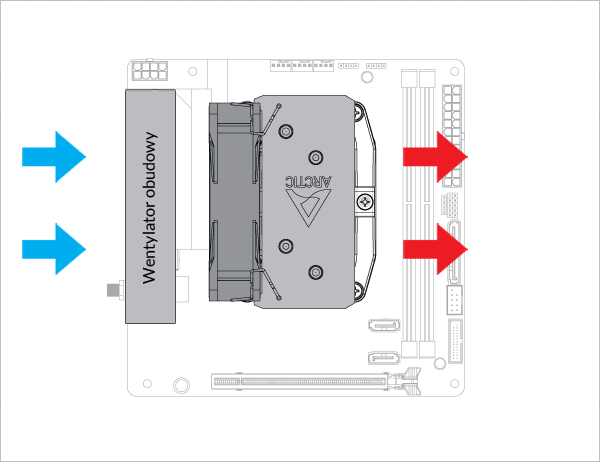

- Wylot z tyłu

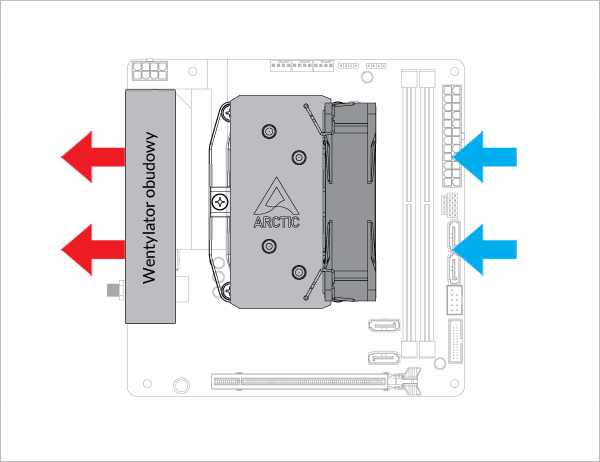

- Wlot z tyłu
Wybierz kierunek przepływu powietrza
Aby zarządzanie kablami było łatwiejsze, możliwe jest obracanie wentylatorów
Aby zarządzanie kablami było łatwiejsze, możliwe jest obracanie wentylatorów

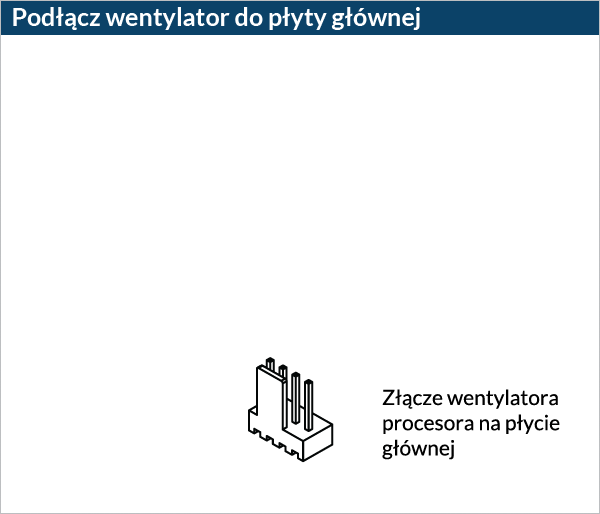

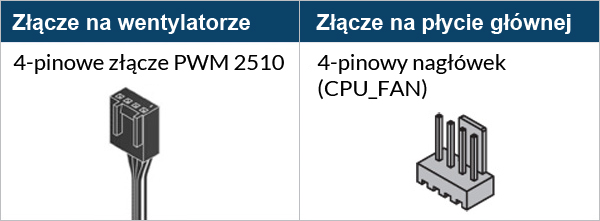

Aby jak najlepiej wykorzystać radiator, zalecane jest dostosowanie prędkości wentylatora w systemie BIOS. Aby dostosować ustawienia PWM, postępuj zgodnie z niniejszym przewodnikiem.
Konfiguracja montażu offsetowego
Sprawdź, czy pręt montażowy jest wyrównany, jak pokazano poniżej. Aby uzyskać właściwe ustawienie, listwę montażową można przesunąć na bok.
W przypadku ustawienia odsuniętego mocowania obsługiwana jest tylko konfiguracja z tylnym wydechem.
Aby zarządzanie kablami było łatwiejsze, możliwe jest obracanie wentylatorów
Aby jak najlepiej wykorzystać radiator, zalecane jest dostosowanie prędkości wentylatora w systemie BIOS. Aby dostosować ustawienia PWM, postępuj zgodnie z niniejszym przewodnikiem.
