Outils nécessaires
Tournevis à tête Philips PH2
Avertissement

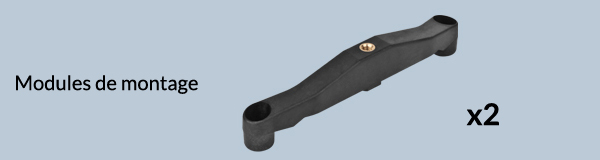

Conservez les vis retirées pour l'installation ultérieure des modules de montage.
Les vis desserrées lors du démontage du socle AMD sont maintenant nécessaires à l'installation des modules.
Installez les clips du ventilateur dans l'alignement indiqué ci-dessous.
Sélectionnez votre modèle de CPU
Termine la sélection du processeur pour continuer l’installation.
Configuration du montage central
Vérifiez l'alignement de la barre de montage comme indiqué ci-dessous. La barre de montage peut être poussée latéralement dans l'alignement correct.

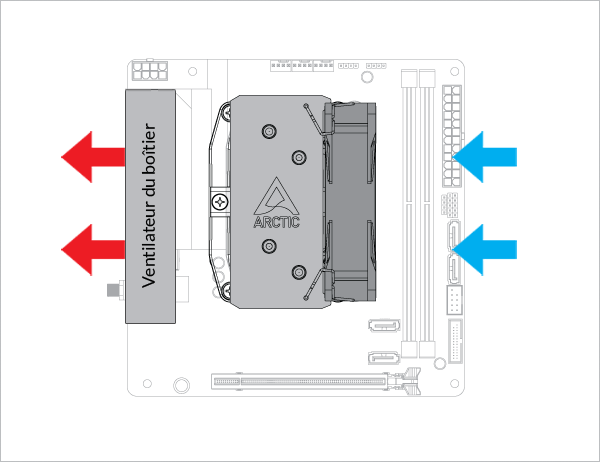

- Sortie arrière

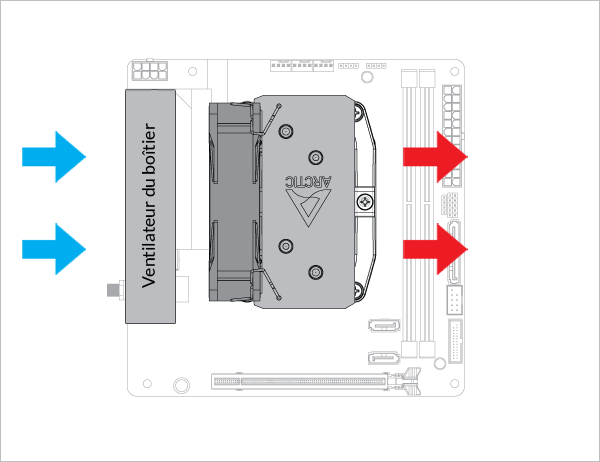

- Entrée arrière
Sélectionner la direction du flux d’air
Les ventilateurs peuvent être pivotés pour faciliter la gestion des câbles
Les ventilateurs peuvent être pivotés pour faciliter la gestion des câbles

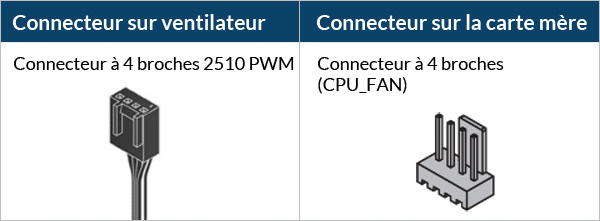

Pour tirer le meilleur parti de votre refroidisseur, il est recommandé de régler la commande de vitesse du ventilateur dans le BIOS. Suivre ce guide pour régler votre modulation de largeur d’impulsion.
Configuration du montage décalé
Vérifiez l'alignement de la barre de montage comme indiqué ci-dessous. La barre de montage peut être poussée latéralement dans l'alignement correct.
Seule la configuration d'échappement arrière est prise en charge avec la configuration de montage décalé.
Les ventilateurs peuvent être pivotés pour faciliter la gestion des câbles
Pour tirer le meilleur parti de votre refroidisseur, il est recommandé de régler la commande de vitesse du ventilateur dans le BIOS. Suivre ce guide pour régler votre modulation de largeur d’impulsion.
