Tournevis à tête Philips PH2
Cliquer ici pour en savoir plus sur l’application des pâtes thermiques.
Les ventilateurs peuvent être pivotés pour faciliter la gestion des câbles
Les ventilateurs peuvent être pivotés pour faciliter la gestion des câbles

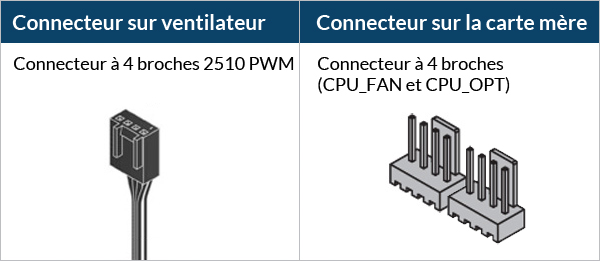

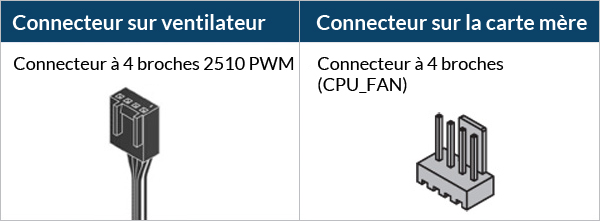

Pour tirer le meilleur parti de votre refroidisseur, il est recommandé de régler la commande de vitesse du ventilateur dans le BIOS. Suivre ce guide pour régler votre modulation de largeur d’impulsion.
Pour tirer le meilleur parti de votre refroidisseur, il est recommandé de régler la commande de vitesse du ventilateur dans le BIOS. Suivre ce guide pour régler votre modulation de largeur d’impulsion.
Tournevis à tête Philips PH2
Tournevis T20 (inclus dans l’emballage)
En fonction de la carte mère, fixer la plaque arrière du socket de l’une des deux manières indiquées ci-dessous.
Placer un rembourrage épais (une carte d’intérieur d’emballage par exemple) sous la plaque arrière du socket pour le soutenir grâce à une surface plane et horizontale
Ouvrir le mécanisme de chargement indépendant (ILM), aligner et placer le processeur dans le socket
Conserver les pièces démontées pour les réassembler ultérieurement. L’ILM doit être réinstallé si la carte mère doit être renvoyée pour réparation ou garantie.
Alignez le processeur sur le bord supérieur de la découpe du cadre de contact du processeur. Il doit y avoir un espace (surligné en rouge) sous le processeur.
Enfoncez légèrement les 4 vis en effectuant 2 tours avant de les serrer selon un schéma croisé de manière uniforme pour ne pas endommager le processeur.
Le rembourrage épais peut être retiré une fois que le cadre de contact du processeur est correctement resserré.
Appliquer du ruban adhésif à l’arrière de la carte mère pour fixer la plaque arrière du socket. Poser le boîtier de l’ordinateur à plat sur une surface horizontale.
Ouvrir le mécanisme de chargement indépendant (ILM), aligner et placer le processeur dans le socket
Conserver les pièces démontées pour les réassembler ultérieurement. L’ILM doit être réinstallé si la carte mère doit être renvoyée pour réparation ou garantie.
Alignez le processeur sur le bord supérieur de la découpe du cadre de contact du processeur. Il doit y avoir un espace (surligné en rouge) sous le processeur.
Enfoncez légèrement les 4 vis en effectuant 2 tours avant de les serrer selon un schéma croisé de manière uniforme pour ne pas endommager le processeur.
Le ruban adhésif appliqué sur la plaque arrière peut être retiré une fois que le cadre de contact du processeur est bien resserré.
Cliquer ici pour en savoir plus sur l’application des pâtes thermiques.
Les ventilateurs peuvent être pivotés pour faciliter la gestion des câbles
Les ventilateurs peuvent être pivotés pour faciliter la gestion des câbles
Pour tirer le meilleur parti de votre refroidisseur, il est recommandé de régler la commande de vitesse du ventilateur dans le BIOS. Suivre ce guide pour régler votre modulation de largeur d’impulsion.
Pour tirer le meilleur parti de votre refroidisseur, il est recommandé de régler la commande de vitesse du ventilateur dans le BIOS. Suivre ce guide pour régler votre modulation de largeur d’impulsion.
Vérifiez que votre cadre de contact CPU est compatible avec LGA1851.
Cliquez ci-dessous pour voir les vues détaillées de toutes les variantes de cadre de contact CPU.
Contactez ARCTIC Support si vous souhaitez obtenir le CCF compatible LGA1851.
